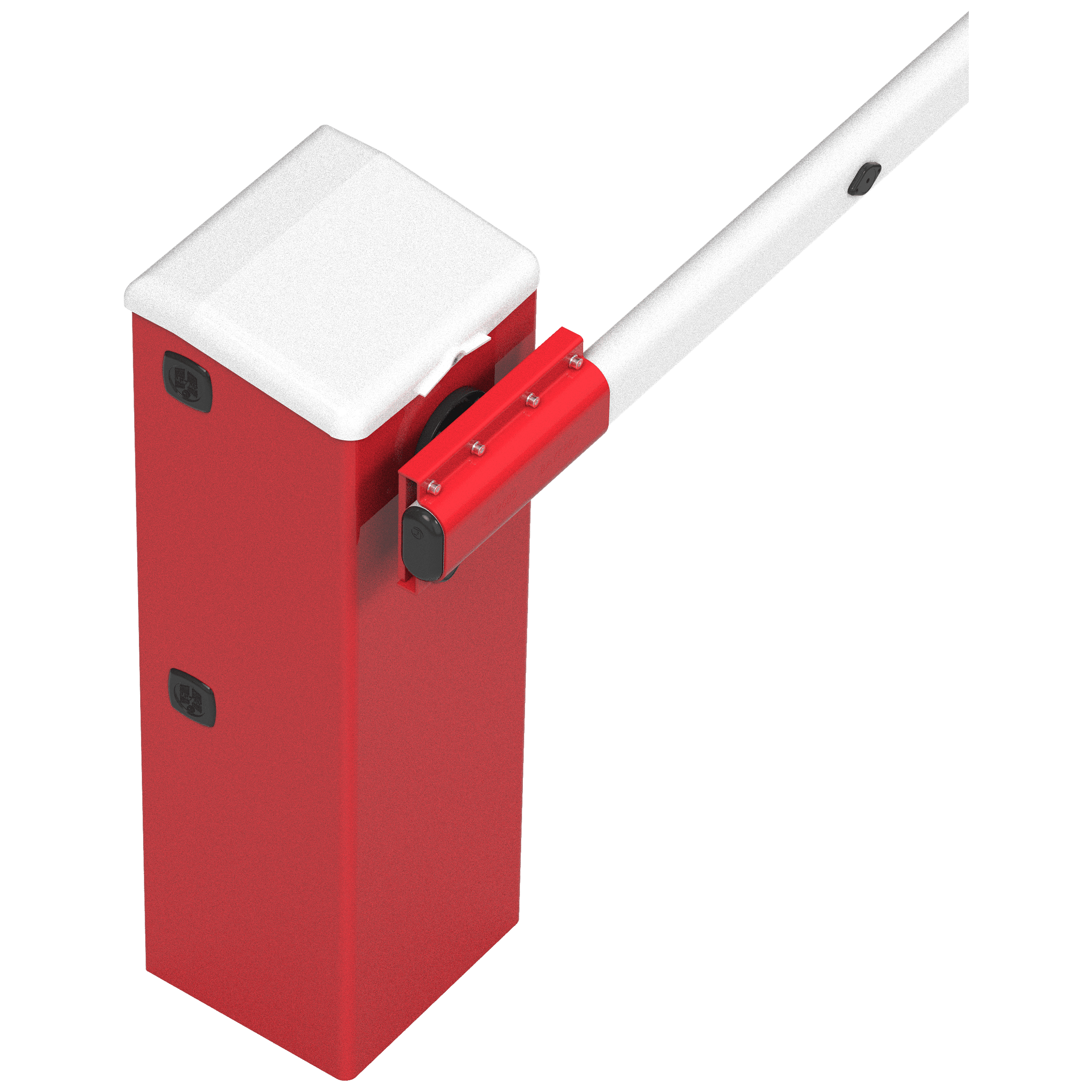

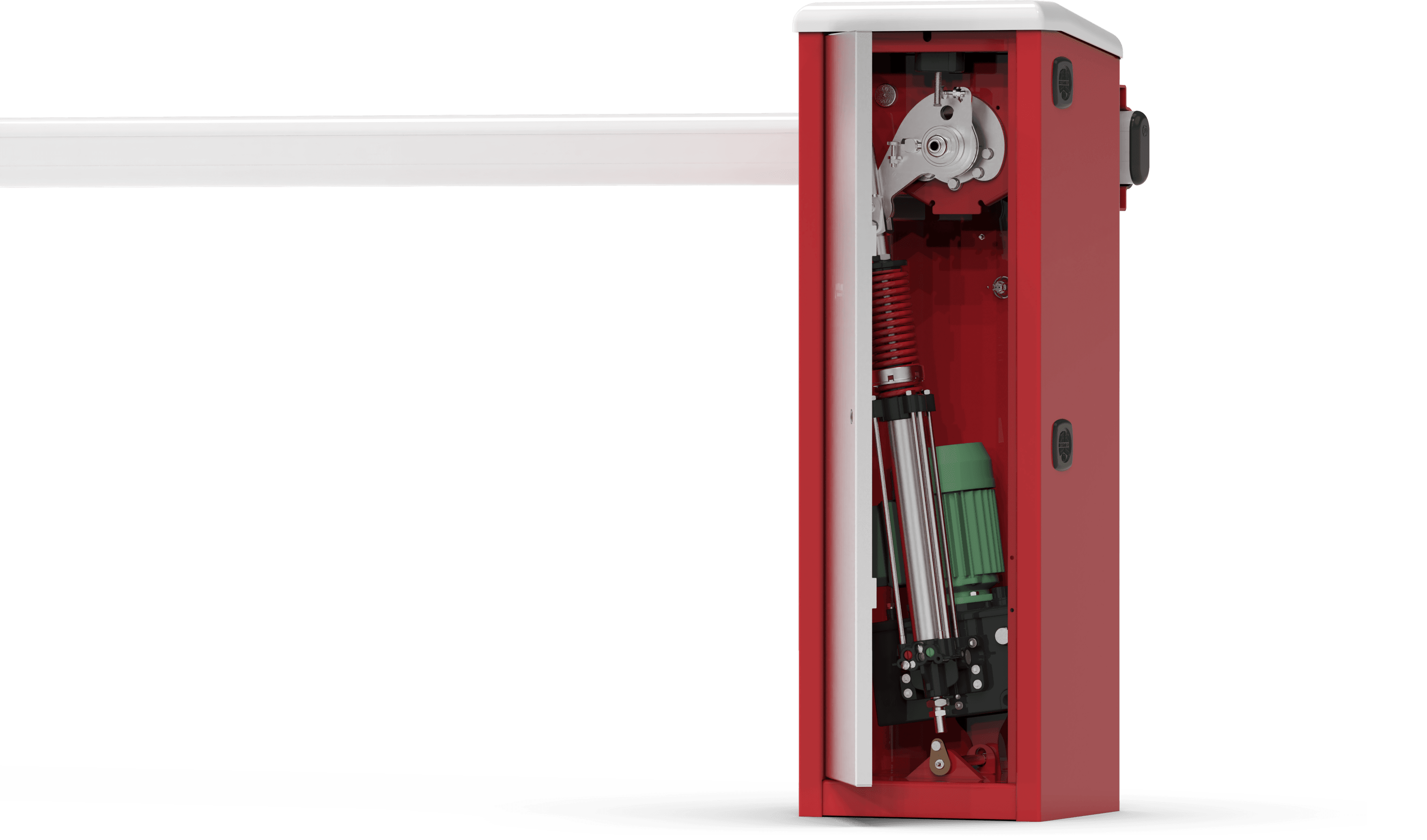

BAYT 980
Pro ramena od 3 do 8 m
Automatická dopravní závora
Pro rezidenční, průmyslové použití a veřejná místa
HYDRAULICKÁ A BEZPEČNÁ
Hydraulická technologie 230 V ac, hydraulická jednotka s integrovaným pohonem. Ideální pro instalace s velmi intenzivním provozem: parkoviště, soukromé vjezdy, přístupové komunikace a průmyslové objekty, obytné zóny. Různé rychlosti, brzdění při otevírání a zavírání ramene.
ROBUSTNÍ
Zesílená struktura z oceli s práškovým lakováním pro větší odolnost vůči atmosférickým vlivům nebo z kartáčované nerezové oceli AISI 304. Rameno různých rozměrů s oválným průřezem a bez hran z eloxovaného hliníku s hliníkovou expanzní svorkou; vysoká odolnost vůči větru.
VÍCEÚČELOVÁ
Široká řada příslušenství: rameno se záclonkami, rameno s integrovanými LED diodami (vysoká viditelnost v nočních hodinách a energetická úspora, v rámci volitelného příslušenství lze zvolit blikající verzi s efektem semaforu), kloub pro instalaci do míst s nízkým stropem, ochrana ramene pro případnárazu vozidla.
RYCHLÁ INSTALACE
Elektronická řídicí jednotka je umístěna ve vyhrazeném prostoru horní části skříně. Funkce „master/slave“ umožňující ovládání dvou závor nainstalovaných proti sobě.
PRAKTICKÁ
K dispozici ve verzi s manuálním ovládáním ramene (max. délka 6,40 m bez záclonek). Ideální do míst bez možnosti napájení elektrickým proudem.
BAYT 980
| Kód | Verze | Rychlost (s) | Píst (mm) | Čerpadlo | Rameno (m) Šířka průjezdu [m] | Záclonky | Spojovací výztuha | Sada lanek | Počet protizávaží (10 kg) | Cena bez DPH |
Cena s DPH |
||
|
9801DXL | pravá | 3 | ø 30 | P16 | 3,20 [2,85] | - | - | - | - | - 25 % 63 180 Kč 47 385 Kč | 57 336 Kč | Na dotaz |
|
9801SXL | levá | 3 | ø 30 | P16 | 3,20 [2,85] | - | - | - | - | - 25 % 63 180 Kč 47 385 Kč | 57 336 Kč | Na dotaz |
|
9802DXL | pravá | 4 | ø 40 | P16 |
3,20 [2,85] 4,20 [3,85] |
- | - | - | - | - 25 % 63 180 Kč 47 385 Kč | 57 336 Kč | Do košíku |
|
9802SXL | levá | 4 | ø 40 | P16 |
3,20 [2,85] 4,20 [3,85] |
- | - | - | - | - 25 % 63 180 Kč 47 385 Kč | 57 336 Kč | Do košíku |
|
9803DXL | pravá | 8 | ø 40 | P8 |
4,20 [3,85] 5,30 [4,95] 6,40 [6,05] |
• | - | - | - | - 25 % 63 180 Kč 47 385 Kč | 57 336 Kč | Do košíku |
|
9803SXL | levá | 8 | ø 40 | P8 |
4,20 [3,85] 5,30 [4,95] 6,40 [6,05] |
• | - | - | - | - 25 % 63 180 Kč 47 385 Kč | 57 336 Kč | Do košíku |
|
9804DXL | pravá | 14 | ø 50 | P6 |
4,20 [3,85] 5,30 [4,95] 6,40 [6,05] 7,40 [7,05] |
• | • | 1x 1958L |
4x 1965L 3x 1962L |
- 25 % 63 180 Kč 47 385 Kč | 57 336 Kč | Do košíku |
|
9804SXL | levá | 14 | ø 50 | P6 |
4,20 [3,85] 5,30 [4,95] 6,40 [6,05] 7,40 [7,05] |
• | • | 1x 1958L |
4x 1965L 3x 1962L |
- 25 % 63 180 Kč 47 385 Kč | 57 336 Kč | Do košíku |
|
9805DXL | pravá | 19 | ø 60 | P6 |
4,20 [3,85] 5,30 [4,95] 6,40 [6,05] 7,40 [7,05] 8,50 [8,15] |
• | • | 1x 1958L 1x 1967L |
4x 1965L 3x 1962L 6x 1968L 7x 1969L 9x 1970L |
- 25 % 63 180 Kč 47 385 Kč | 57 336 Kč | Do košíku |
|
9805SXL | levá | 19 | ø 60 | P6 |
4,20 [3,85] 5,30 [4,95] 6,40 [6,05] 7,40 [7,05] 8,50 [8,15] |
• | • |
1x 1958L 1x 1967L |
4x 1965L 3x 1962L 6x 1968L 7x 1969L 9x 1970L |
- 25 % 63 180 Kč 47 385 Kč | 57 336 Kč | Do košíku |

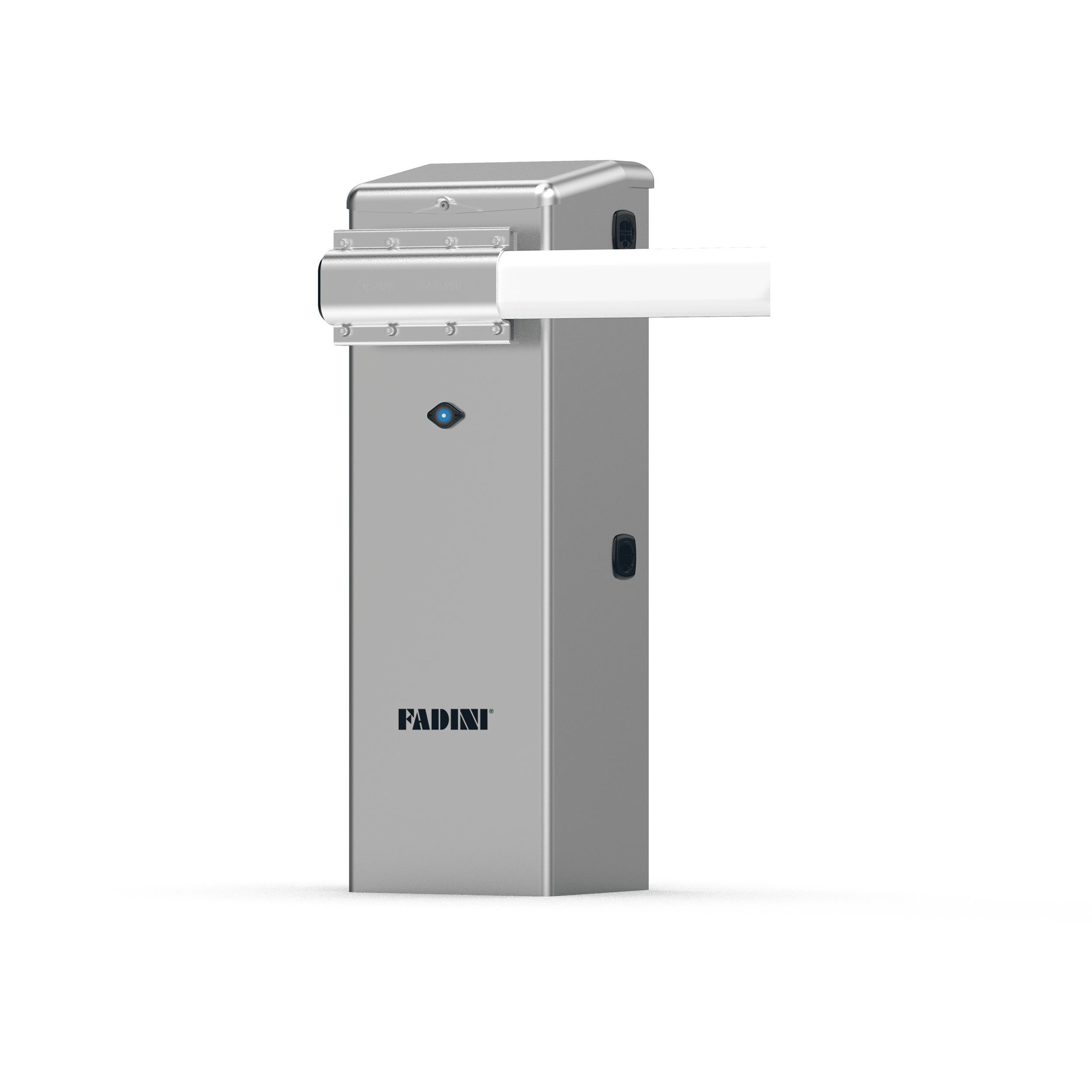

BAYT 980 INOX AISI 304
| Kód | Verze | Rychlost (s) | Píst (mm) | Čerpadlo | Rameno (m) Šířka průjezdu [m] | Záclonky | Spojovací výztuha | Sada lanek | Počet protizávaží (10 kg) | Cena bez DPH |
Cena s DPH |
||
|
9811DXL | pravá | 3 | ø 30 | P16 | 3,20 [2,85] | - | - | - | - | - 25 % 98 280 Kč 73 710 Kč | 89 189 Kč | Na dotaz |
|
9811SXL | levá | 3 | ø 30 | P16 | 3,20 [2,85] | - | - | - | - | - 25 % 98 280 Kč 73 710 Kč | 89 189 Kč | Na dotaz |
|
9812DXL | pravá | 4 | ø 40 | P16 |
3,20 [2,85] 4,20 [3,85] |
- | - | - | - | - 25 % 98 280 Kč 73 710 Kč | 89 189 Kč | Na dotaz |
|
9812SXL | levá | 4 | ø 40 | P16 |
3,20 [2,85] 4,20 [3,85] |
- | - | - | - | - 25 % 98 280 Kč 73 710 Kč | 89 189 Kč | Na dotaz |
|
9813DXL | pravá | 8 | ø 40 | P8 |
4,20 [3,85] 5,30 [4,95] 6,40 [6,05] |
• | - | - | - | - 25 % 98 280 Kč 73 710 Kč | 89 189 Kč | Na dotaz |
|
9813SXL | levá | 8 | ø 40 | P8 |
4,20 [3,85] 5,30 [4,95] 6,40 [6,05] |
• | - | - | - | - 25 % 98 280 Kč 73 710 Kč | 89 189 Kč | Na dotaz |
|
9814DXL | pravá | 14 | ø 50 | P6 |
4,20 [3,85] 5,30 [4,95] 6,40 [6,05] 7,40 [7,05] |
• | • | 1x 1958L |
4x 1965L 3x 1962L |
- 25 % 98 280 Kč 73 710 Kč | 89 189 Kč | Na dotaz |
|
9814SXL | levá | 14 | ø 50 | P6 |
4,20 [3,85] 5,30 [4,95] 6,40 [6,05] 7,40 [7,05] |
• | • | 1x 1958L |
4x 1965L 3x 1962L |
- 25 % 98 280 Kč 73 710 Kč | 89 189 Kč | Na dotaz |
|
9815DXL | pravá | 19 | ø 60 | P6 |
4,20 [3,85] 5,30 [4,95] 6,40 [6,05] 7,40 [7,05] 8,50 [8,15] |
• | • |
1x 1958L 1x 1967L |
4x 1965L 3x 1962L 6x 1968L 7x 1969L 9x 1970L |
- 25 % 98 280 Kč 73 710 Kč | 89 189 Kč | Na dotaz |
|
9815SXL | levá | 19 | ø 60 | P6 |
4,20 [3,85] 5,30 [4,95] 6,40 [6,05] 7,40 [7,05] 8,50 [8,15] |
• | • |
1x 1958L 1x 1967L |
4x 1965L 3x 1962L 6x 1968L 7x 1969L 9x 1970L |
- 25 % 98 280 Kč 73 710 Kč | 89 189 Kč | Na dotaz |

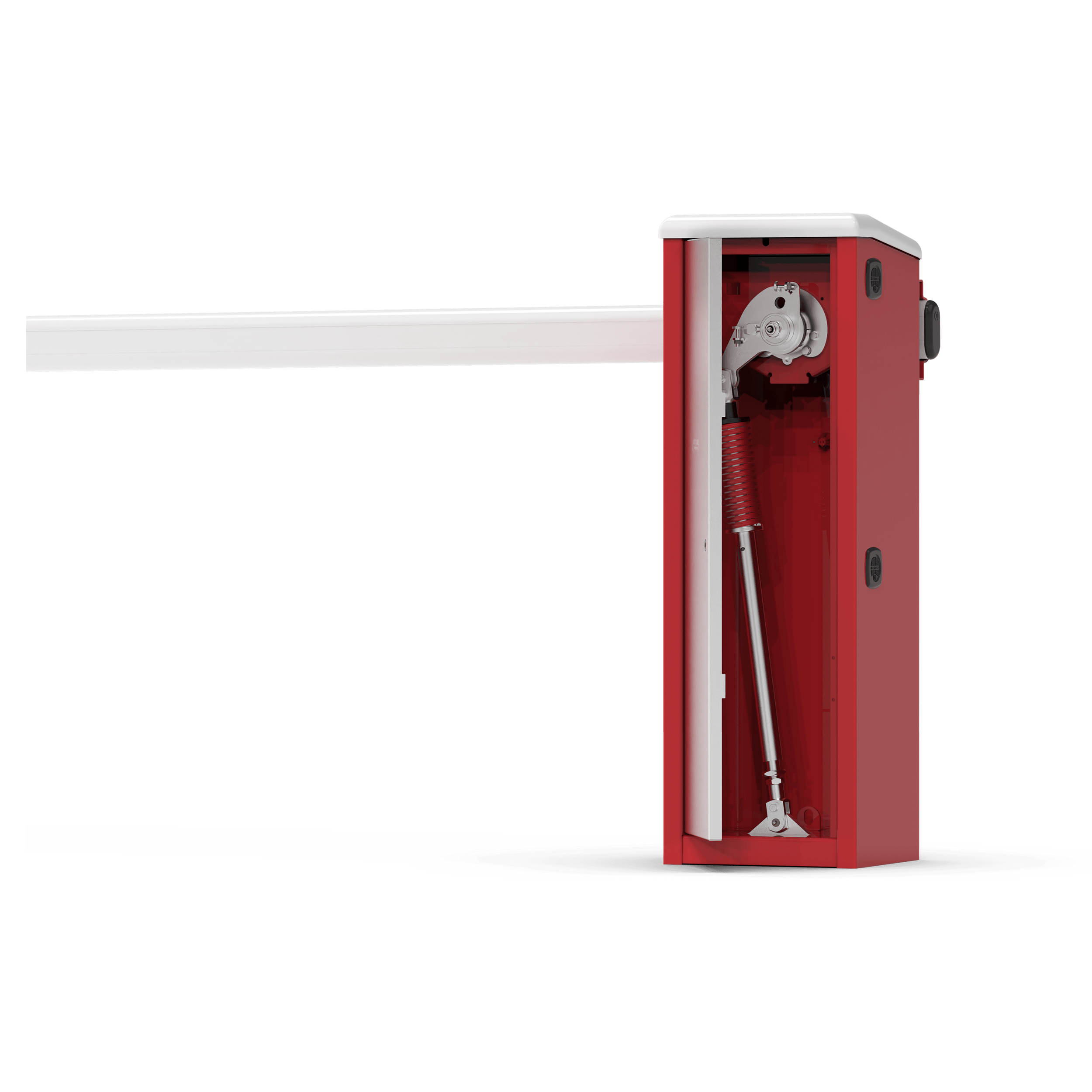

BAYT 980 MANUÁLNÍ
| Kód | Verze | Povrchová úprava skříně | Vnější průměr pružiny (mm) | Rameno (m) Šířka průjezdu [m] | Cena bez DPH |
Cena s DPH |
||
|
9841DXL | pravá | nátěr RAL 2002 | těžká (ø 66) |
5,30 [4,95] 6,40 [6,05] |
- 25 % 35 100 Kč 26 325 Kč | 31 853 Kč | Na dotaz |
|
9841SXL | levá | nátěr RAL 2002 | těžká (ø 66) |
5,30 [4,95] 6,40 [6,05] |
- 25 % 35 100 Kč 26 325 Kč | 31 853 Kč | Na dotaz |
|
9843DXL | pravá | kartáčovaná nerezová ocel AISI 304 | těžká (ø 66) |
5,30 [4,95] 6,40 [6,05] |
- 25 % 68 796 Kč 51 597 Kč | 62 432 Kč | Na dotaz |
|
9843SXL | levá | kartáčovaná nerezová ocel AISI 304 | těžká (ø 66) |
5,30 [4,95] 6,40 [6,05] |
- 25 % 68 796 Kč 51 597 Kč | 62 432 Kč | Na dotaz |
|
9892DXL | pravá | nátěr RAL 2002 | lehká (ø 45) |
2,10 [1,75] 3,20 [2,85] 4,20 [3,85] |
- 25 % 34 268 Kč 25 701 Kč | 31 098 Kč | Na dotaz |
|
9892SXL | levá | nátěr RAL 2002 | lehká (ø 45) |
2,10 [1,75] 3,20 [2,85] 4,20 [3,85] |
- 25 % 34 268 Kč 25 701 Kč | 31 098 Kč | Na dotaz |
|
9895DXL | pravá | kartáčovaná nerezová ocel AISI 304 | lehká (ø 45) |
2,10 [1,75] 3,20 [2,85] 4,20 [3,85] |
- 25 % 68 796 Kč 51 597 Kč | 62 432 Kč | Na dotaz |
|
9895SXL | levá | kartáčovaná nerezová ocel AISI 304 | lehká (ø 45) |
2,10 [1,75] 3,20 [2,85] 4,20 [3,85] |
- 25 % 68 796 Kč 51 597 Kč | 62 432 Kč | Na dotaz |

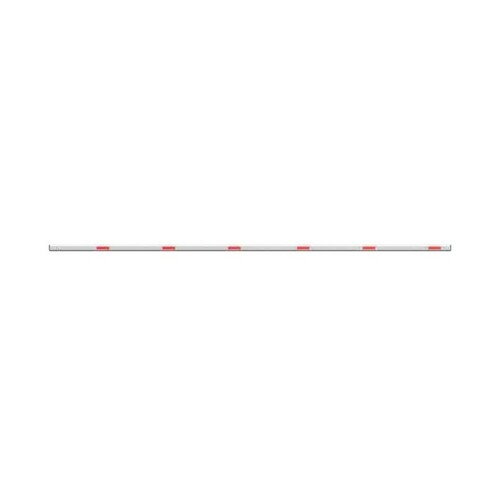

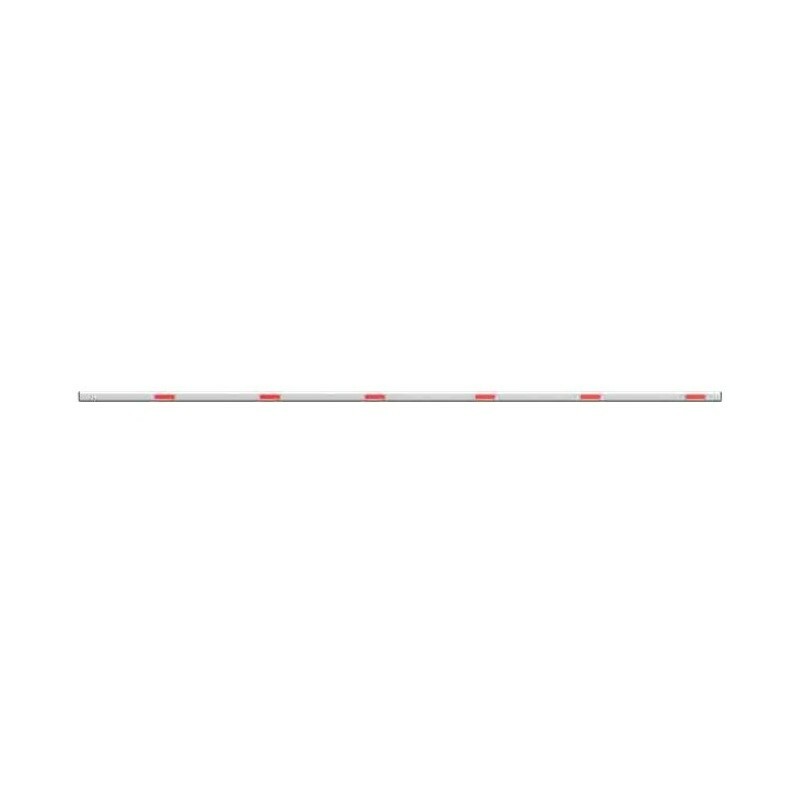

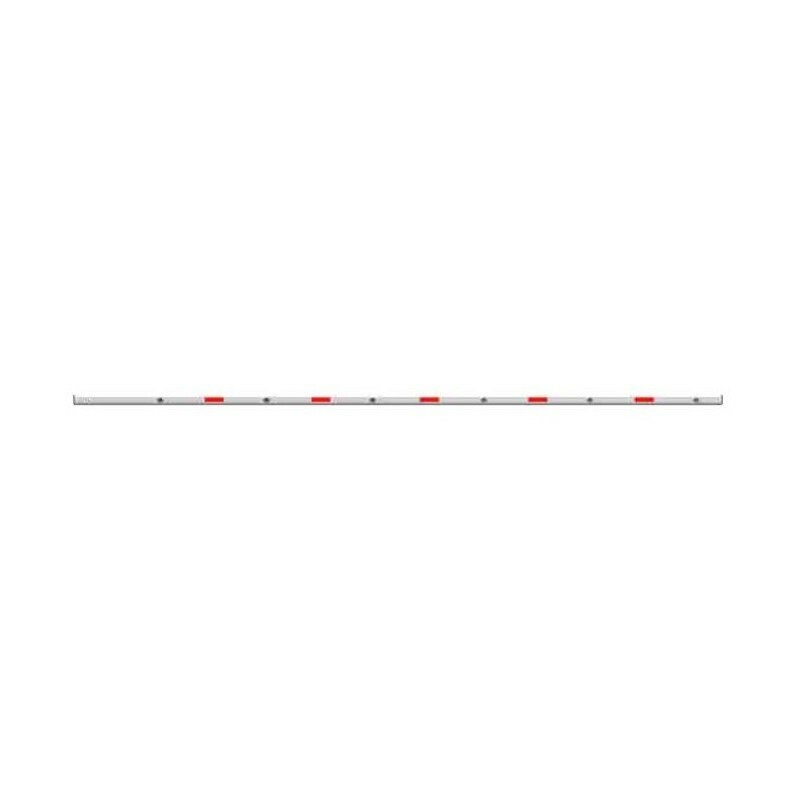

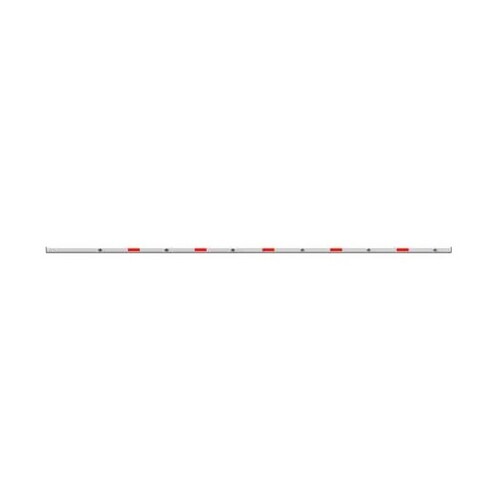

Hliníková ramena
| Kód | Rameno (m) Šířka průjezdu [m] | Počet LED diod | Počet spojovacích dílů a modulů (m) | Příslušenství | Cena bez DPH |
Cena s DPH |
||
|
1936L | 2,10 [1,75] | - | - | - | - 25 % 3 640 Kč 2 730 Kč | 3 303 Kč | Do košíku |
|
1937L | 3,20 [2,85] | - | - | - | - 25 % 5 200 Kč 3 900 Kč | 4 719 Kč | Do košíku |
|
1940L | 4,20 [3,85] | - | 1 (2,10+2,10) | - | - 25 % 8 138 Kč 6 103 Kč | 7 385 Kč | Do košíku |
|
1941L | 5,30 [4,95] | - | 1 (2,10+3,20) | - | - 25 % 9 698 Kč 7 274 Kč | 8 801 Kč | Do košíku |
|
1942L | 6,40 [6,05] | - | 1 (3,20+3,20) | - | - 25 % 11 232 Kč 8 424 Kč | 10 193 Kč | Do košíku |
|
1943L | 7,40 [7,05] | - | 2 (2,10+2,10+3,20) | 1945L - 1958L - 1962L | - 25 % 14 170 Kč 10 627 Kč | 12 859 Kč | Do košíku |
|
1944L | 8,50 [8,15] | - | 2 (2,10+3,20+3,20) | 1945L - 1967L - 1969L | - 25 % 15 730 Kč 11 798 Kč | 14 275 Kč | Do košíku |
|
9861L | 2,10 [1,75] | 4 | - | - | - 25 % 9 828 Kč 7 371 Kč | 8 919 Kč | Na dotaz |
|
9862L | 3,20 [2,85] | 6 | - | - | - 25 % 13 208 Kč 9 906 Kč | 11 986 Kč | Na dotaz |
|
9863L | 4,20 [3,85] | 8 | 1 (2,10+2,10) | - | - 25 % 18 538 Kč 13 903 Kč | 16 823 Kč | Do košíku |
|
9864L | 5,30 [4,95] | 10 | 1 (2,10+3,20) | - | - 25 % 20 488 Kč 15 366 Kč | 18 593 Kč | Do košíku |
|
9865L | 6,40 [6,05] | 12 | 1 (3,20+3,20) | - | - 25 % 23 036 Kč 17 277 Kč | 20 905 Kč | Do košíku |
|
9866L | 7,40 [7,05] | 14 | 2 (2,10+2,10+3,20) | 9860L - 1958L - 1962L | - 25 % 27 508 Kč 20 631 Kč | 24 964 Kč | Na dotaz |
|
9867L | 8,50 [8,15] | 16 | 2 (2,10+3,20+3,20) | 9860L - 1967L - 1969L | - 25 % 30 056 Kč 22 542 Kč | 27 276 Kč | Na dotaz |

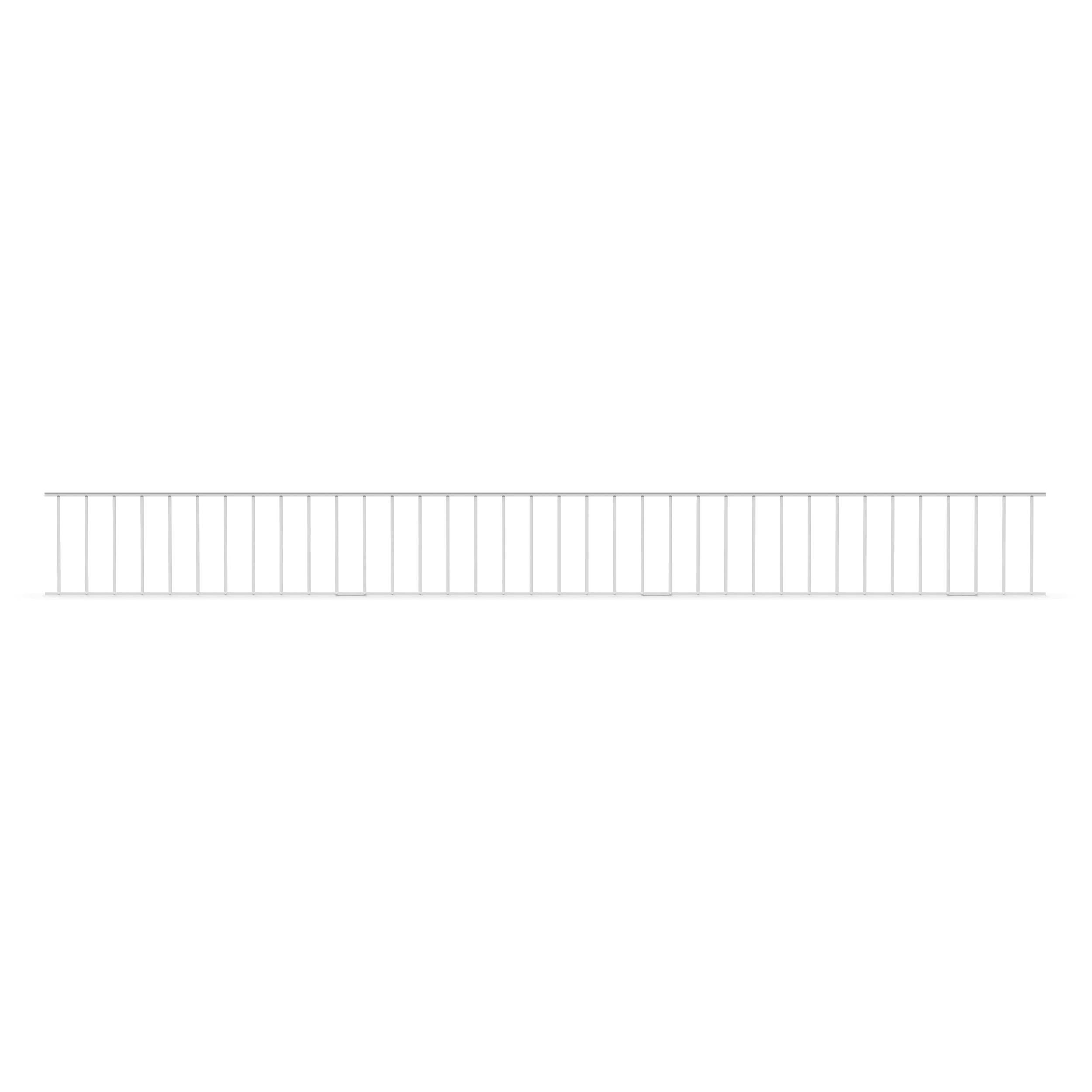

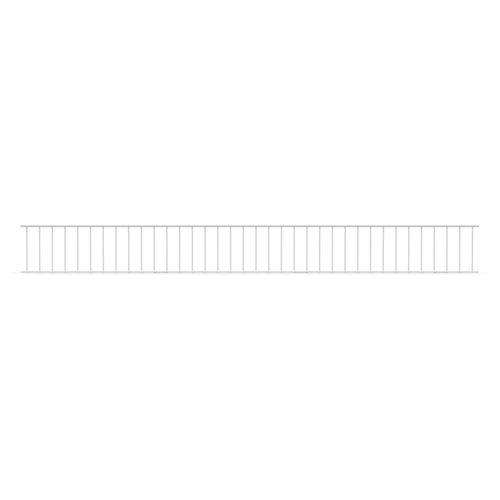

Záclonky pro ramena
| Kód | Celková délka (m) | Moduly (m) | Rameno (m) | Příslušenství | Cena bez DPH |
Cena s DPH |
||
|
1952L | 3,80 | 2,09 + 1,71 | 4,20 | - | - 25 % 11 518 Kč 8 639 Kč | 10 453 Kč | Na dotaz |
|
1953L | 4,75 | 2,09 + 2,09 + 0,57 | 5,30 | - | - 25 % 14 326 Kč 10 745 Kč | 13 001 Kč | Na dotaz |
|
1954L | 5,89 | 2,09 + 2,09 + 1,71 | 6,40 | 1945L + 1965L | - 25 % 17 680 Kč 13 260 Kč | 16 045 Kč | Do košíku |
|
1955L | 6,84 | 3x 2,09 + 0,57 | 7,40 | 1945L + 1958L + 1968L | - 25 % 20 488 Kč 15 366 Kč | 18 593 Kč | Na dotaz |
|
1956L | 7,98 | 3x 2,09 + 1,71 | 8,50 | 1945L + 1967L + 1970L | - 25 % 23 868 Kč 17 901 Kč | 21 660 Kč | Na dotaz |
Protizávaží a lanka pro ramena
| Kód | Popis | Cena bez DPH |
Cena s DPH |
||
|

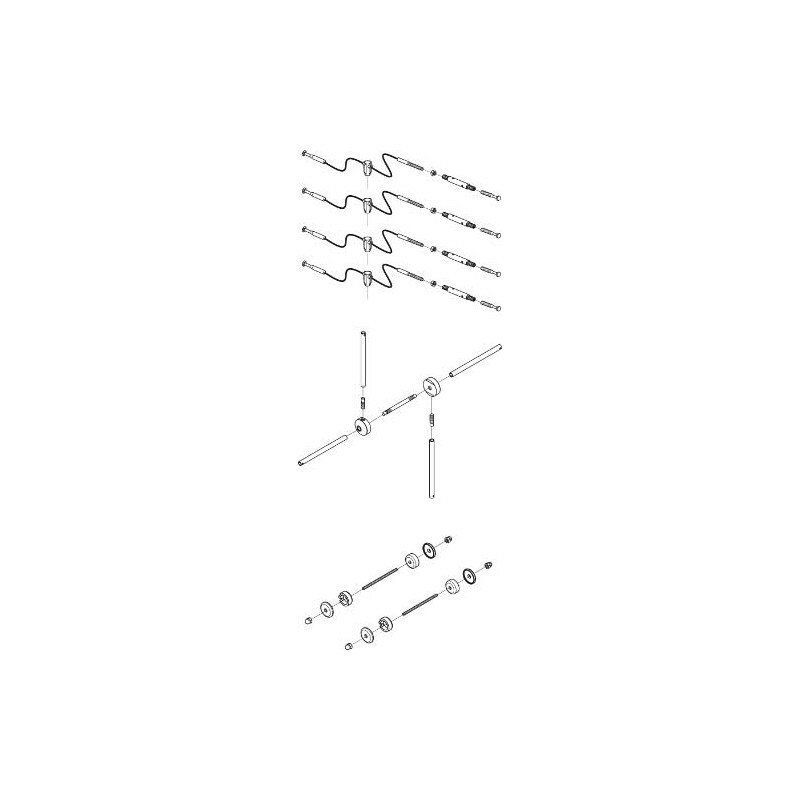

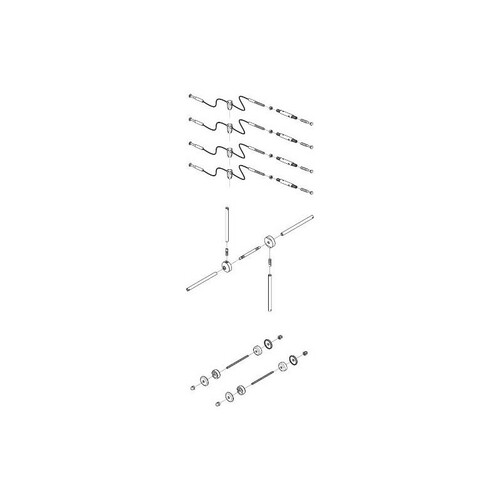

1958L | Sada 4 tažných lanek z nerezové oceli pro ramena 1943L, 9866L | - 25 % 8 710 Kč 6 532 Kč | 7 904 Kč | Do košíku |
|
1962L | Sada 3 protizávaží z pozinkované oceli s konzolou úchytu pro ramena 1943L, 9866L | - 25 % 9 984 Kč 7 488 Kč | 9 060 Kč | Do košíku |
|
1965L | Sada 4 protizávaží z pozinkované oceli s konzolou úchytu pro ramena 1942L, 9865L a záclonky 1954L | - 25 % 13 208 Kč 9 906 Kč | 11 986 Kč | Do košíku |
|
1967L | Sada 4 tažných lanek z nerezové oceli pro ramena 1944L, 9867L | - 25 % 12 350 Kč 9 263 Kč | 11 208 Kč | Do košíku |
|
1968L | Sada 6 protizávaží z pozinkované oceli s konzolou úchytu pro ramena 1943L, 9866L a záclonky 1955L | - 25 % 18 824 Kč 14 118 Kč | 17 083 Kč | Do košíku |
|
1969L | Sada 7 protizávaží z pozinkované oceli s konzolou úchytu pro ramena 1944L, 9867L | - 25 % 21 632 Kč 16 224 Kč | 19 631 Kč | Do košíku |
|
1970L | Sada 9 protizávaží z pozinkované oceli s konzolou úchytu pro ramena 1944L, 9867L a záclonky 1956L | - 25 % 27 248 Kč 20 436 Kč | 24 728 Kč | Do košíku |
Příslušenství
| Kód | Popis | Cena bez DPH |
Cena s DPH |
||
|
1948L | Hliníková sklopná podpěra s regulačním šroubem | - 25 % 1 794 Kč 1 345 Kč | 1 628 Kč | Do košíku |
|

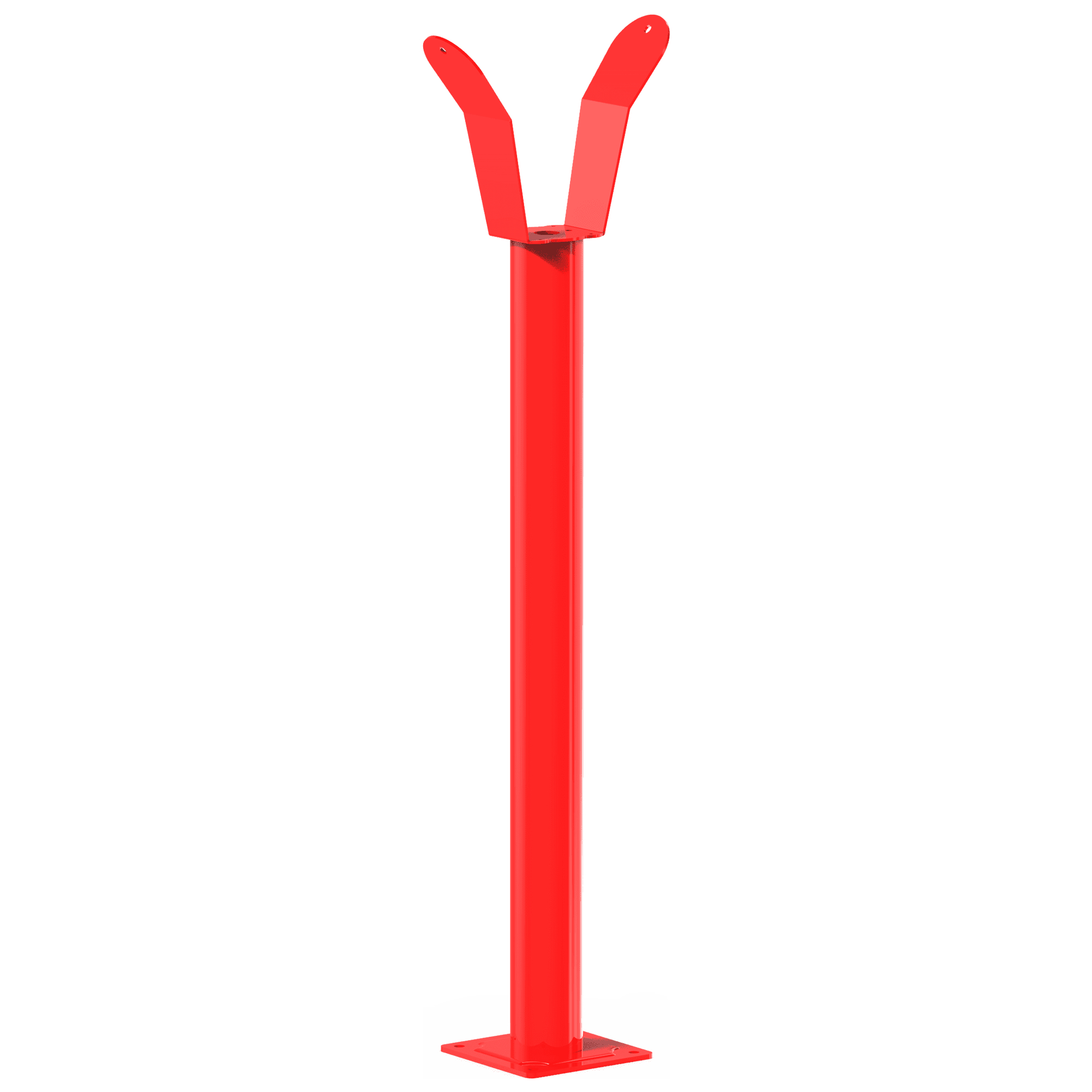

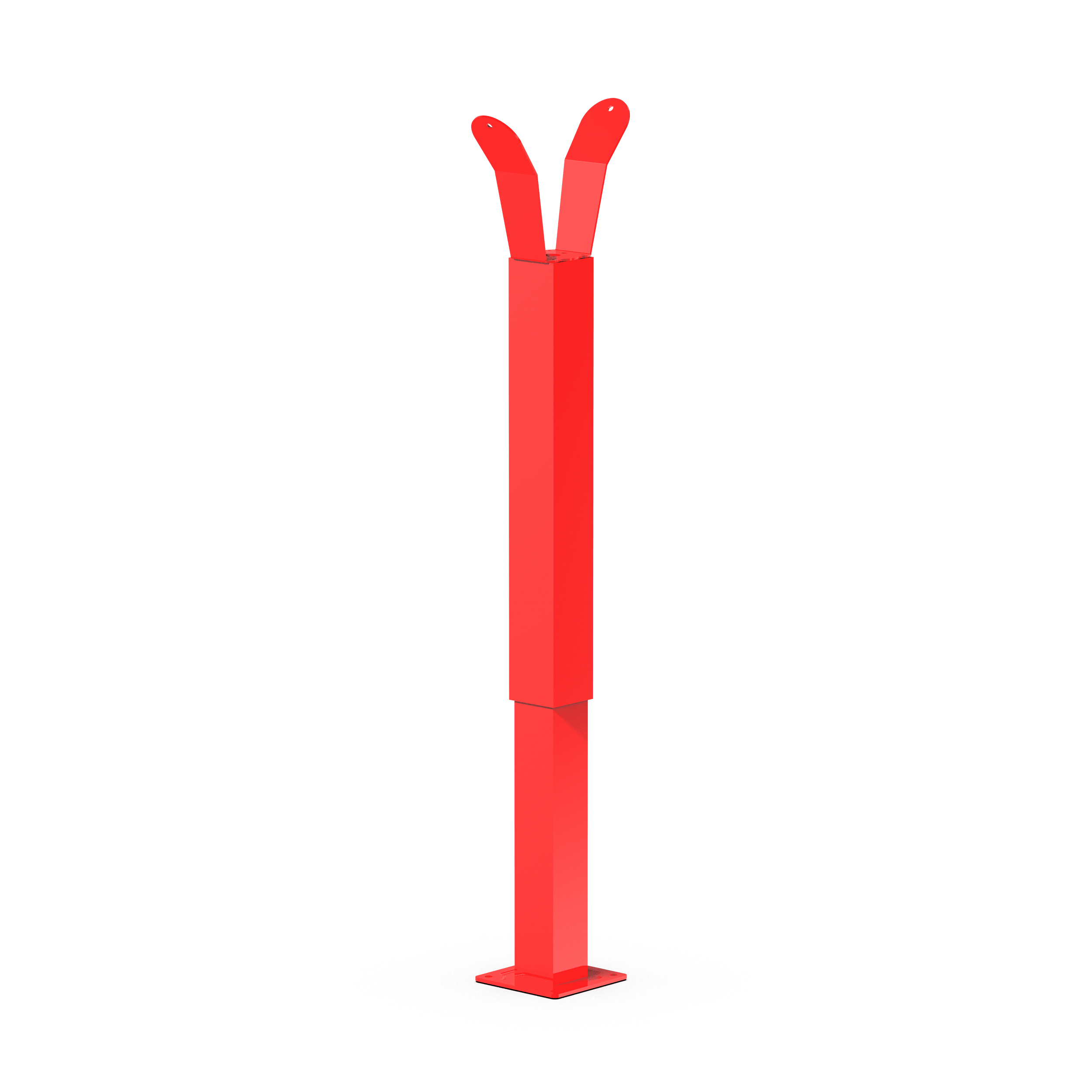

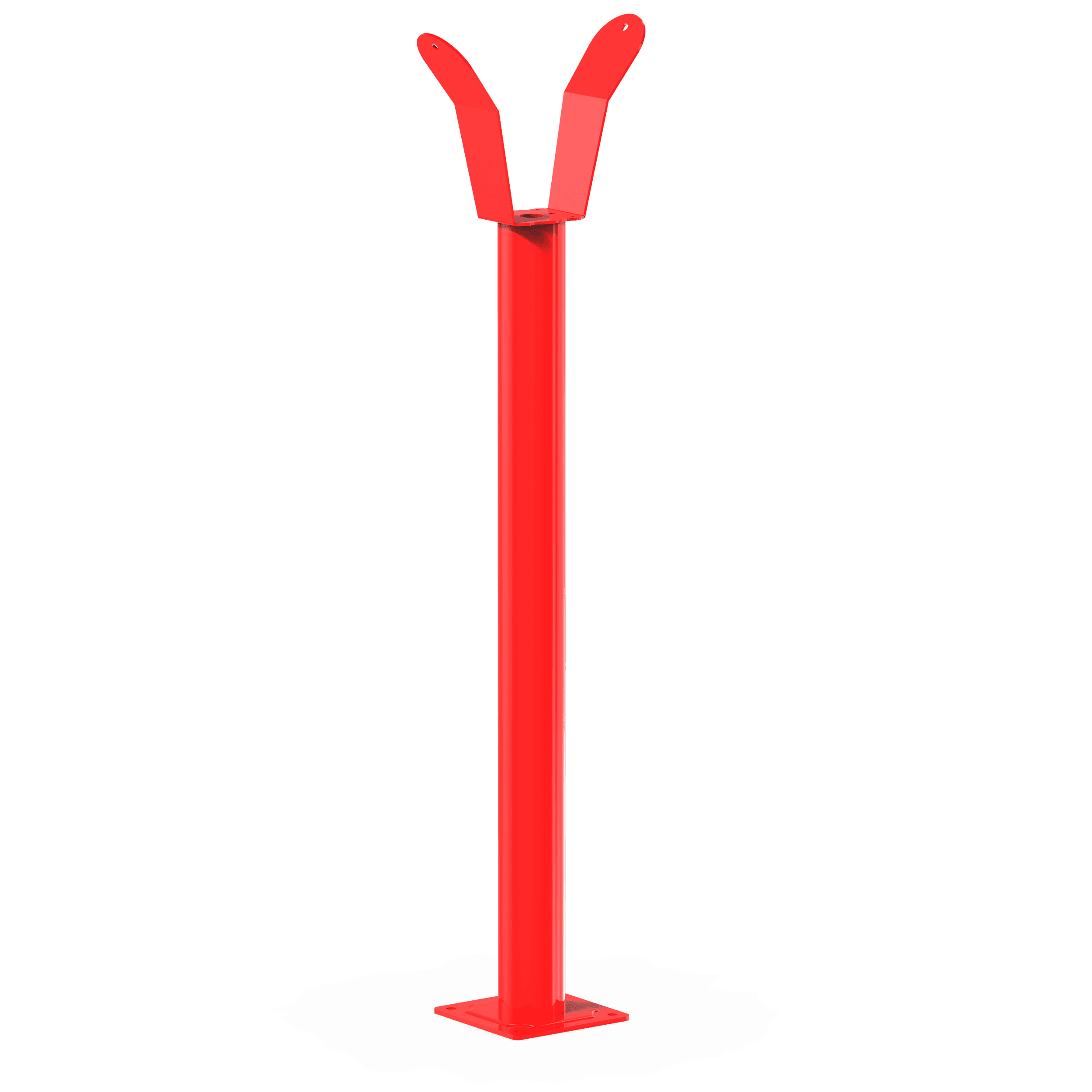

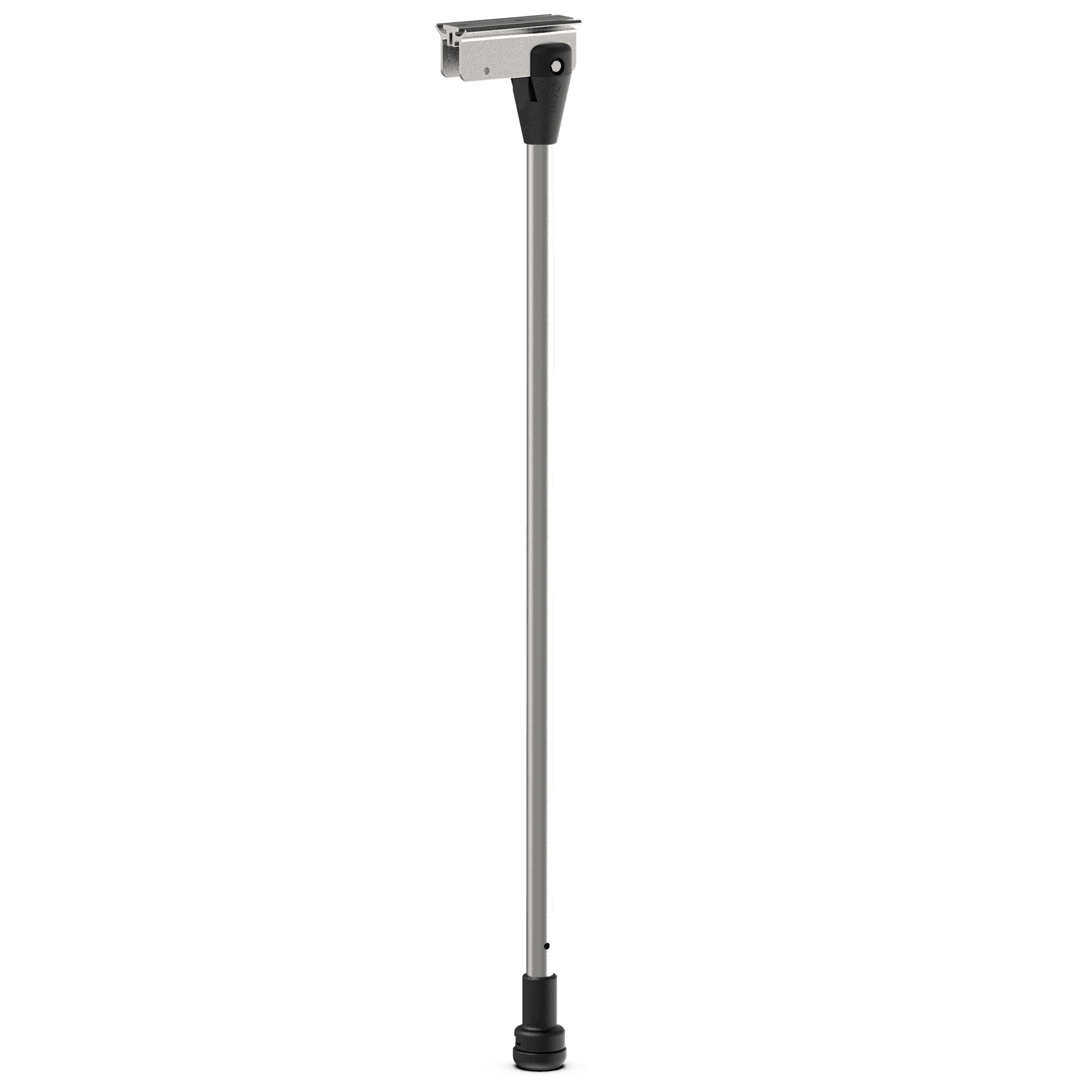

9752L | Pevná podpěra s vidlicí uzpůsobenou pro zámek | - 25 % 2 652 Kč 1 989 Kč | 2 407 Kč | Na dotaz |
|
9755L | Podpěra pod rameno s nastavitelnou výškou | - 25 % 4 992 Kč 3 744 Kč | 4 530 Kč | Do košíku |
|
9756L | Pevná podpěra pro rameno s vidlicí uzpůsobenou pro elektromagnet | - 25 % 2 340 Kč 1 755 Kč | 2 124 Kč | Do košíku |
|

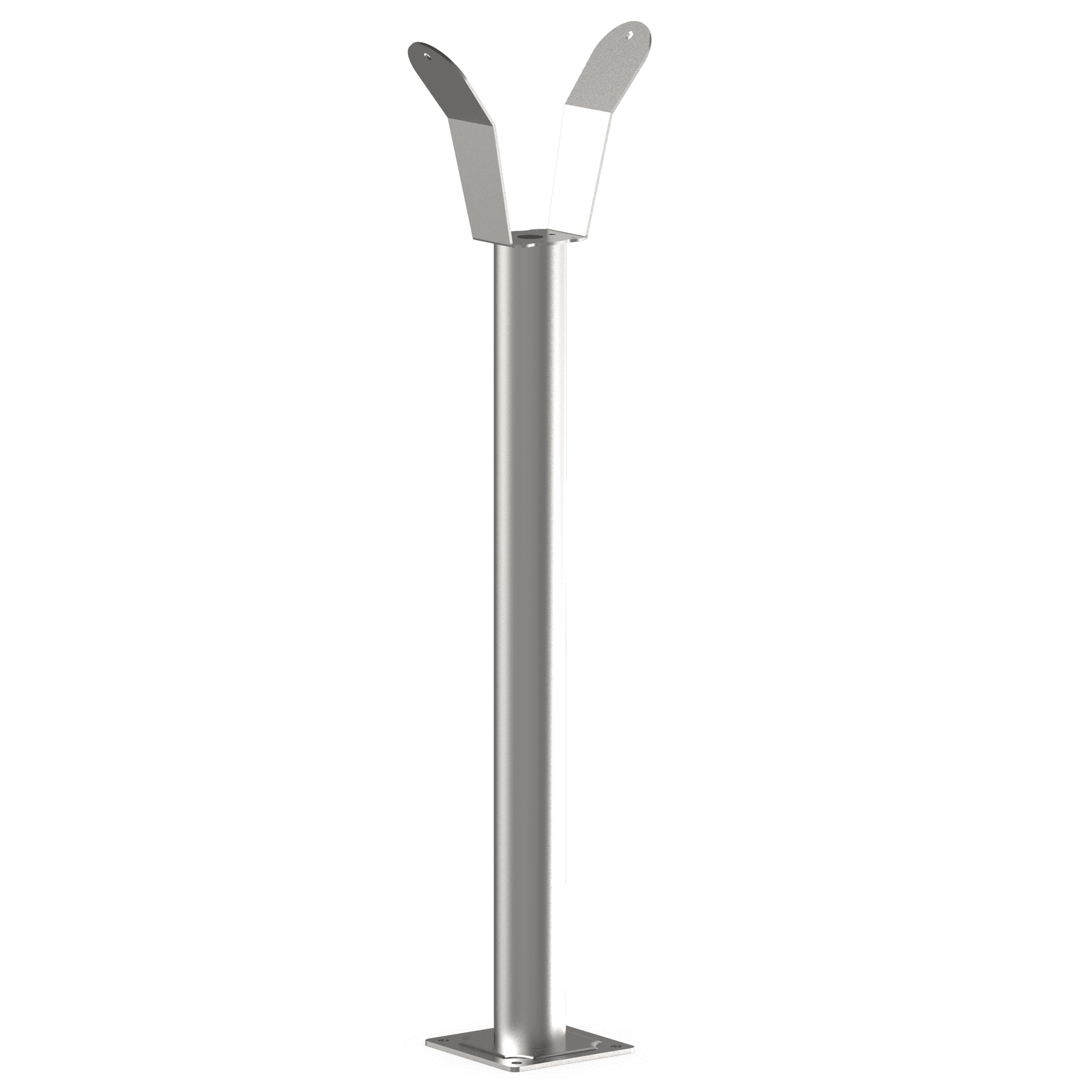

9757L | Pevná podpěra z nerezové oceli AISI 304 pro rameno s vidlicí uzpůsobenou pro elektromagnet | - 25 % 6 474 Kč 4 855 Kč | 5 875 Kč | Na dotaz |
|

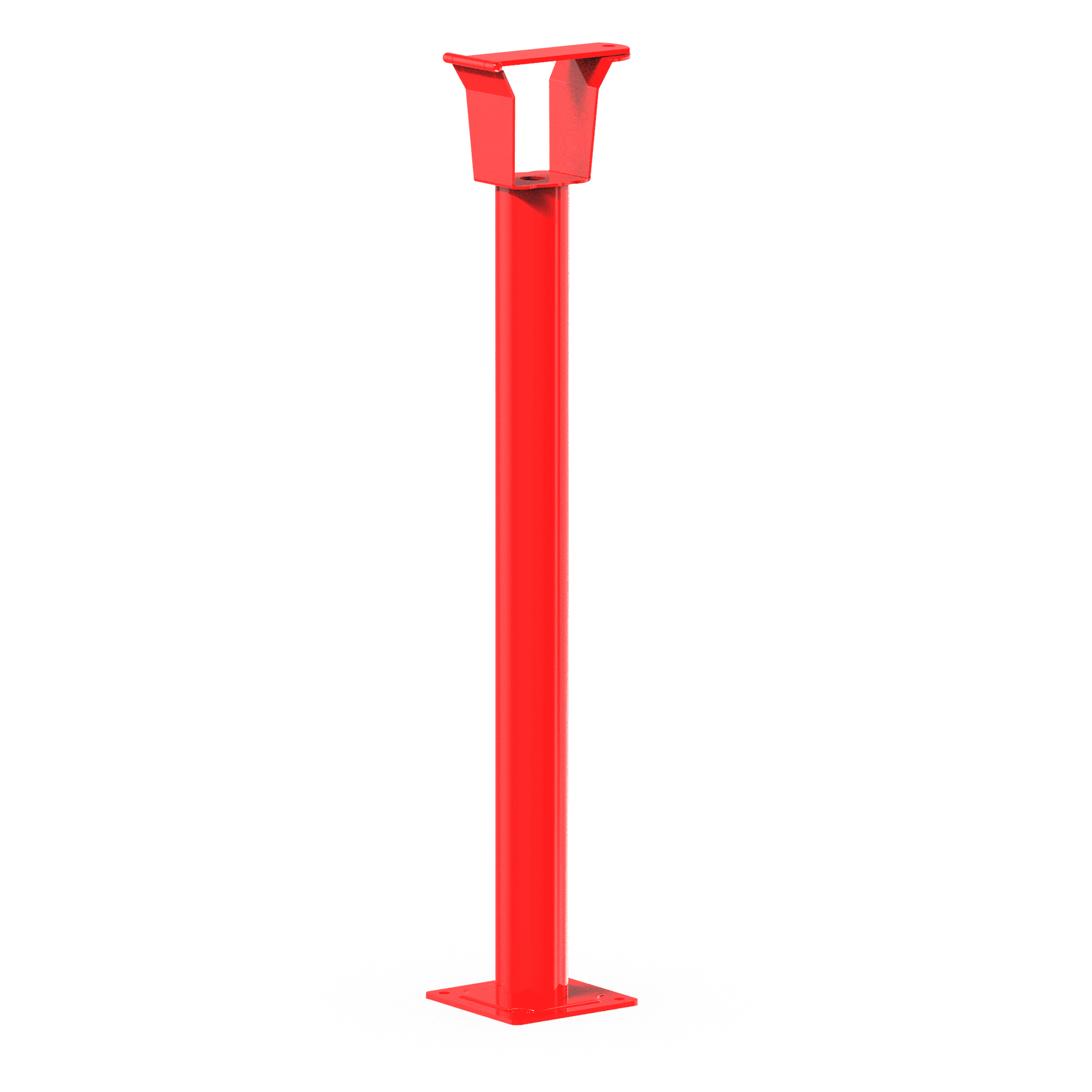

9758L | Pevná podpěra pro rameno | - 25 % 2 210 Kč 1 658 Kč | 2 006 Kč | Na dotaz |
|

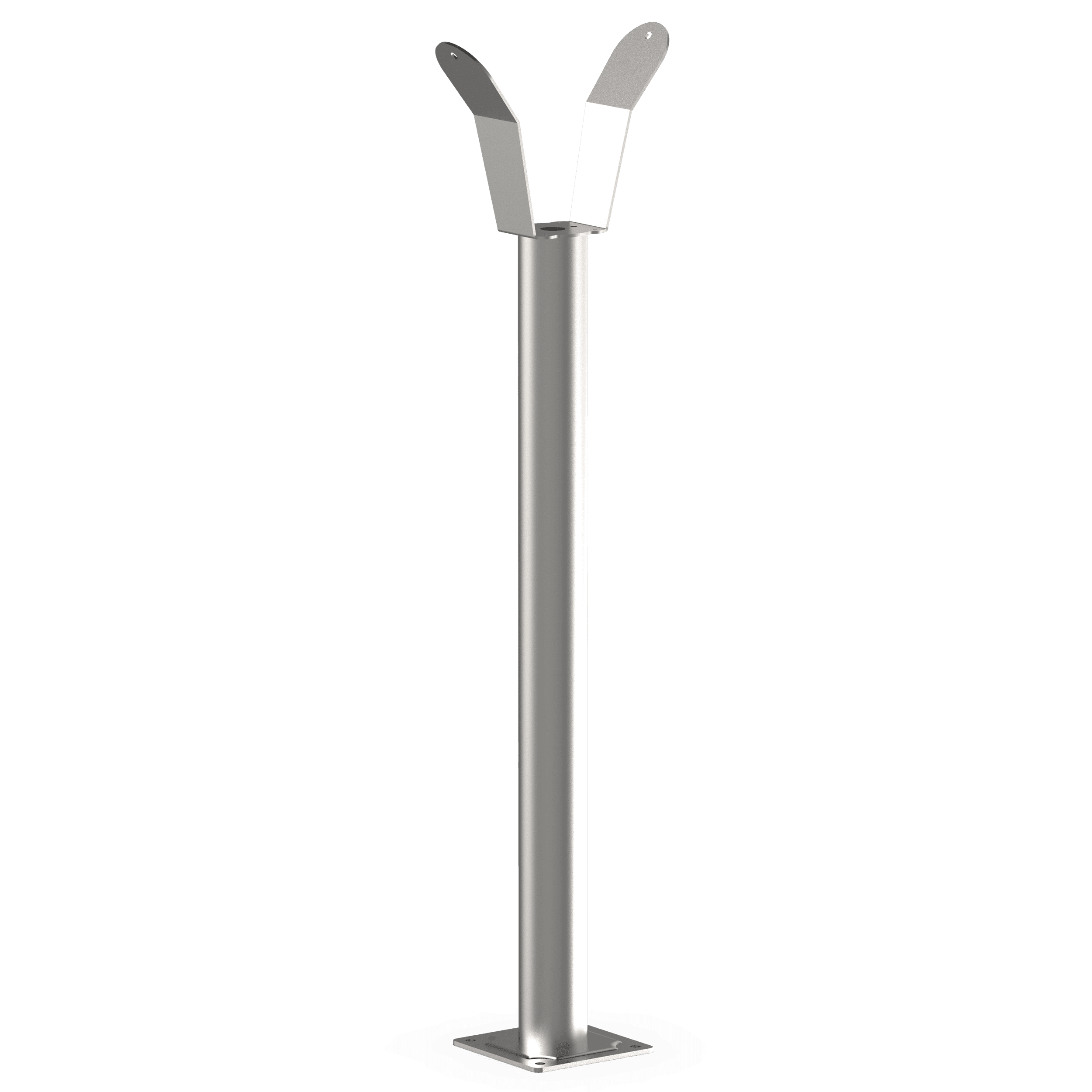

9759L | Pevná podpěra z nerezové oceli AISI 304 pro rameno | - 25 % 3 406 Kč 2 555 Kč | 3 091 Kč | Na dotaz |
|
9860L | Hliníková spojovací výztuha o délce 3.000 mm | - 25 % 6 032 Kč 4 524 Kč | 5 474 Kč | Do košíku |
|

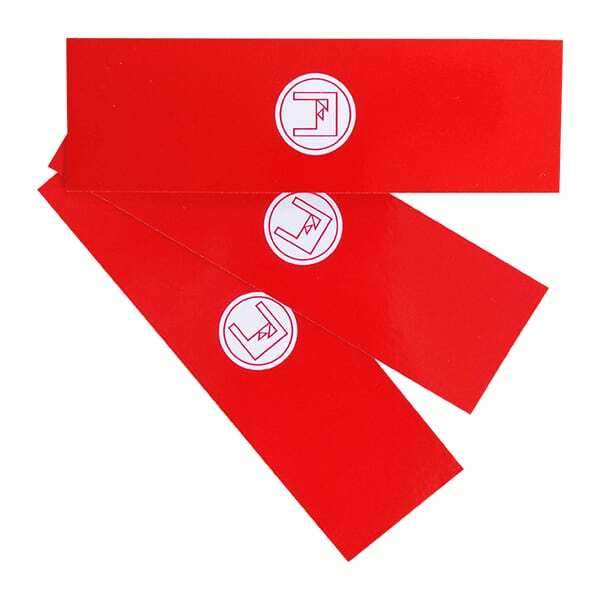

1913L | Sada 10 obdélníkových reflexních nálepek červené barvy na ramena | - 25 % 546 Kč 409 Kč | 495 Kč | Do košíku |
|

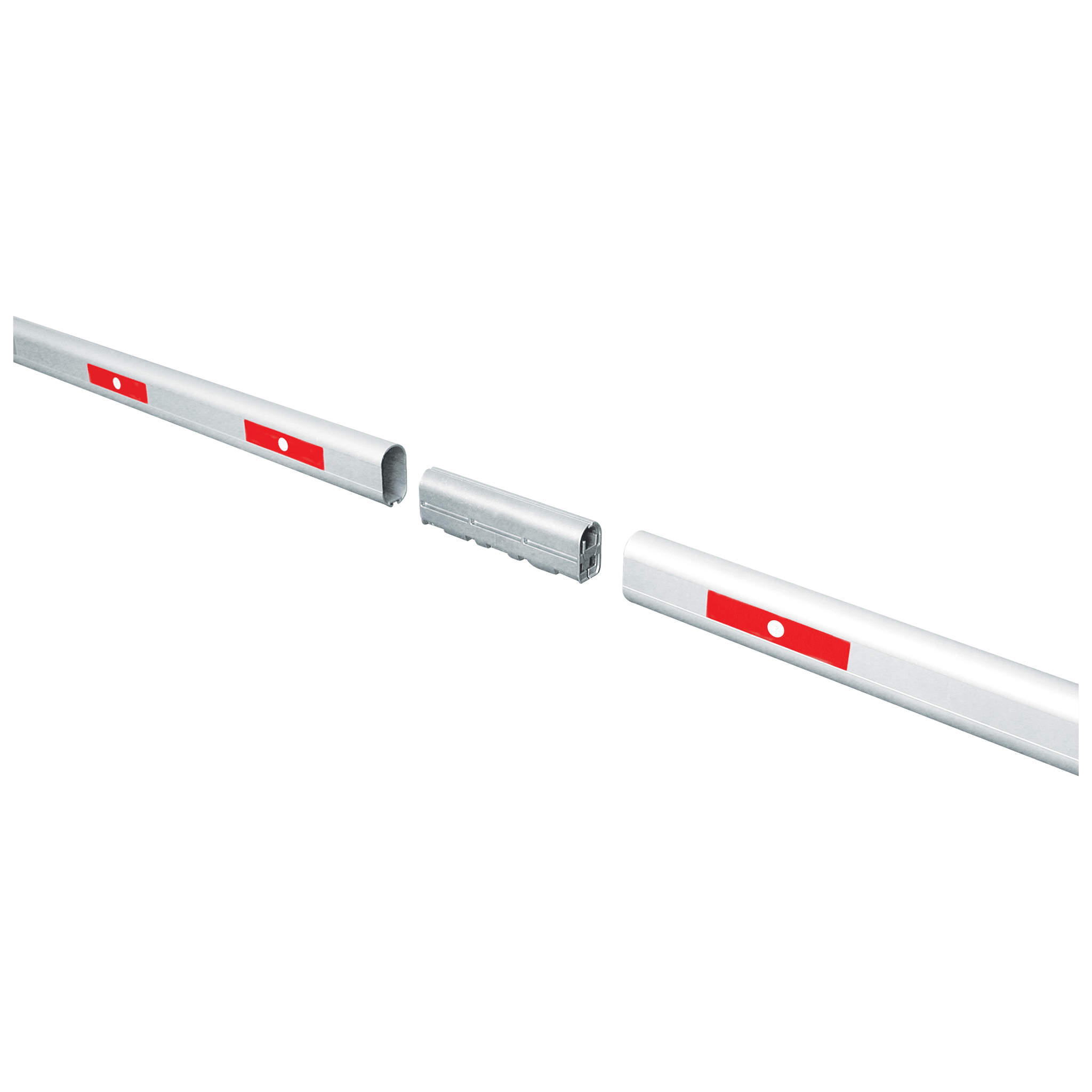

1933L | Hliníkový spojovací díl pro ramena BAYT 980 | - 25 % 832 Kč 624 Kč | 755 Kč | Do košíku |
|

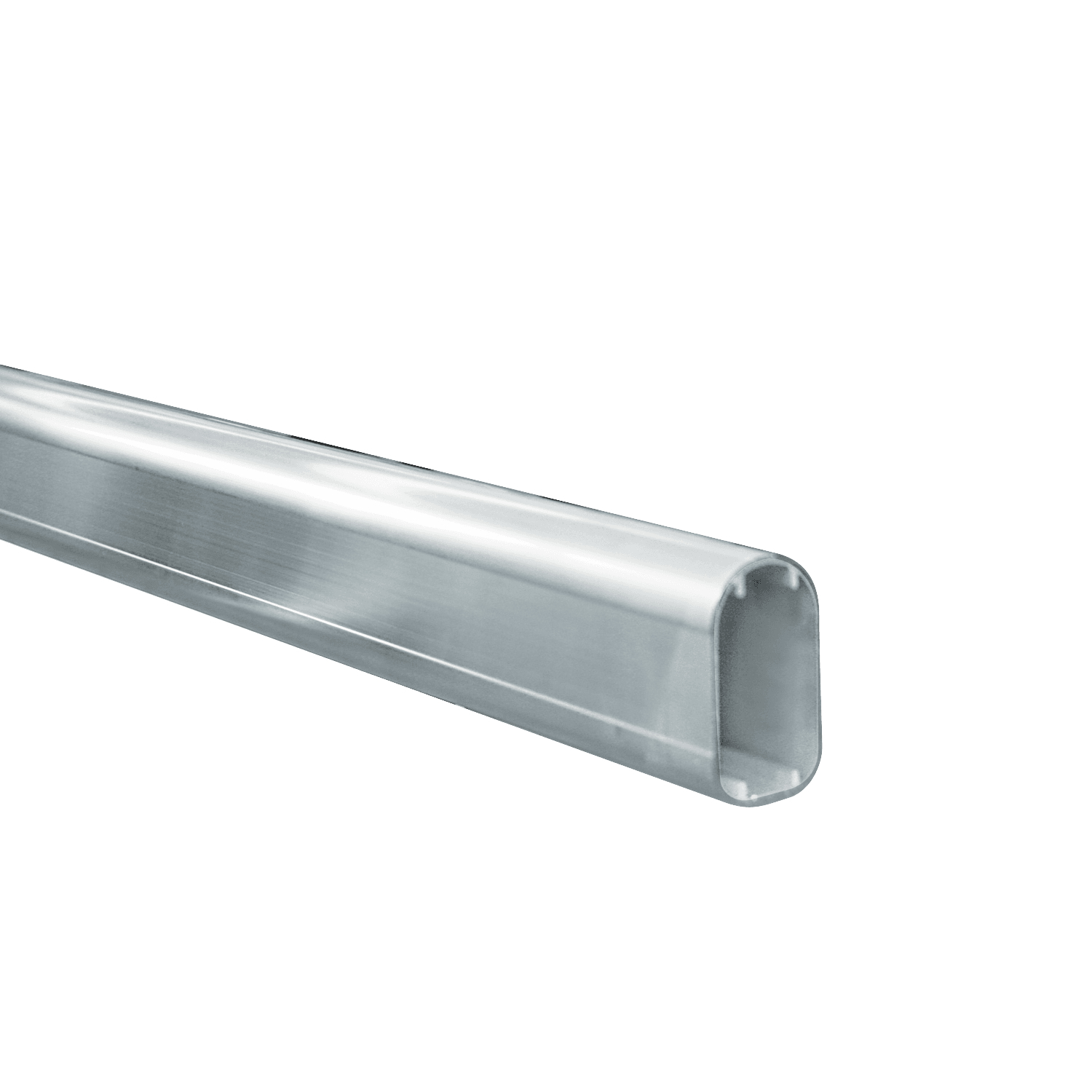

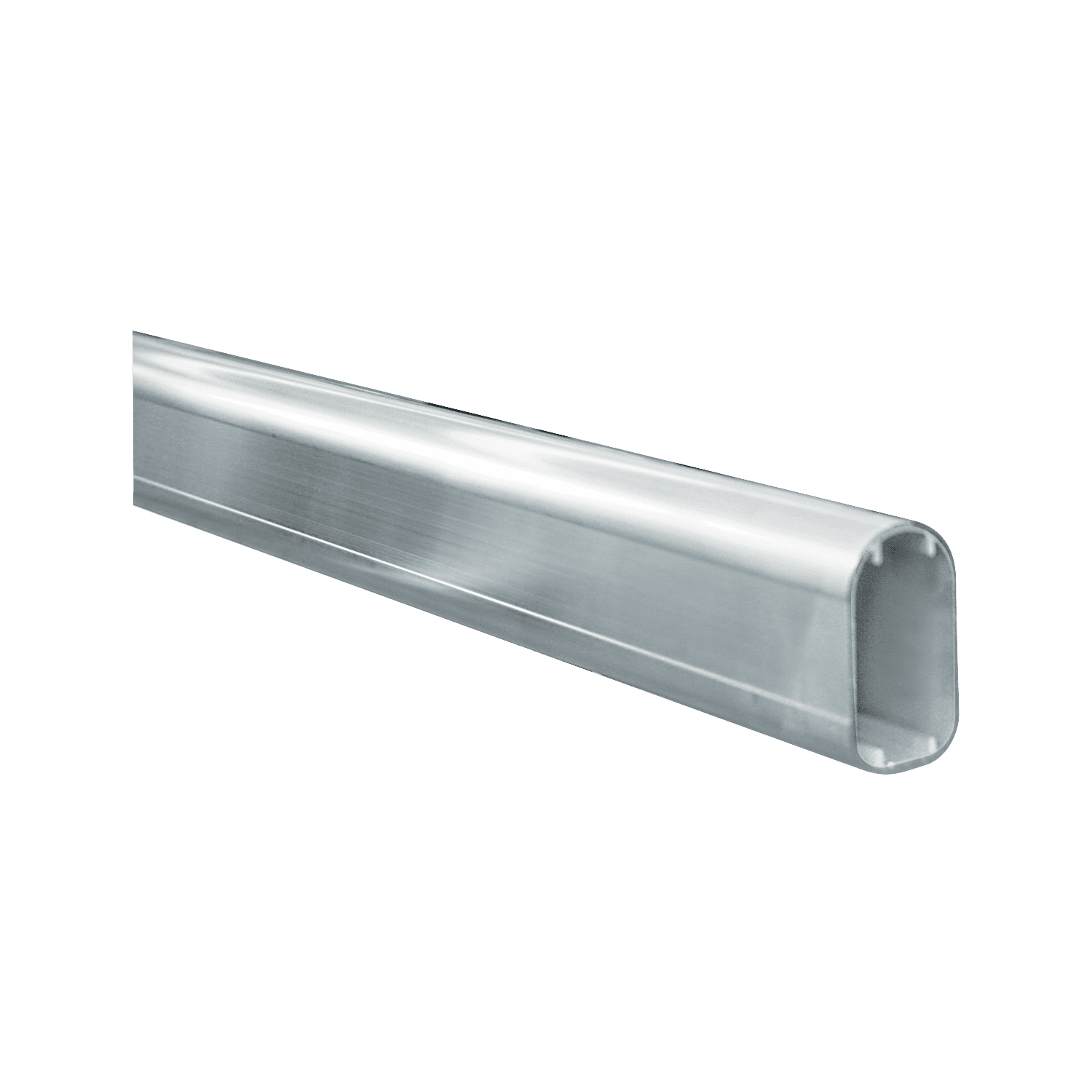

1945L | Hliníková spojovací výztuha o délce 3.000 mm | - 25 % 4 082 Kč 3 061 Kč | 3 704 Kč | Do košíku |
|

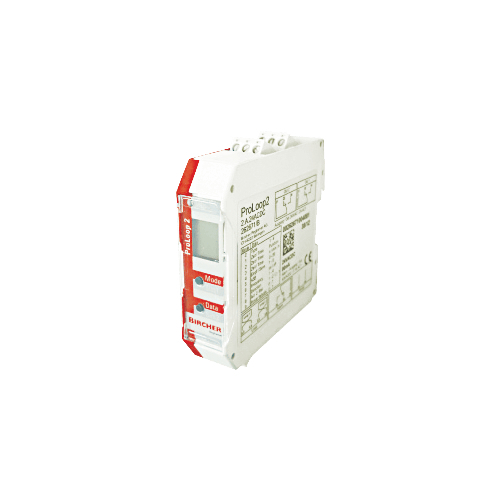

2032L | Smyčkový detektor pro automatické brány, dopravní závory a sloupy | - 25 % 12 168 Kč 9 126 Kč | 11 042 Kč | Do košíku |
|

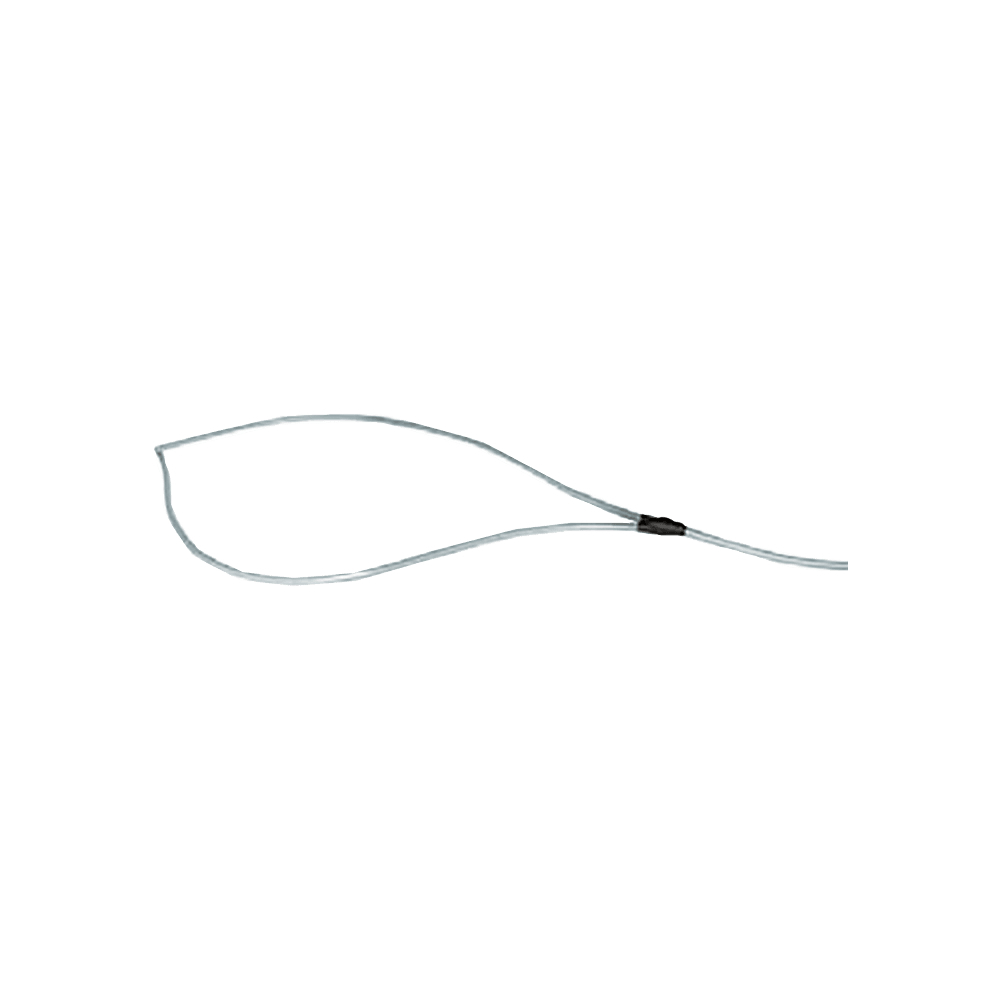

2037L | Sestavená indukční smyčka s obvodem 6 m, s přívodním kabelem 10 m | - 25 % 5 538 Kč 4 154 Kč | 5 026 Kč | Na dotaz |
|
2042L | Sestavená indukční smyčka s obvodem 12 m, s přívodním kabelem 15 m | - 25 % 5 954 Kč 4 465 Kč | 5 403 Kč | Na dotaz |
|

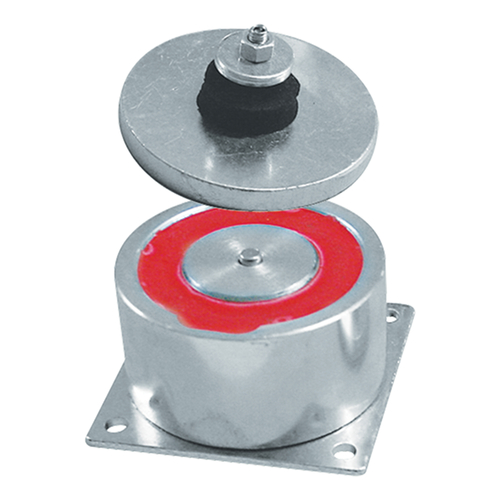

2569L | Elektromagnet 24 V ac pro uzamčení ramene ve vidlici pevné podpěry (přísavka) | - 25 % 3 510 Kč 2 632 Kč | 3 185 Kč | Do košíku |
|

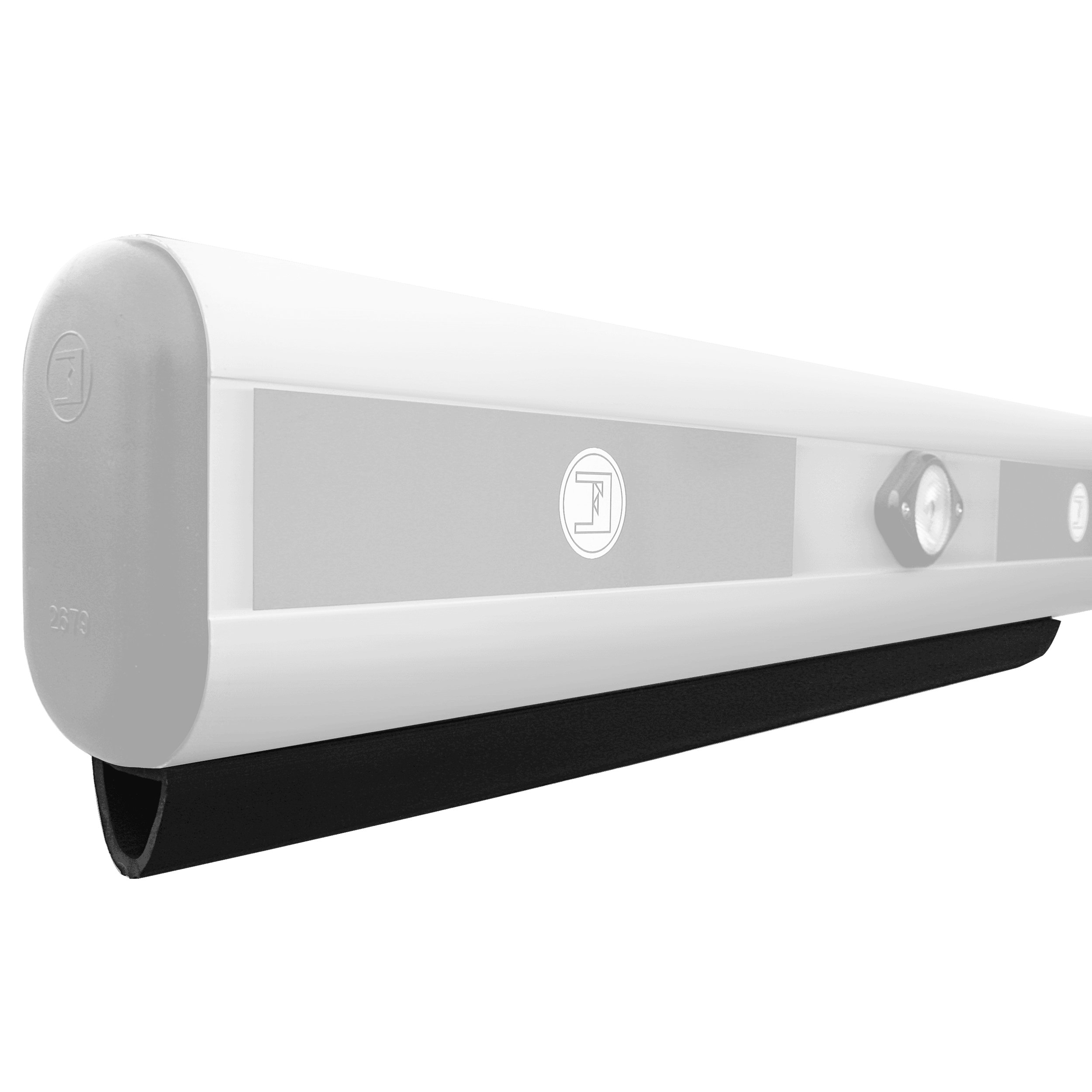

5023L | Gumový profil pod hliníkové rameno | - 25 % 351 Kč 264 Kč | 319 Kč | Do košíku |
|
60L | Změna barvy RAL | - 25 % 14 040 Kč 10 530 Kč | 12 741 Kč | Na dotaz |
|

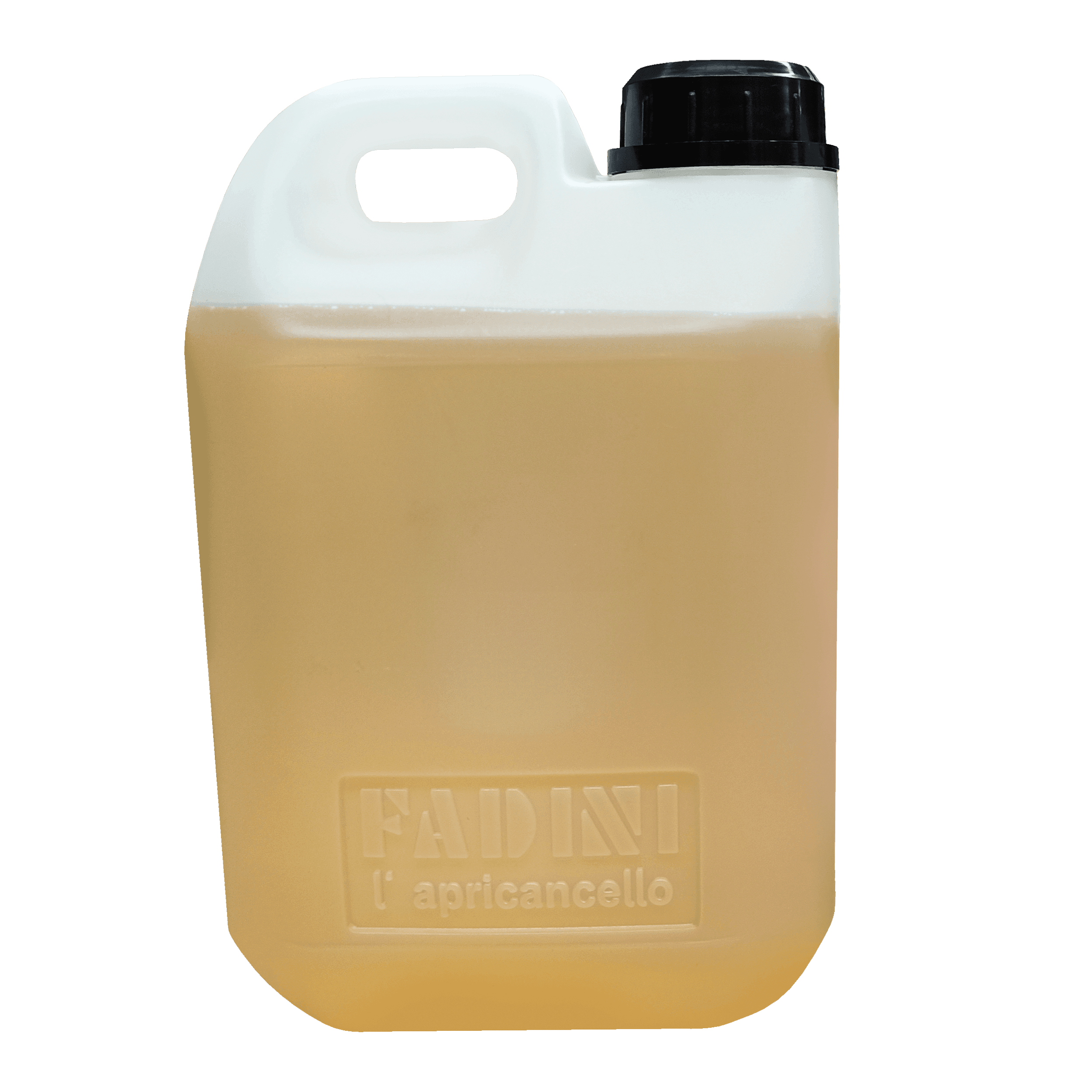

708L | Olej typu „FADINI HF.PLI oil“ pro pohon v kanystru o objemu 2 litry | - 25 % 1 170 Kč 878 Kč | 1 062 Kč | Do košíku |
|

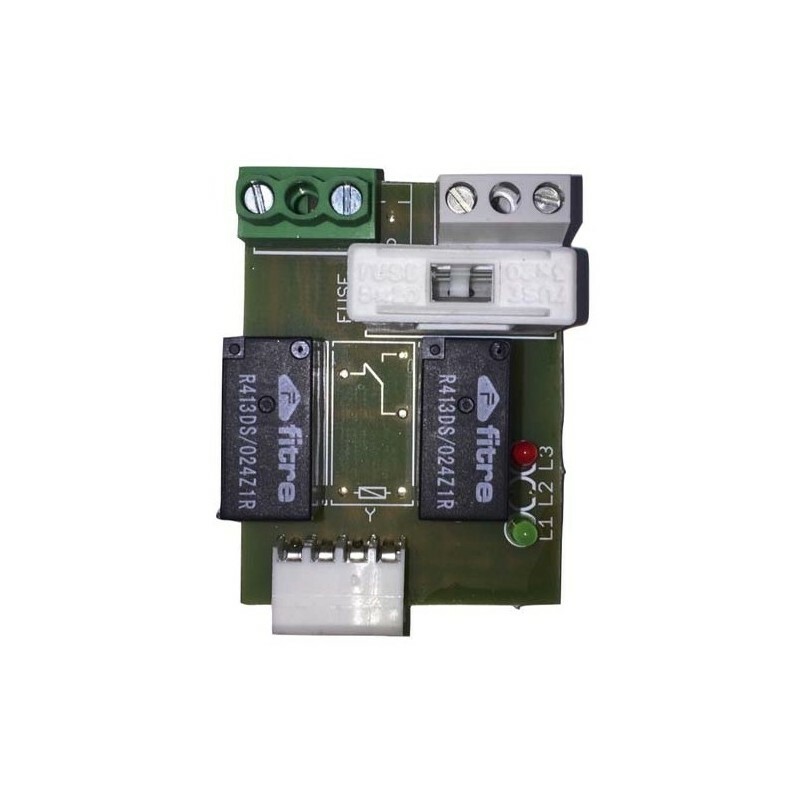

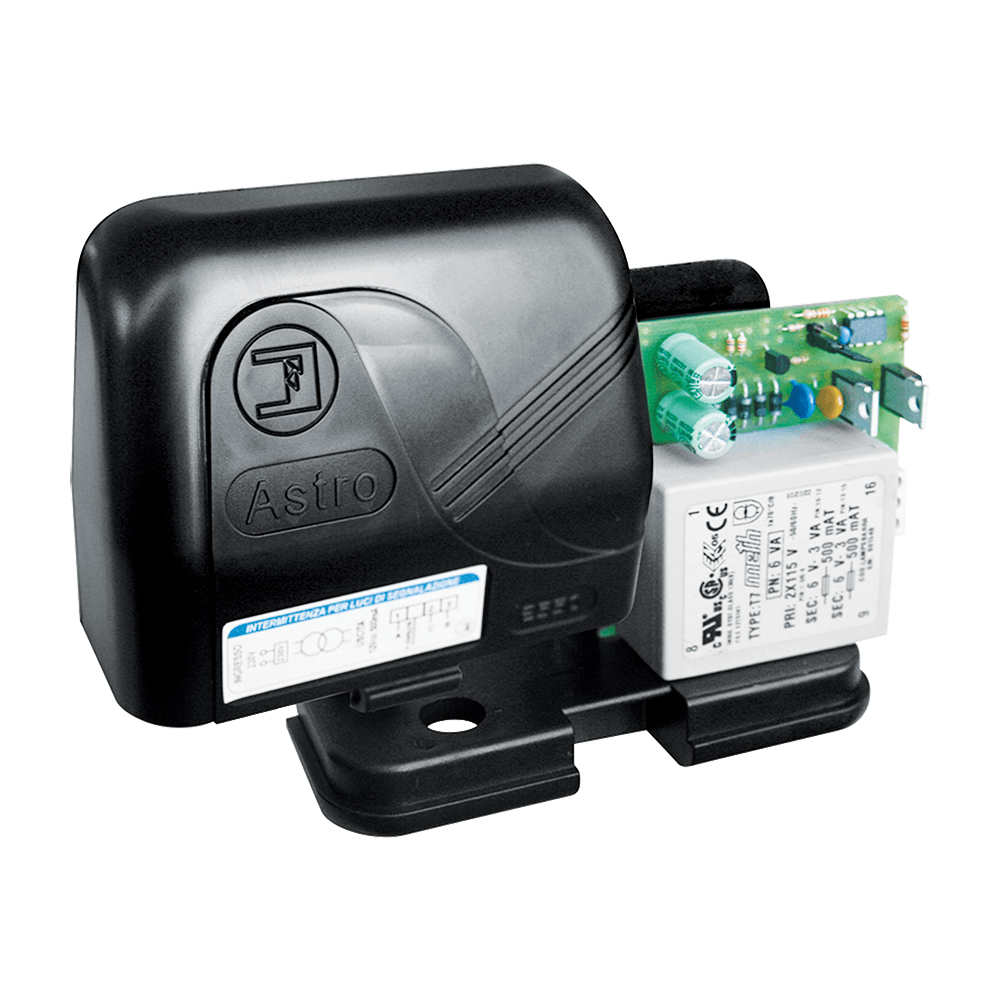

7283L | Elektronická řídicí jednotka LED diod na ramenu pro efekt semaforu | - 25 % 3 562 Kč 2 672 Kč | 3 233 Kč | Do košíku |
|

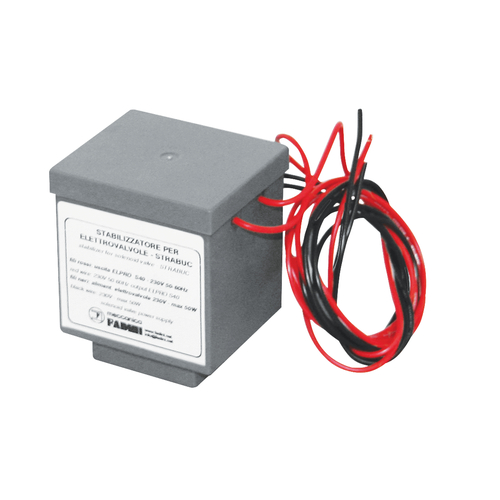

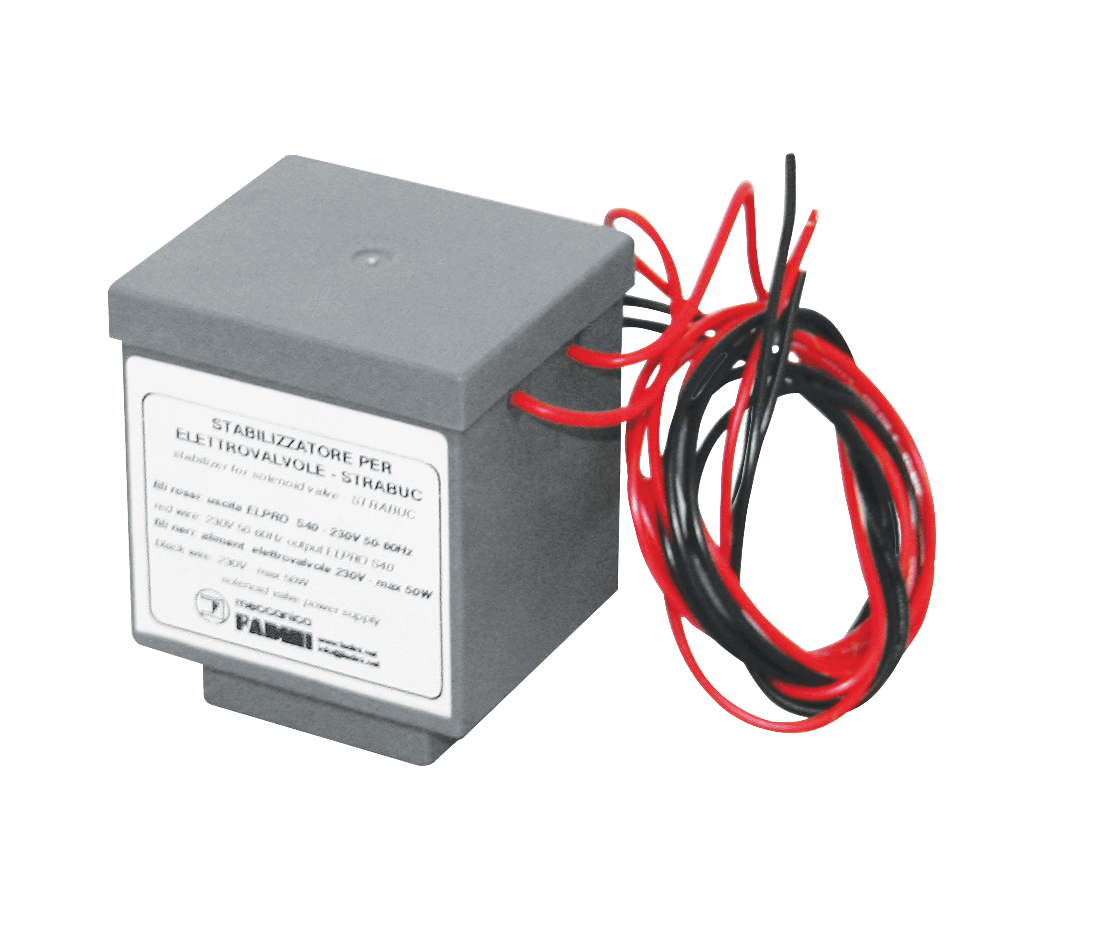

9321L | Stabilizátor napětí 24 V dc | - 25 % 3 224 Kč 2 418 Kč | 2 926 Kč | Do košíku |
|

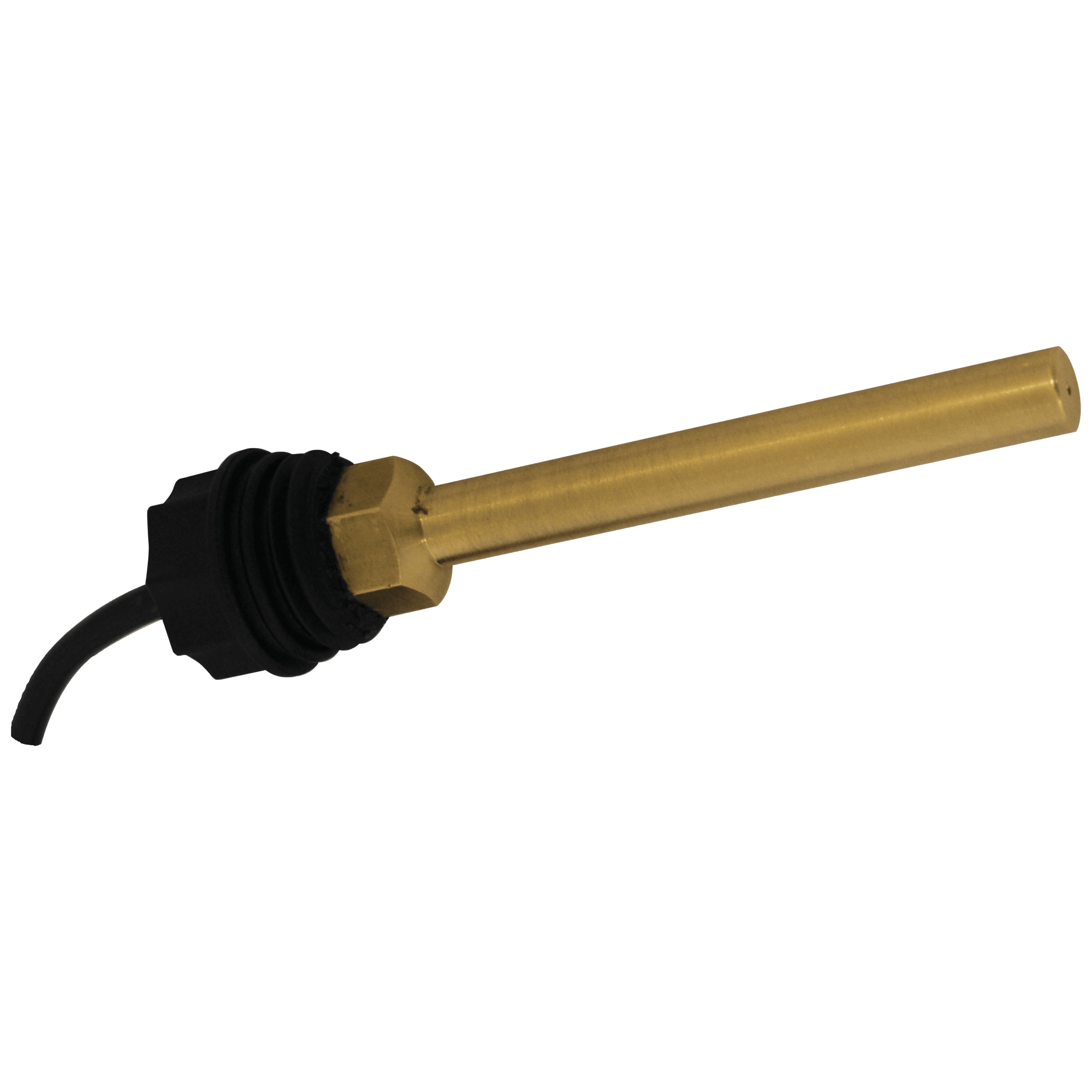

9730L | Tepelná sonda s elektrickým rezistorem 230 V ac – 50 Hz, včetně napájecího kabelu | - 25 % 6 630 Kč 4 973 Kč | 6 017 Kč | Na dotaz |
|

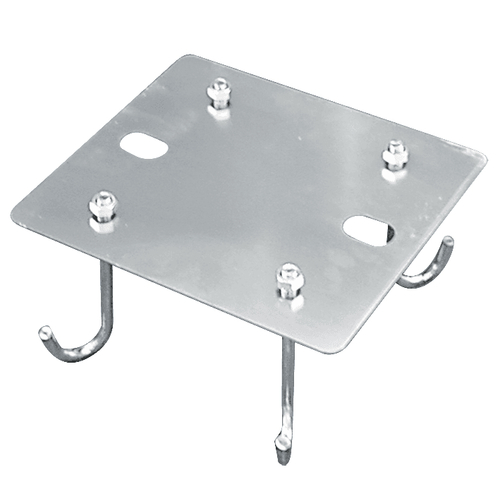

9827L | Kotevní deska z pozinkované oceli s kotevními šrouby | - 25 % 1 144 Kč 858 Kč | 1 038 Kč | Do košíku |
|

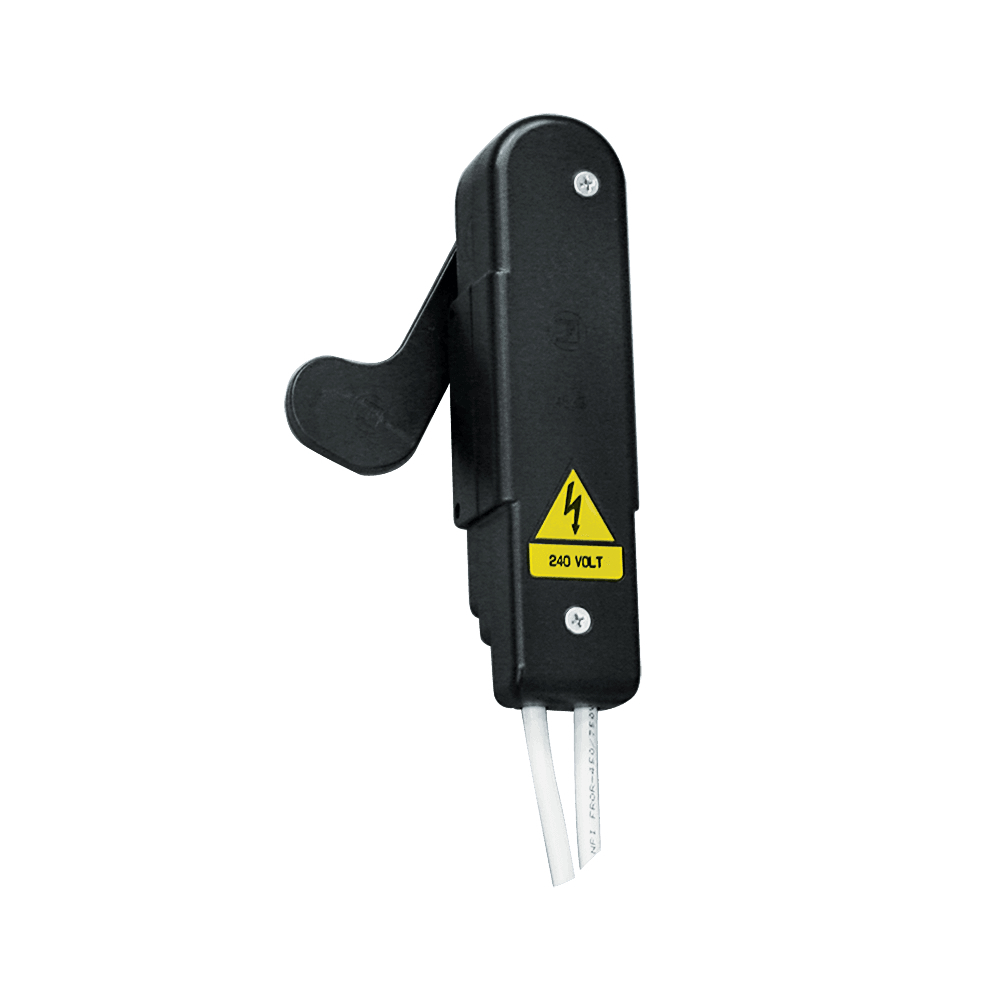

9828L | Automatický spínač vysokého napětí při zavřených dveřích s kontrolní páčkou | - 25 % 1 534 Kč 1 150 Kč | 1 392 Kč | Na dotaz |
|

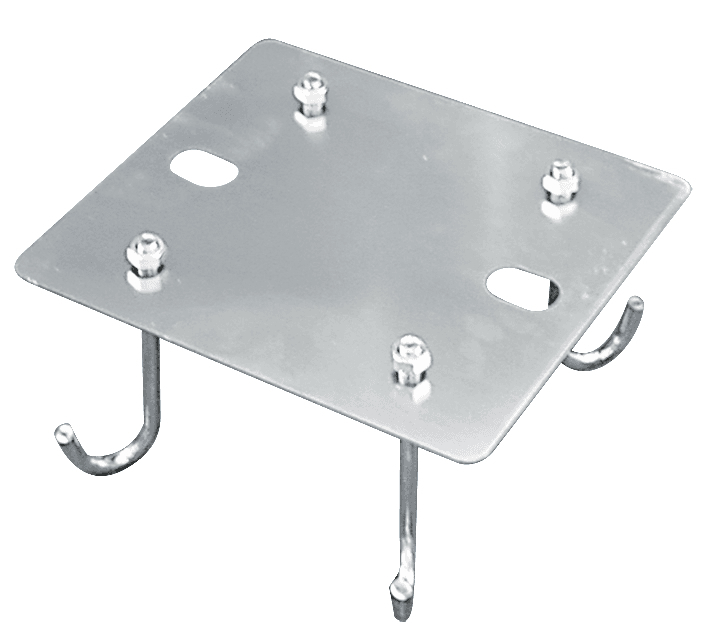

9829L | Kotevní deska z nerezové oceli AISI 304 s kotevními šrouby | - 25 % 2 600 Kč 1 950 Kč | 2 360 Kč | Na dotaz |
|
9840L | AL.FLEX 34 ovládací zařízení pro LED diody umístěné na ramenu | - 25 % 2 028 Kč 1 521 Kč | 1 840 Kč | Do košíku |
|

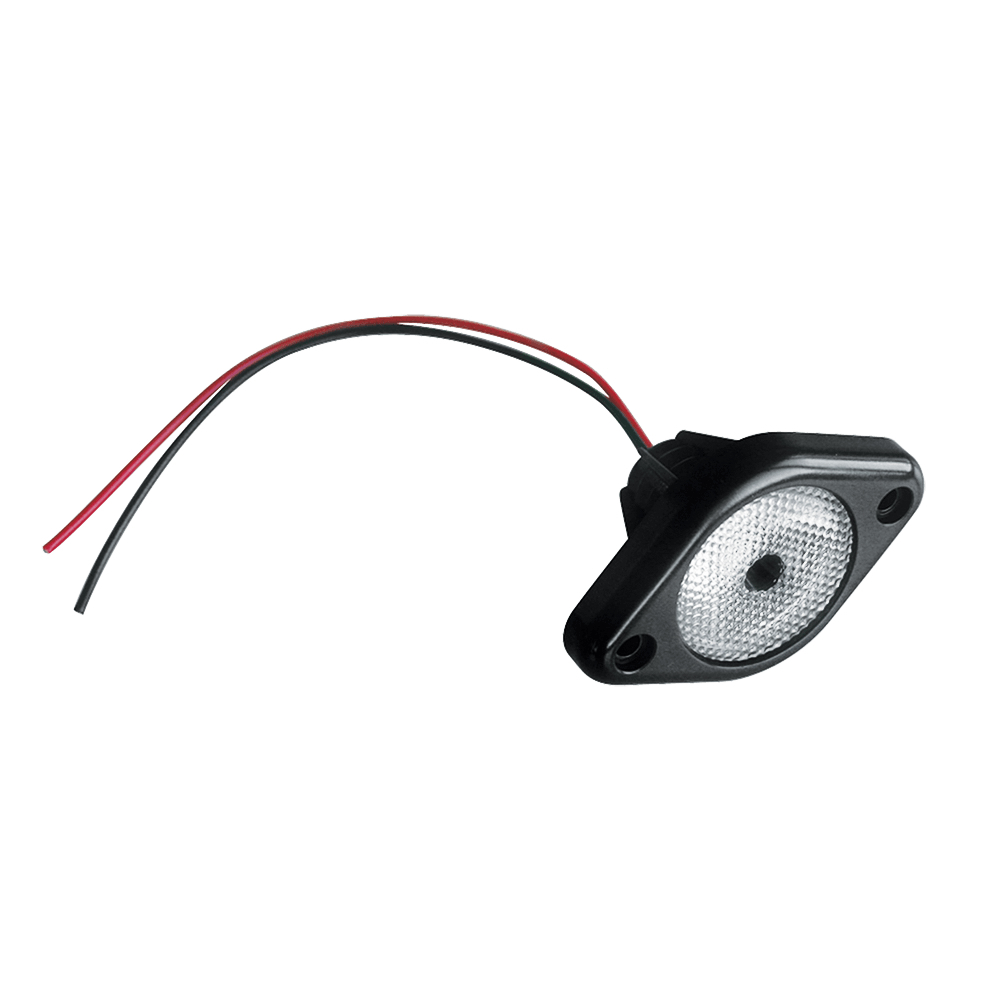

9869L | Dvoubarevné LED světlo zelená-červená 12 V dc pro ramena s čočkou, uložením a kabelem | - 25 % 780 Kč 585 Kč | 708 Kč | Do košíku |
|

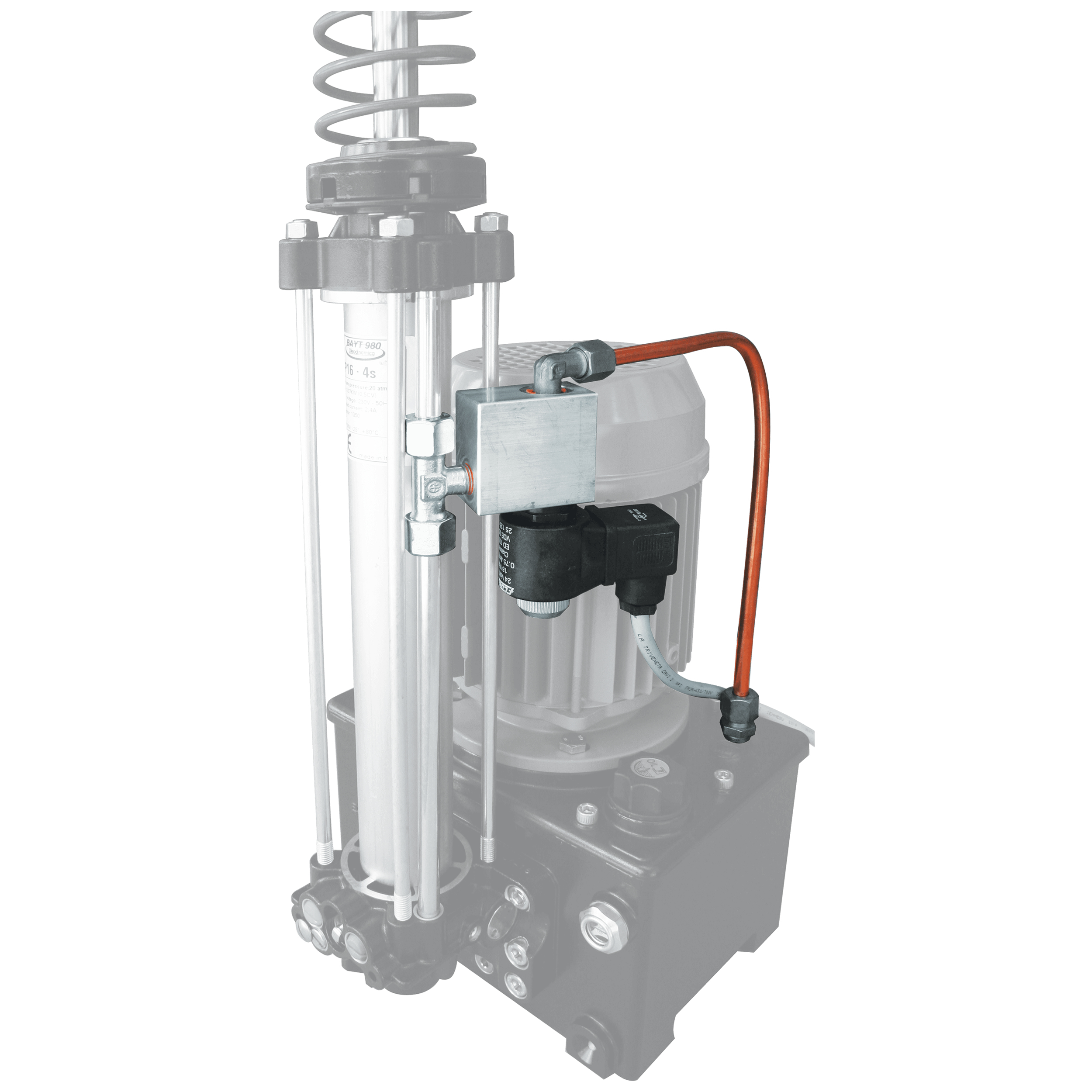

9873L | Zařízení pro případ výpadku elektrické energie | - 25 % 16 198 Kč 12 149 Kč | 14 700 Kč | Na dotaz |
|

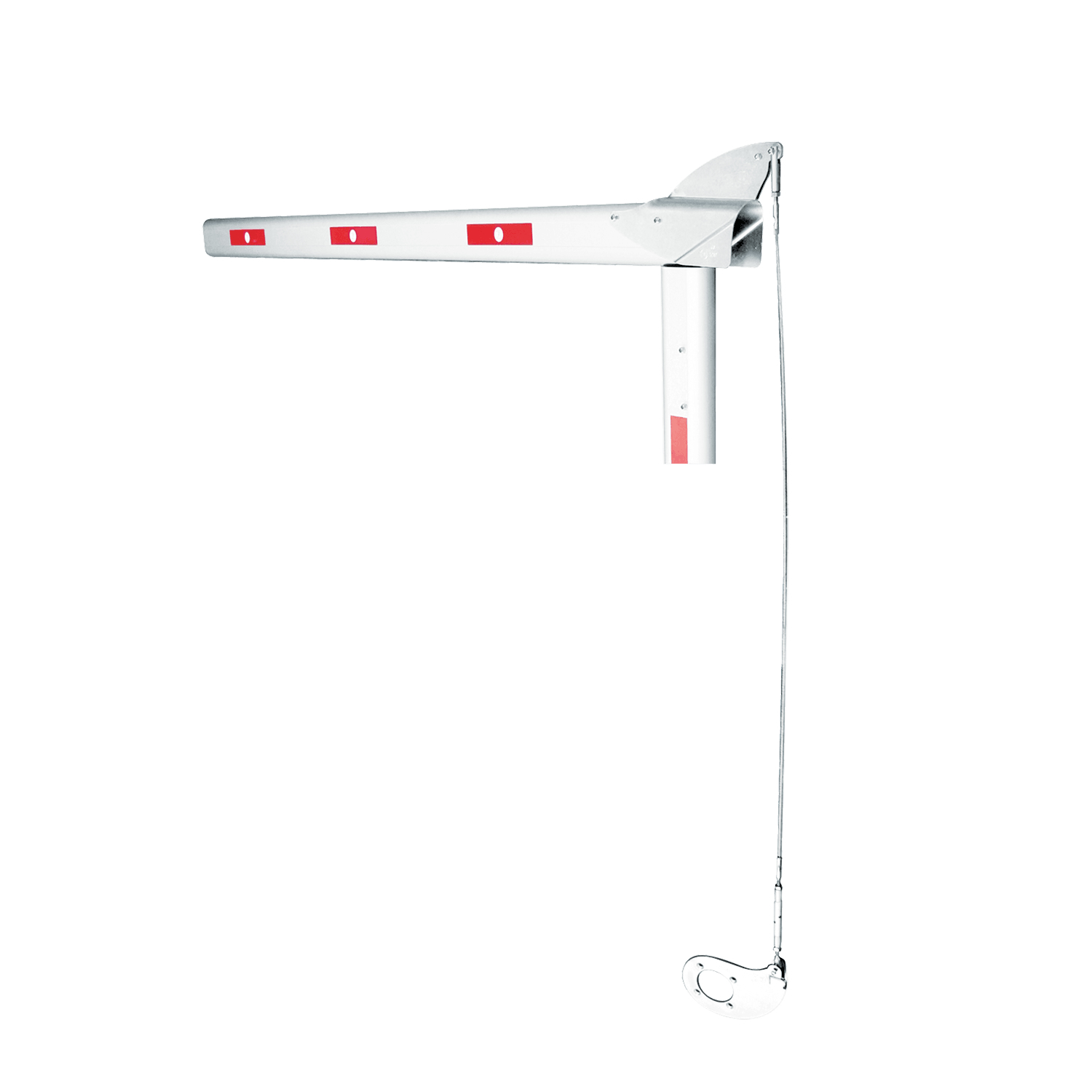

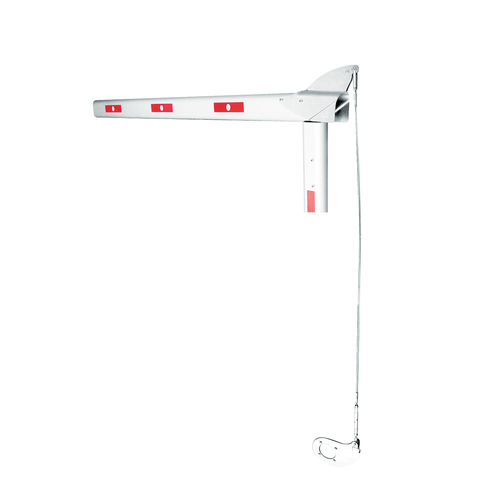

9879DXL | Dvě ramena na míru s kloubem, lankem a raménkem, pravostranná verze | - 25 % 20 228 Kč 15 171 Kč | 18 357 Kč | Na dotaz |
|
9879SXL | Dvě ramena na míru s kloubem, lankem a raménkem, levostranná verze | - 25 % 20 228 Kč 15 171 Kč | 18 357 Kč | Na dotaz |
|
9888L | Modré LED světlo 24 V ac na skříň s čočkou, uložením a kabelem | - 25 % 780 Kč 585 Kč | 708 Kč | Na dotaz |
|

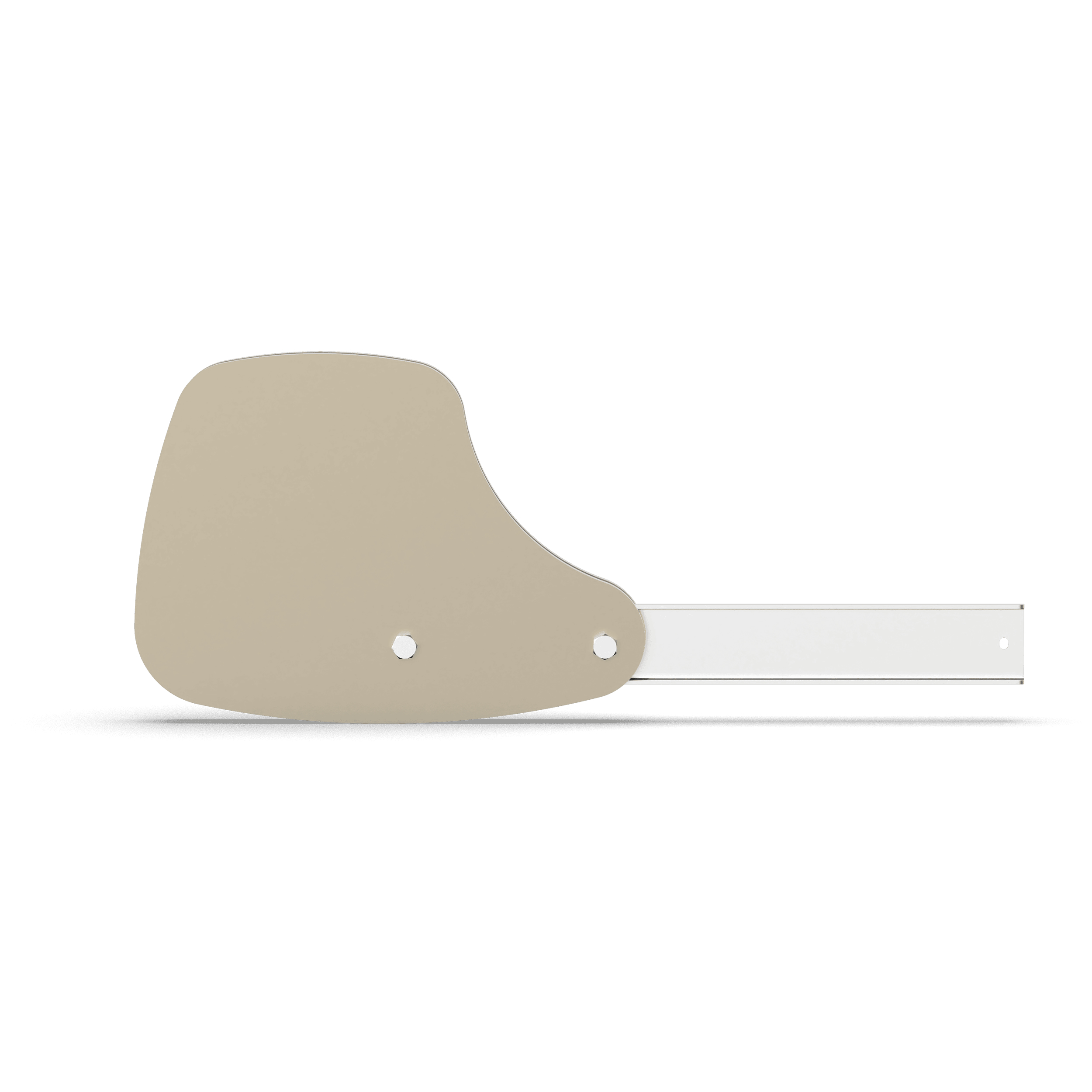

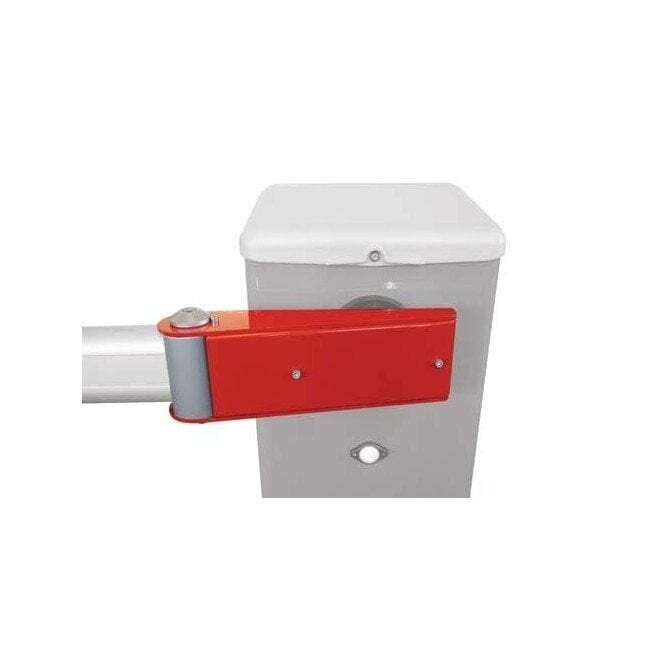

9897L | ALA.180 úchyt ramene | - 25 % 13 832 Kč 10 374 Kč | 12 553 Kč | Do košíku |
Řídicí jednotka
| Kód | Popis | Cena bez DPH |
Cena s DPH |
||
|
9899L | ELPRO 980 elektronická řídicí jednotka pro dopravní závory BAYT 980 | - 25 % 5 954 Kč 4 465 Kč | 5 403 Kč | Do košíku |
Technické údaje
Napájecí napětí (V ac - Hz)
230 - 50
Příkon (W)
510
Proud (A)
2,4
Výkon (kW - HP)
0,37 - 0,5
Provozní teplota (°C)
-20 ÷ +80
Provozní tlak (atm)
20
Maximální tlak (atm)
40
Stupeň ochrany
IP 65
Typ oleje
708L
Objem nádrže (l)
2,5
Hmotnost bez ramene (kg)
75
Frekvence použití
velmi intenzivní

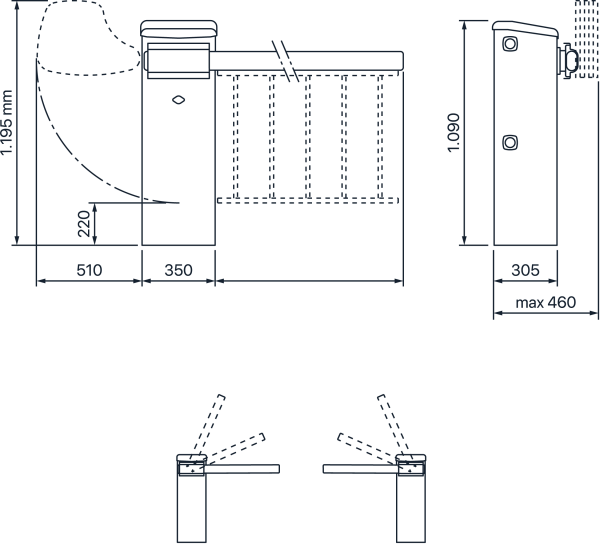

Rozměry
