COMBI 740

Pro rotační brány s maximální velikostí křídla 4 m Podzemní hydraulický pohon Pro rezidenční a průmyslové použití
230 V ac

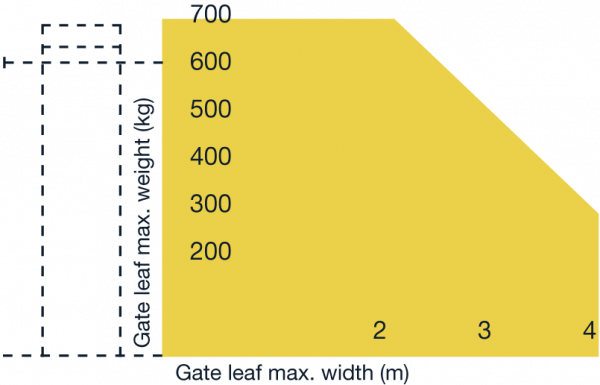

MAX 700 kg / 4 m

NENÁPADNÝ, SILNÁ A SKRYTÁ JEDNOTKA

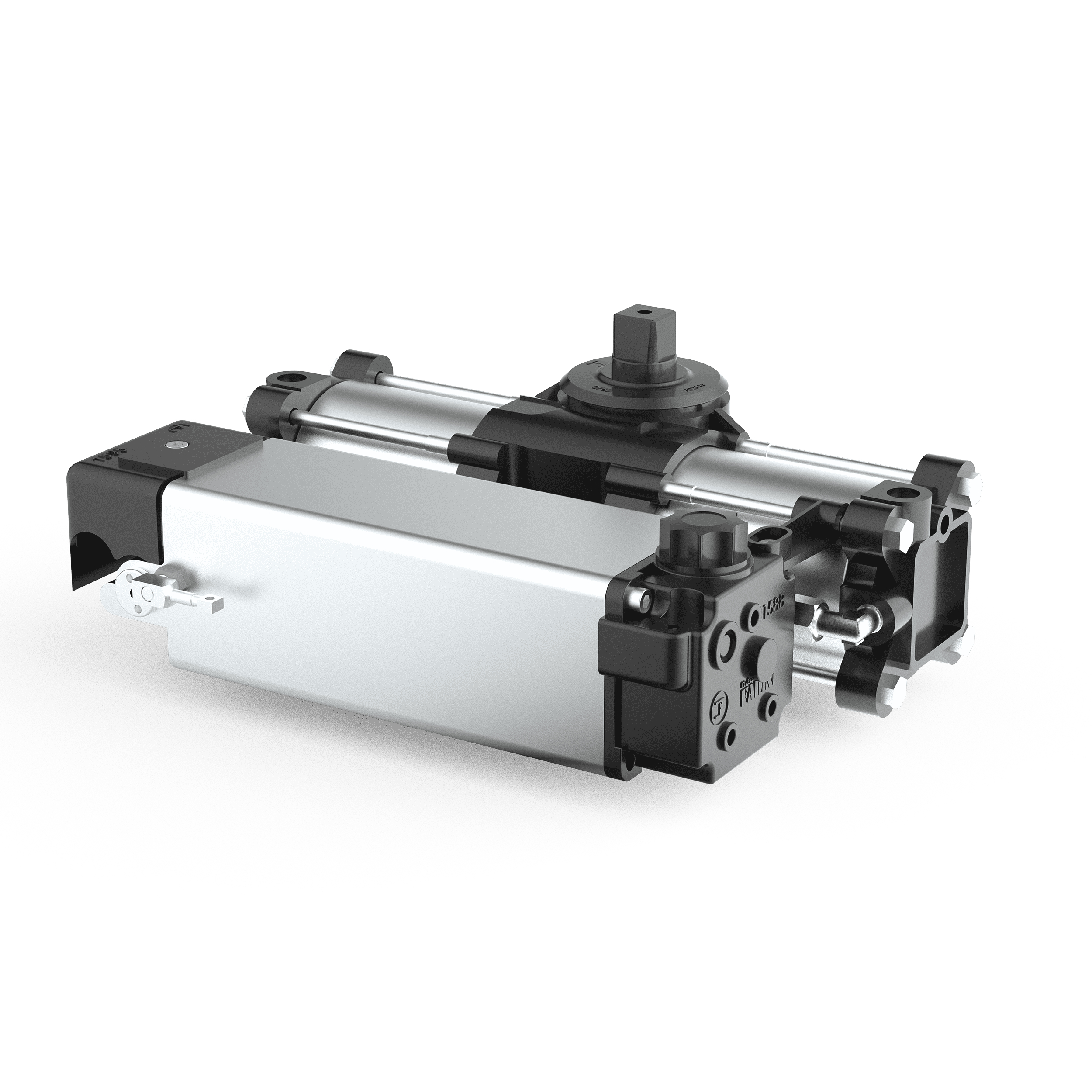

Kompaktní hydraulická jednotka a integrovaný pohon ve vlastním ochranném krytu z povrchově upravené oceli (tloušťka 3 mm, pozinkováno) pro zajištění odolnosti vůči korozi. Ochranný kryt je k dispozici ve verzi z nerezové oceli AISI 304. Nevyžaduje žádnou zvláštní údržbu.

HYDRAULICKÝ

Široká řada verzí (pravostranná a levostranná) vyhoví všem typům instalací: reverzibilní, bez hydraulického blokování, s obousměrným hydraulickým blokováním (ireverzibilní), se zpomalením (hydraulickým brzděním) ve fázi otevírání a zavírání a s regulátorem průtoku. Regulace tlačné a tažné síly prostřednictvím ventilů maximálního tlaku. Možnost otevření 110° nebo 175°; bezpečný a bezhlučný chod.

BEZPEČNÝ

Nouzové odblokování z lisované oceli, které lze snadno ovládat zevnitř i zvenčí speciálním ergonomickým klíčem.

TESTOVANÝ A CERTIFIKOVANÝ

Označení CE s přezkoušením typu.

COMBI 740 otevírání 110°

Kód Verze Obousměrné hydraulické blokování (ireverzibilní) Brzdění při otevírání/zavírání Regulátor průtoku Max. délka křídla (m) Max. hmotnost křídla (kg) Cena
bez DPH		 Cena
s DPH
767789BB3DXL pravá • • • 4 700 - 25 % 24 882 Kč 18 661 Kč 22 580 Kč Na dotaz
767789BB3SXL levá • • • 4 700 - 25 % 24 882 Kč 18 661 Kč 22 580 Kč Na dotaz
76778BB3DXL pravá • • - 4 700 - 25 % 20 826 Kč 15 620 Kč 18 900 Kč Do košíku
76778BB3SXL levá • • - 4 700 - 25 % 20 826 Kč 15 620 Kč 18 900 Kč Do košíku
76779BB3DXL pravá • - • 4 700 - 25 % 22 984 Kč 17 238 Kč 20 858 Kč Na dotaz
76779BB3SXL levá • - • 4 700 - 25 % 22 984 Kč 17 238 Kč 20 858 Kč Na dotaz
7677BB3DXL pravá • - - 3 700 - 25 % 18 928 Kč 14 196 Kč 17 177 Kč Do košíku
7677BB3SXL levá • - - 3 700 - 25 % 18 928 Kč 14 196 Kč 17 177 Kč Do košíku
76789N3DXL pravá - • • 4 700 - 25 % 24 076 Kč 18 057 Kč 21 849 Kč Na dotaz
76789N3SXL levá - • • 4 700 - 25 % 24 076 Kč 18 057 Kč 21 849 Kč Na dotaz
7678N3DXL pravá - • - 4 700 - 25 % 20 020 Kč 15 015 Kč 18 168 Kč Na dotaz
7678N3SXL levá - • - 4 700 - 25 % 20 020 Kč 15 015 Kč 18 168 Kč Na dotaz
7679N3DXL pravá - - • 4 700 - 25 % 22 178 Kč 16 634 Kč 20 127 Kč Na dotaz
7679N3SXL levá - - • 4 700 - 25 % 22 178 Kč 16 634 Kč 20 127 Kč Na dotaz
767N3DXL pravá - - - 3 700 - 25 % 18 122 Kč 13 592 Kč 16 446 Kč Na dotaz
767N3SXL levá - - - 3 700 - 25 % 18 122 Kč 13 592 Kč 16 446 Kč Na dotaz

COMBI 740 otevírání 175°

Kód Verze Obousměrné hydraulické blokování (ireverzibilní) Brzdění při otevírání/zavírání Regulátor průtoku Max. délka křídla (m) Max. hmotnost křídla (kg) Cena
bez DPH		 Cena
s DPH
769789BB3DXL pravá • • • 4 700 - 25 % 26 494 Kč 19 870 Kč 24 043 Kč Na dotaz
769789BB3SXL levá • • • 4 700 - 25 % 26 494 Kč 19 870 Kč 24 043 Kč Na dotaz
76978BB3DXL pravá • • - 4 700 - 25 % 22 438 Kč 16 828 Kč 20 362 Kč Do košíku
76978BB3SXL levá • • - 4 700 - 25 % 22 438 Kč 16 828 Kč 20 362 Kč Do košíku
76979BB3DXL pravá • - • 4 700 - 25 % 24 596 Kč 18 447 Kč 22 321 Kč Na dotaz
76979BB3SXL levá • - • 4 700 - 25 % 24 596 Kč 18 447 Kč 22 321 Kč Na dotaz
7697BB3DXL pravá • - - 3 700 - 25 % 20 540 Kč 15 405 Kč 18 640 Kč Do košíku
7697BB3SXL levá • - - 3 700 - 25 % 20 540 Kč 15 405 Kč 18 640 Kč Do košíku
76989N3DXL pravá - • • 4 700 - 25 % 25 688 Kč 19 266 Kč 23 312 Kč Na dotaz
76989N3SXL levá - • • 4 700 - 25 % 25 688 Kč 19 266 Kč 23 312 Kč Na dotaz
7698N3DXL pravá - • - 4 700 - 25 % 21 632 Kč 16 224 Kč 19 631 Kč Na dotaz
7698N3SXL levá - • - 4 700 - 25 % 21 632 Kč 16 224 Kč 19 631 Kč Na dotaz
7699N3DXL pravá - - • 4 700 - 25 % 23 790 Kč 17 842 Kč 21 589 Kč Na dotaz
7699N3SXL levá - - • 4 700 - 25 % 23 790 Kč 17 842 Kč 21 589 Kč Na dotaz
769N3DXL pravá - - - 3 700 - 25 % 19 734 Kč 14 801 Kč 17 909 Kč Na dotaz
769N3SXL levá - - - 3 700 - 25 % 19 734 Kč 14 801 Kč 17 909 Kč Na dotaz

Příslušenství

Kód Popis Verze Otevírání Cena
bez DPH		 Cena
s DPH

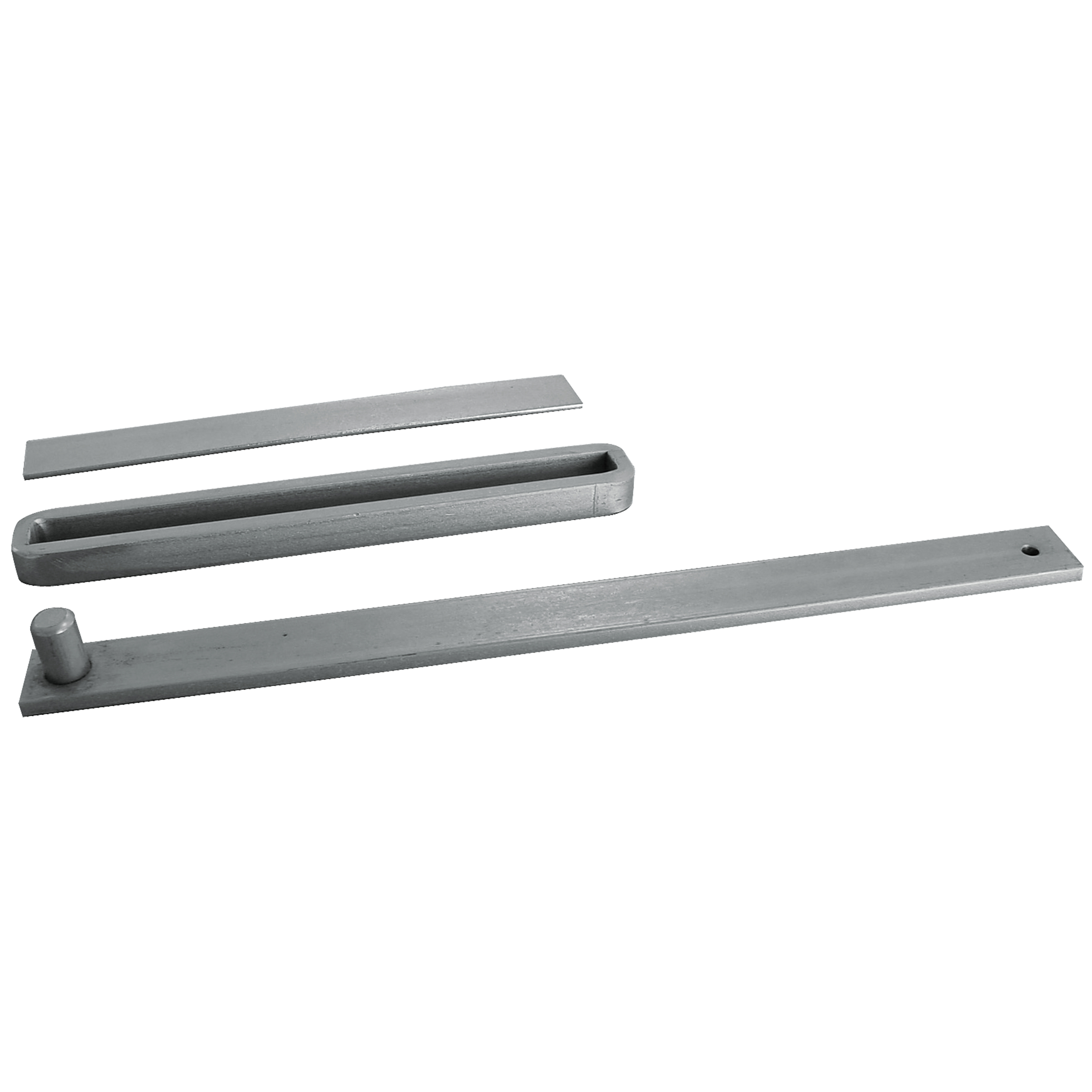

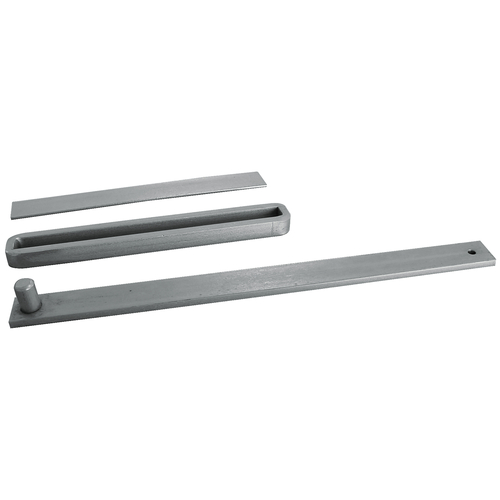

7033L Příslušenství k montáži pohonu mimo osu (z pozinkované oceli) - 175° - 25 % 1 196 Kč 897 Kč 1 085 Kč Na dotaz

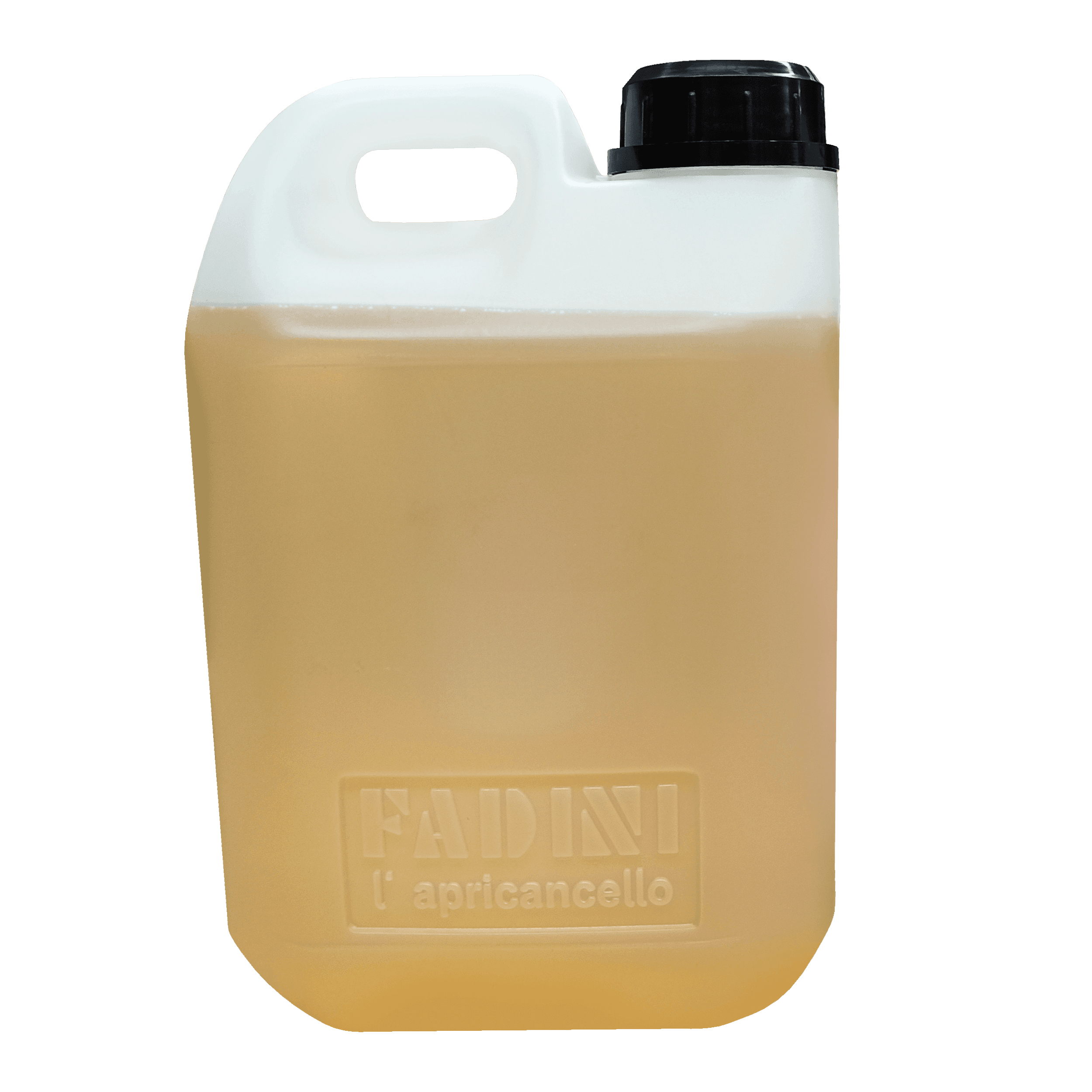

708L Olej typu „FADINI HF.PLI oil“ pro pohon v kanystru o objemu 2 litry - - - 25 % 1 170 Kč 878 Kč 1 062 Kč Do košíku

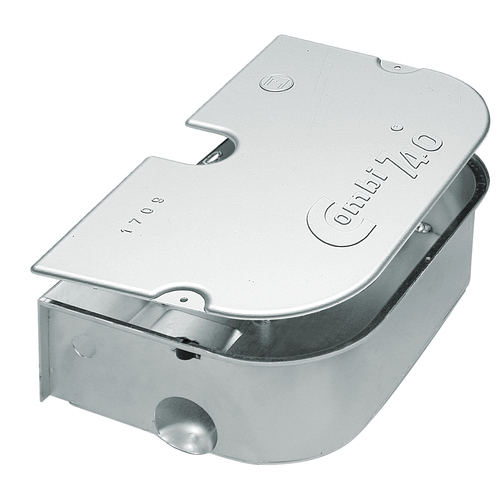

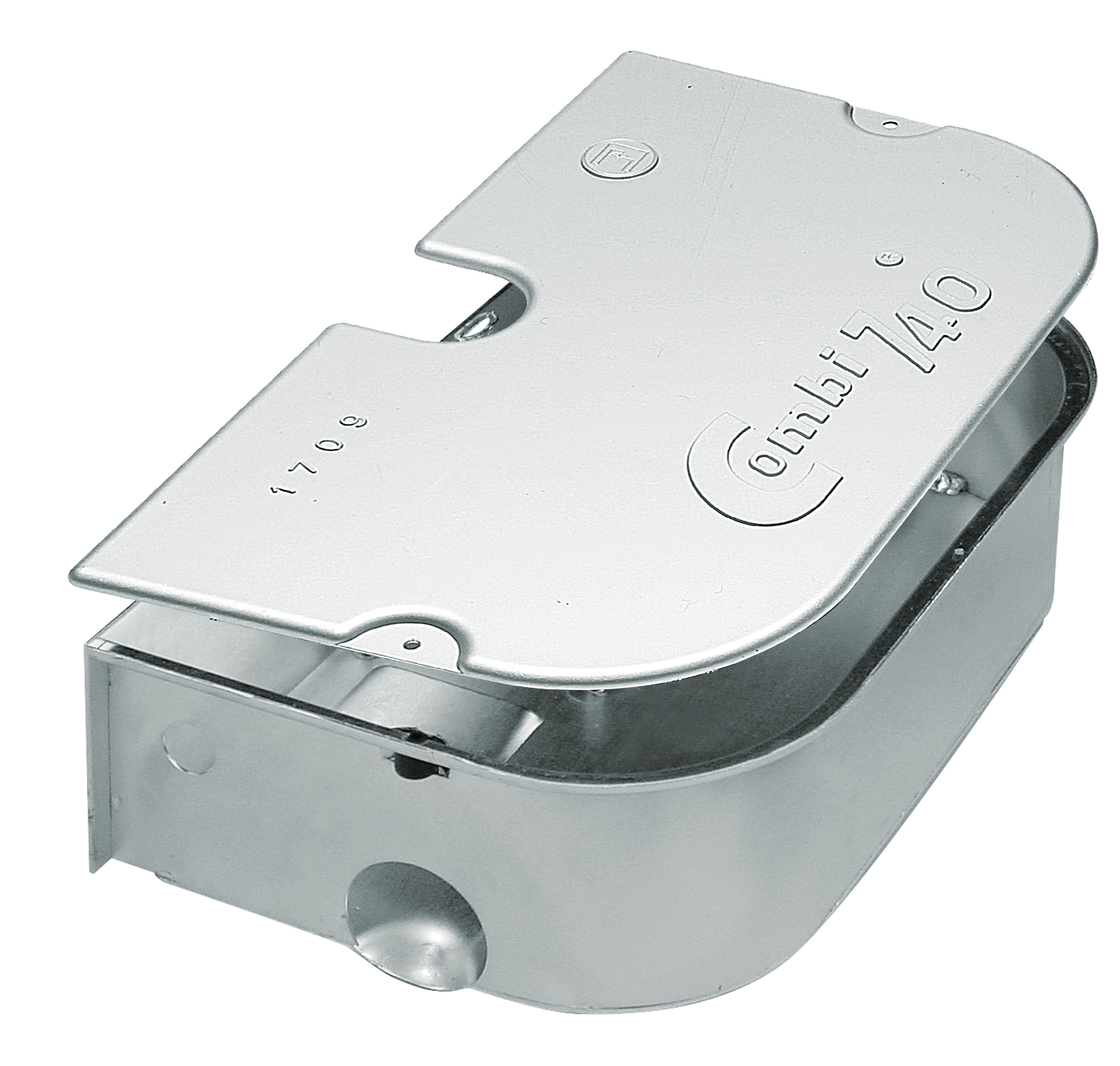

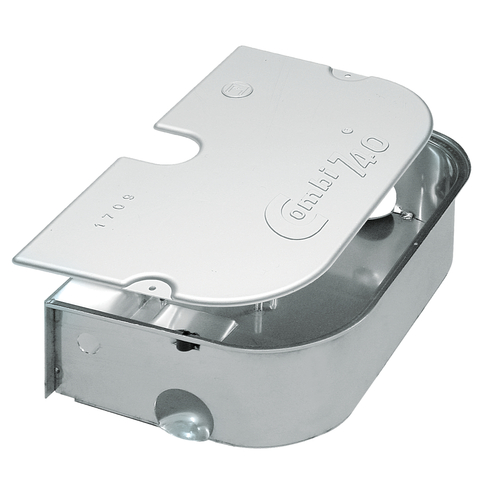

745L Pozinkovaný ochranný kryt z oceli s hliníkovým krytem - 110°/175° - 25 % 2 704 Kč 2 028 Kč 2 454 Kč Do košíku

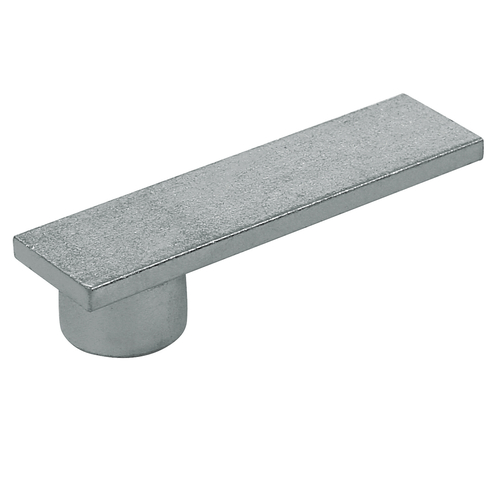

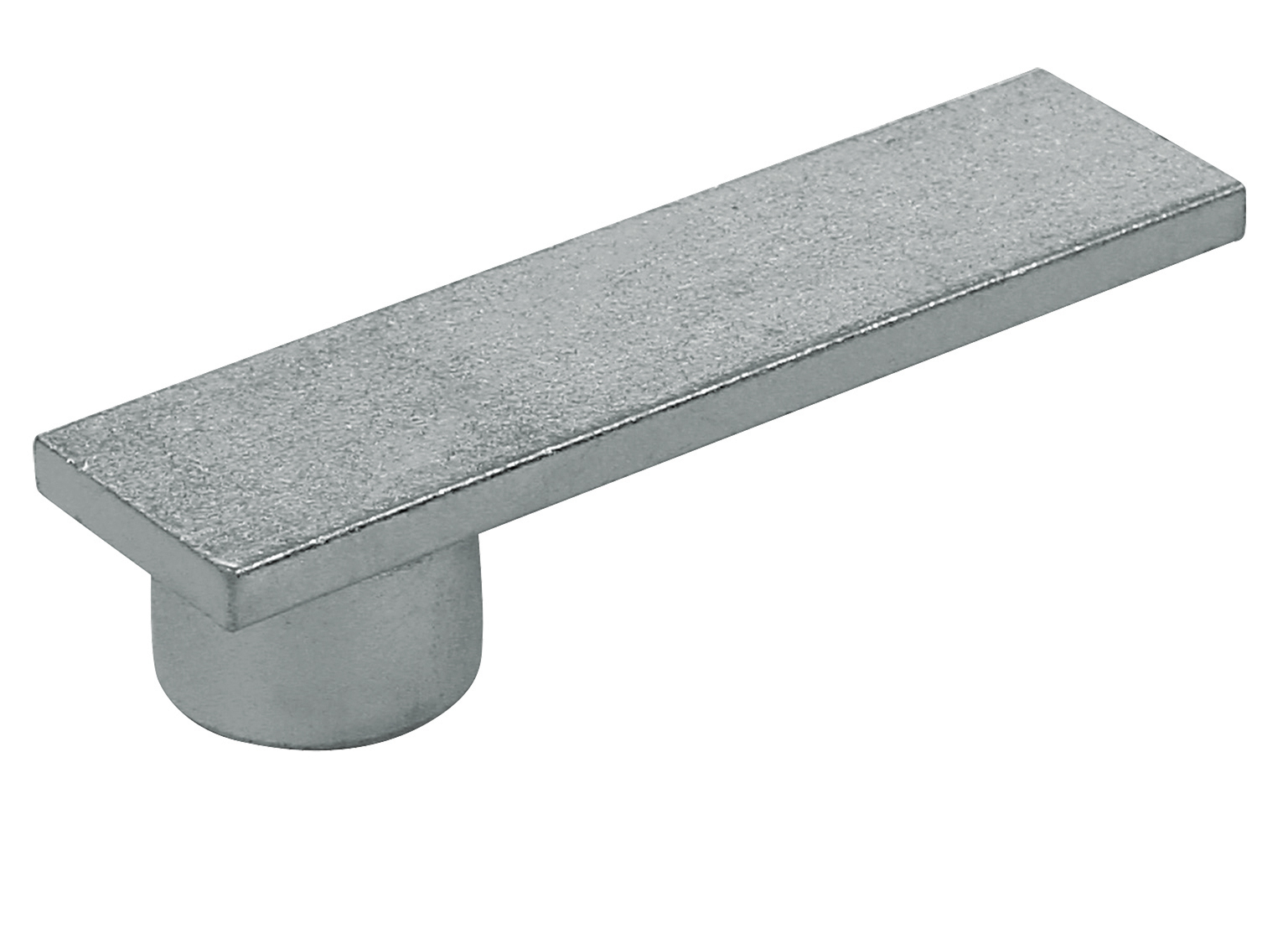

746DXL Pozinkovaný spodní úchyt brány z oceli se čtvercovým unášecím otvorem, k navaření na křídlo brány pravý 110°/175° - 25 % 650 Kč 488 Kč 590 Kč Do košíku
746SXL Pozinkovaný spodní úchyt brány z oceli se čtvercovým unášecím otvorem, k navaření na křídlo brány levý 110°/175° - 25 % 650 Kč 488 Kč 590 Kč Do košíku

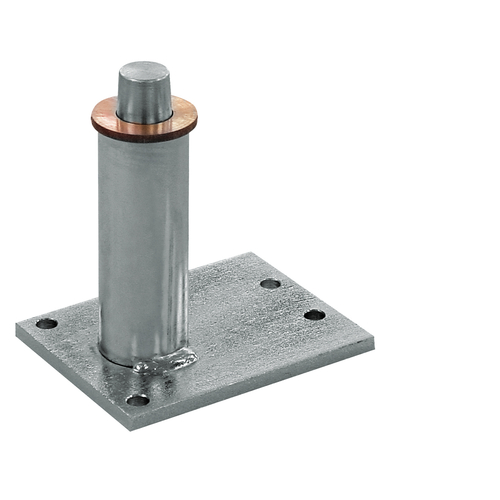

747L Pozinkovaný pant z oceli se základovou deskou a bronzovou podložkou - 110°/175° - 25 % 1 040 Kč 780 Kč 944 Kč Do košíku

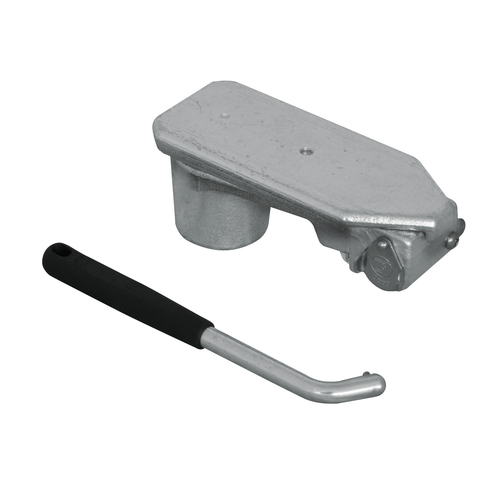

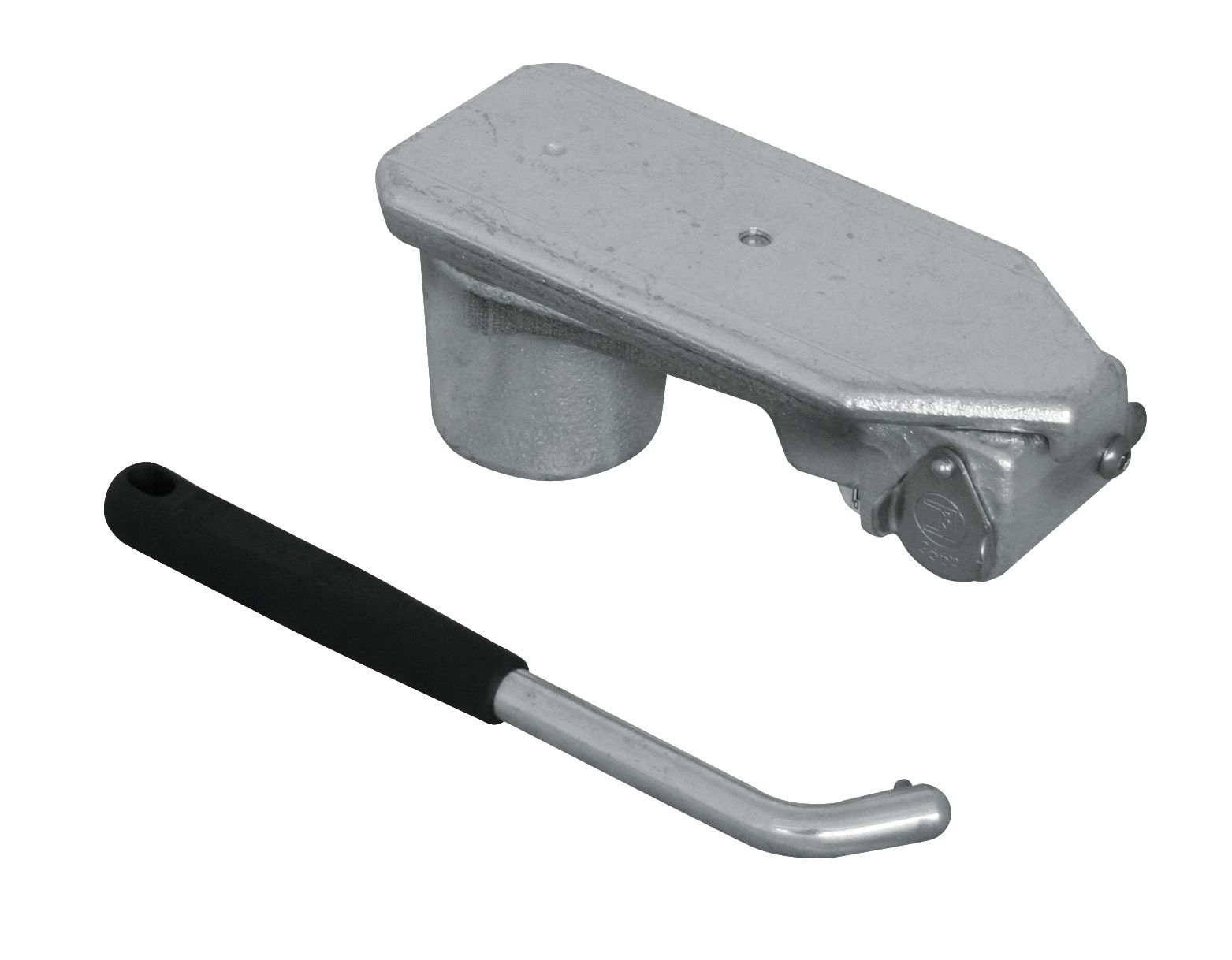

748DXL Pozinkovaný úchyt brány z oceli se speciálním ergonomickým odblokovacím klíčem pro případ nouze pravý 110°/175° - 25 % 2 860 Kč 2 145 Kč 2 595 Kč Do košíku
748SXL Pozinkovaný úchyt brány z oceli se speciálním ergonomickým odblokovacím klíčem pro případ nouze levý 110°/175° - 25 % 2 860 Kč 2 145 Kč 2 595 Kč Do košíku

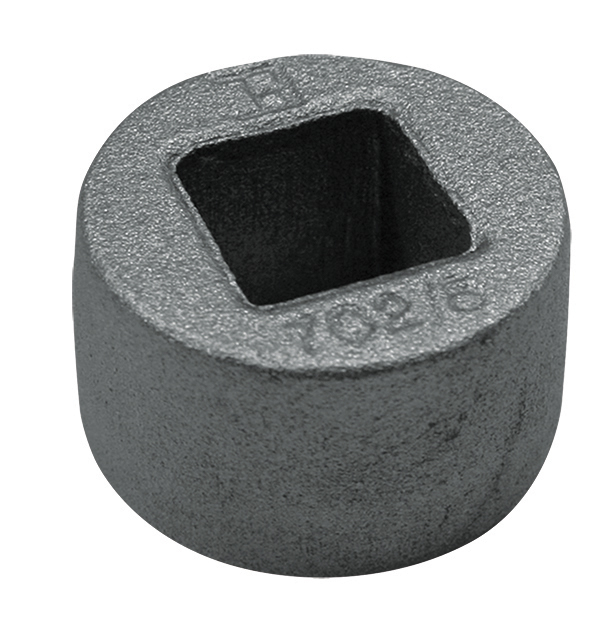

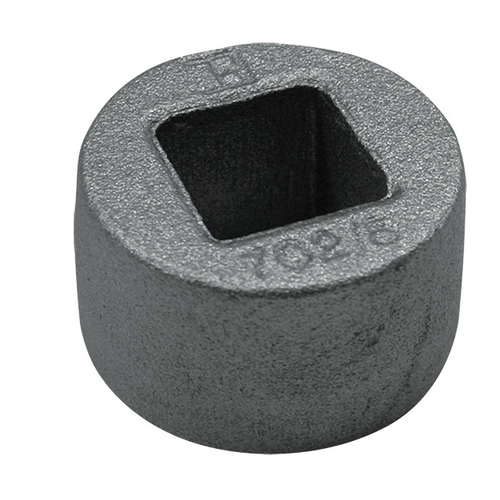

761L Pant se čtvercovým otvorem k navaření na křídlo brány - 110°/175° - 25 % 364 Kč 273 Kč 330 Kč Do košíku

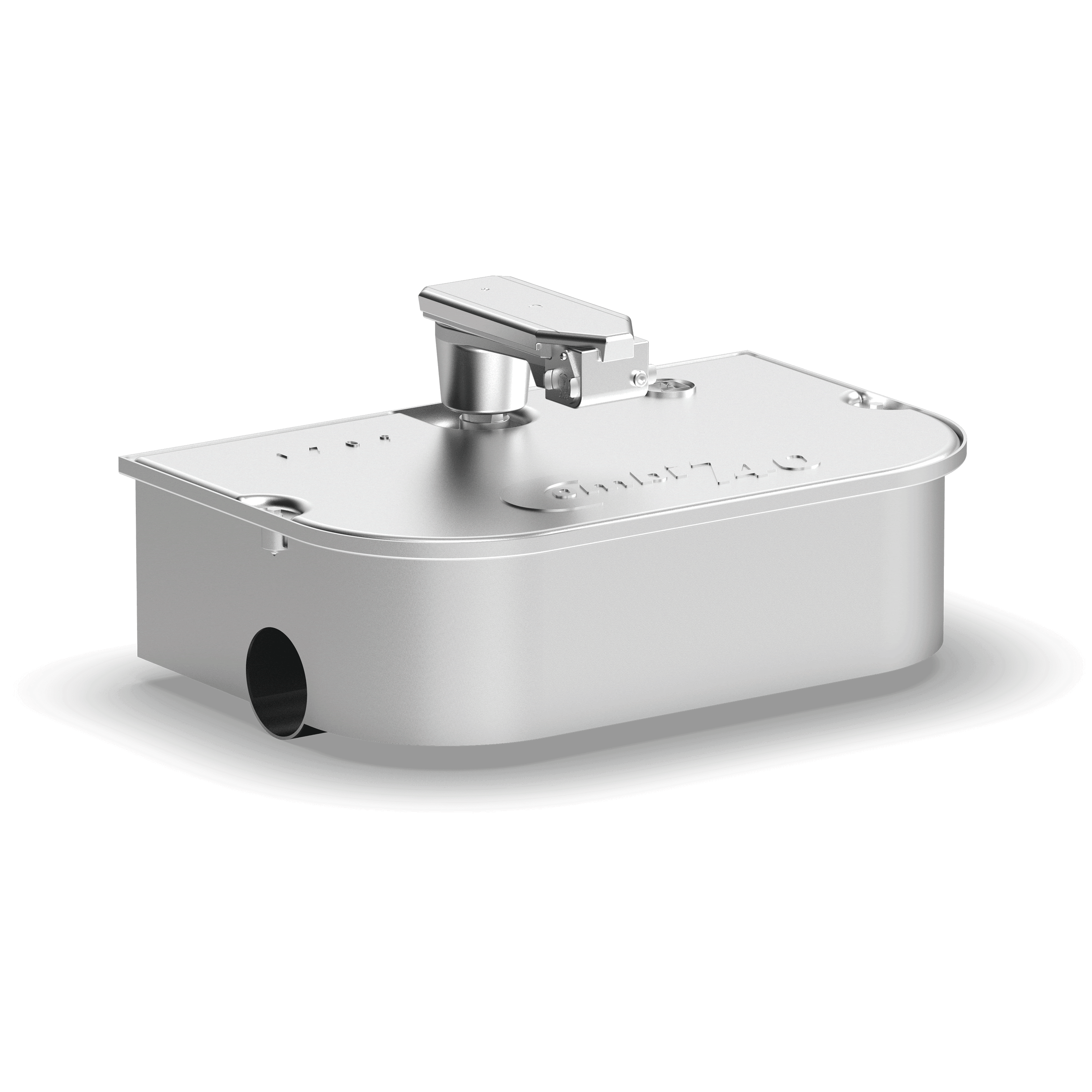

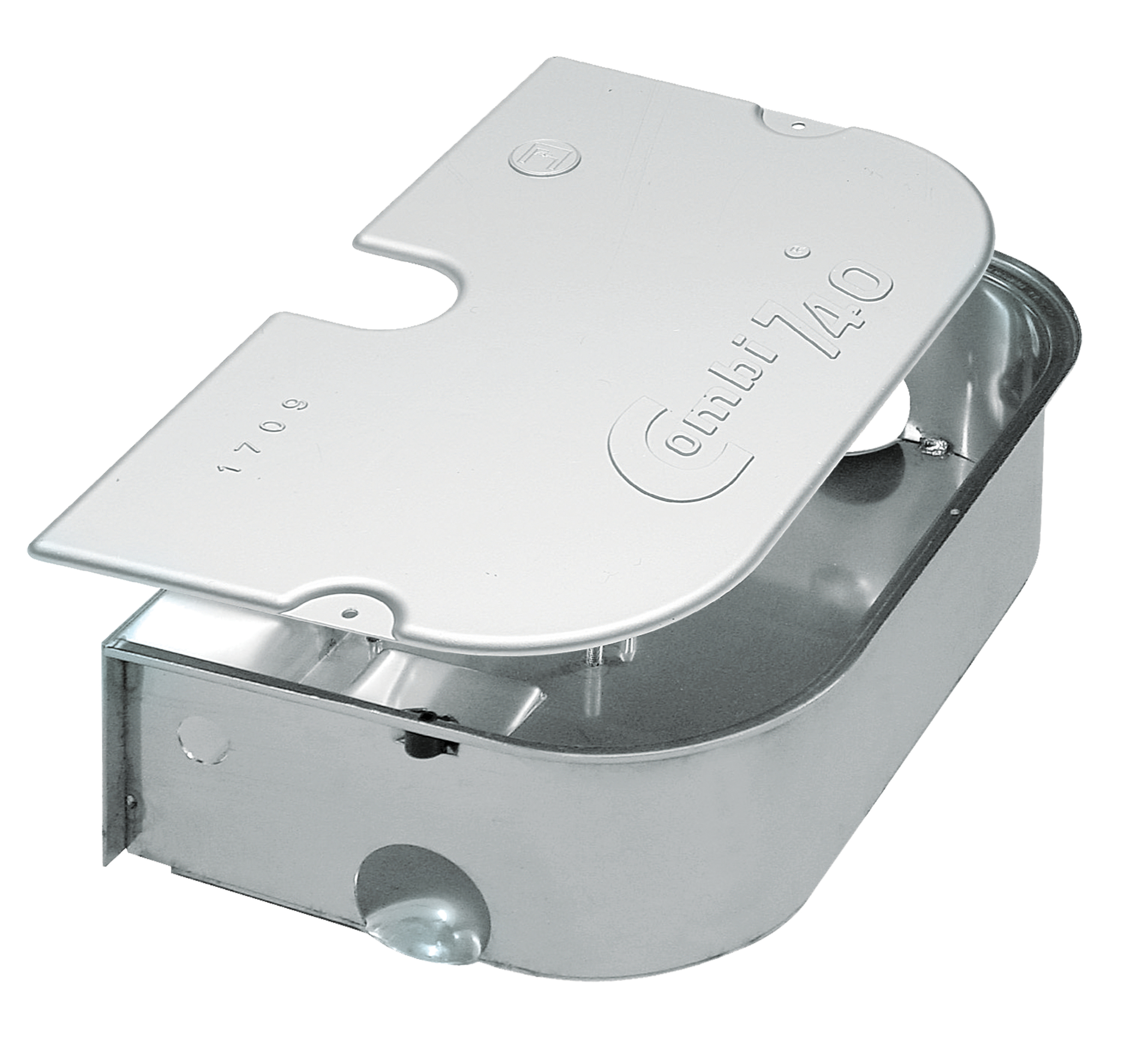

762L Ochranný kryt z nerezové oceli AISI 304 s hliníkovým krytem - 110°/175° - 25 % 8 112 Kč 6 084 Kč 7 362 Kč Do košíku

Řídicí jednotka

Kód Popis Cena
bez DPH		 Cena
s DPH
7047L ELPRO 27 elektronická řídicí jednotka pro rotační brány s jedním nebo se dvěma křídly 230 V ac 1PH - 25 % 7 436 Kč 5 577 Kč 6 748 Kč Do košíku
Technické údaje
Napájecí napětí (V ac - Hz)
230 - 50
Příkon (W)
250
Proud (A)
1,2
Výkon (kW / HP)
0,18 / 0,25
Krouticí moment (Nm)
250 - 400
Provozní teplota (°C)
-20 ÷ +80
Stupeň ochrany
IP 67
Typ oleje
708L
Doba otevírání/zavírání (s)
~23 [110°]
~ 28 [175°]
Hmotnost s ochranným krytem (kg)
27
Frekvence použití
intenzivní

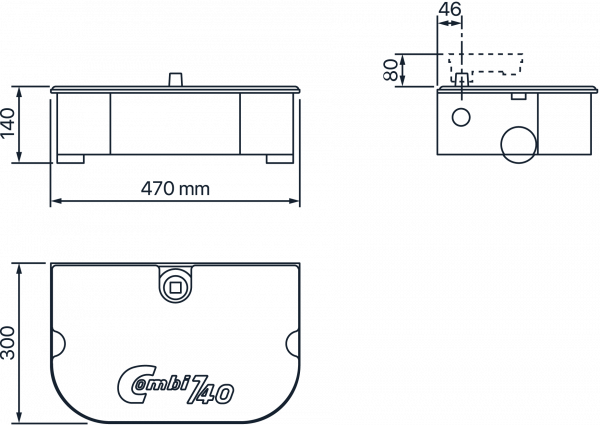

Rozměry
Aplikace
