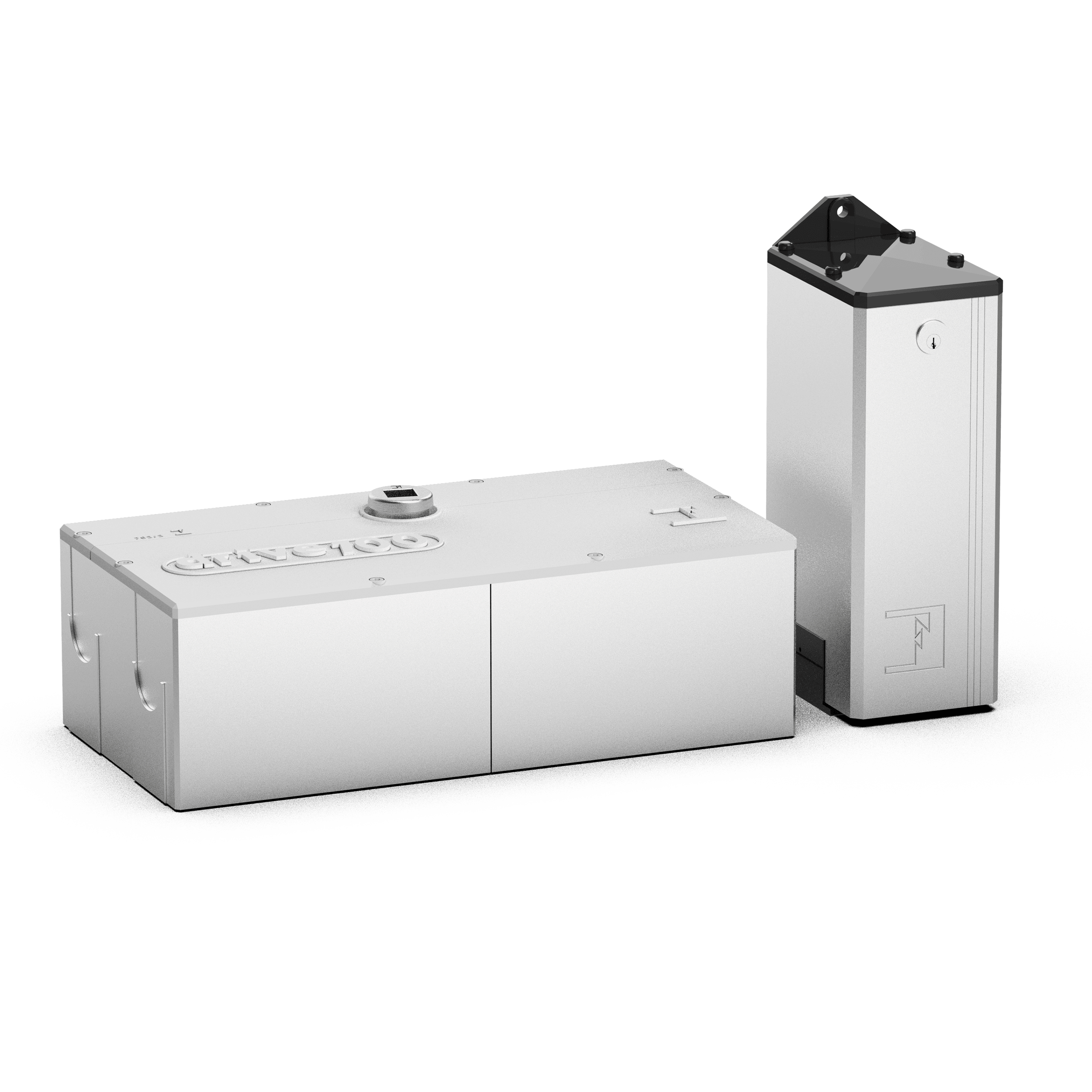

DRIVE 700
Pro rotační brány s maximální velikostí křídla 4 m
Podzemní hydraulický pohon se samostatnou hydraulickou jednotkou
Pro rezidenční a průmyslové použití
VÝKONNÝ A EFEKTIVNÍ
Hydraulická jednotka je oddělena od pohonu umístěného uvnitř hliníkového ochranného krytu s pozinkovanou ocelovou kotevní deskou.
HYDRAULICKÝ
Široká řada verzí vyhoví všem typům instalací: reverzibilní, bez hydraulického blokování, s obousměrným hydraulickým blokováním (ireverzibilní), se zpomalením (hydraulickým brzděním) ve fázi otevírání a zavírání. Možnost otevření 110° a 175°. Regulace tlačné a tažné síly prostřednictvím ventilů maximálního tlaku. Bezpečný a bezhlučný chod.

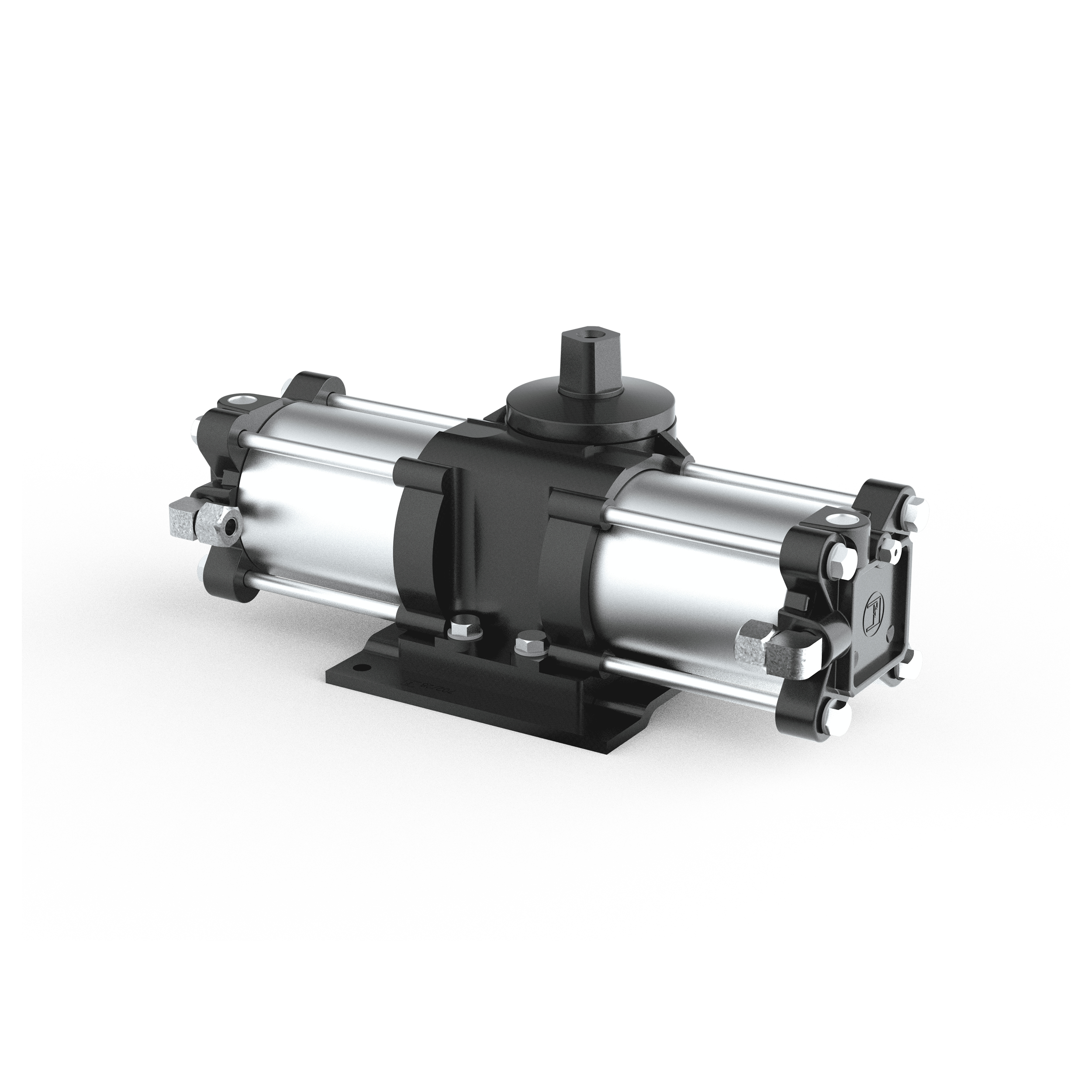

DRIVE 700 POHON
| Kód | Otevírání | Brzdění při otevírání/zavírání | Max. délka křídla (m) | Max. hmotnost křídla (kg) | Cena bez DPH |
Cena s DPH |
||
|
710L | 110° | - | 3 | 700 | - 25 % 10 556 Kč 7 917 Kč | 9 580 Kč | Na dotaz |
|
711L | 110° | • | 4 | 700 | - 25 % 12 428 Kč 9 321 Kč | 11 278 Kč | Na dotaz |
|
712L | 175° | - | 3 | 700 | - 25 % 12 168 Kč 9 126 Kč | 11 042 Kč | Na dotaz |
|
713L | 175° | • | 4 | 700 | - 25 % 13 780 Kč 10 335 Kč | 12 505 Kč | Na dotaz |

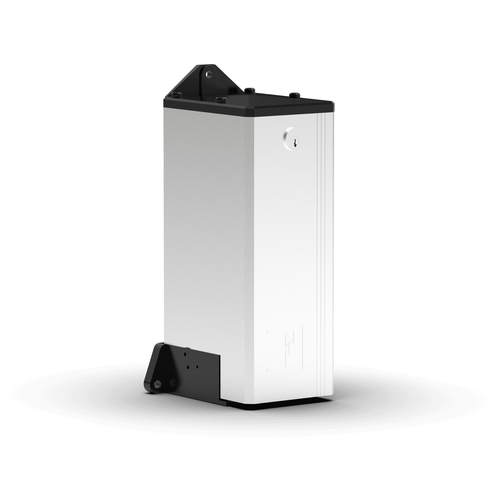

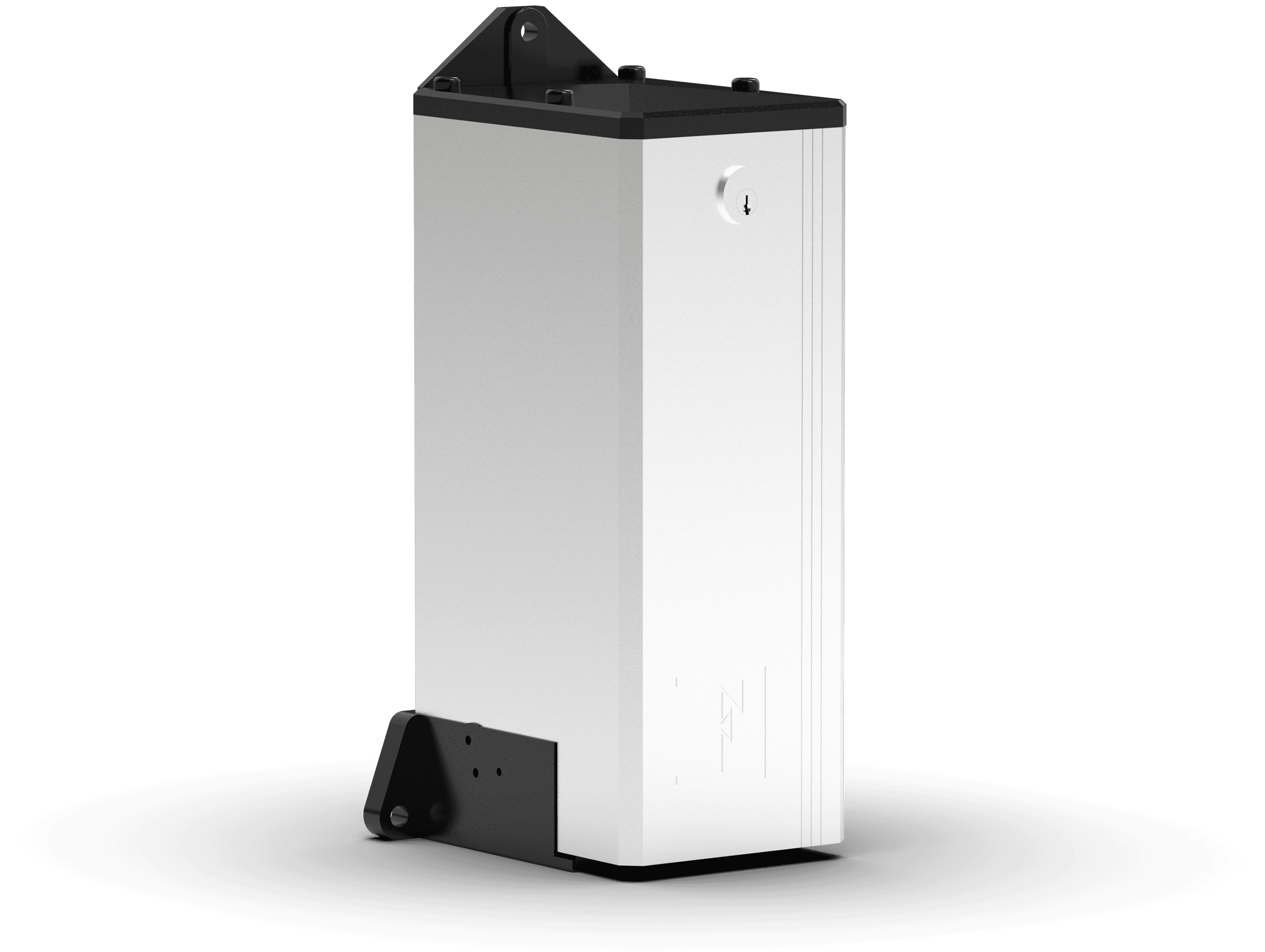

DRIVE 700 ESTRU Hydraulická jednotka
| Kód | Hydraulické blokování | Cena bez DPH |
Cena s DPH |
||
|
701L | bez blokování | - 25 % 12 168 Kč 9 126 Kč | 11 042 Kč | Na dotaz |
|
7021L | obousměrné | - 25 % 13 260 Kč 9 945 Kč | 12 033 Kč | Na dotaz |
Příslušenství
| Kód | Popis | Cena bez DPH |
Cena s DPH |
||
|

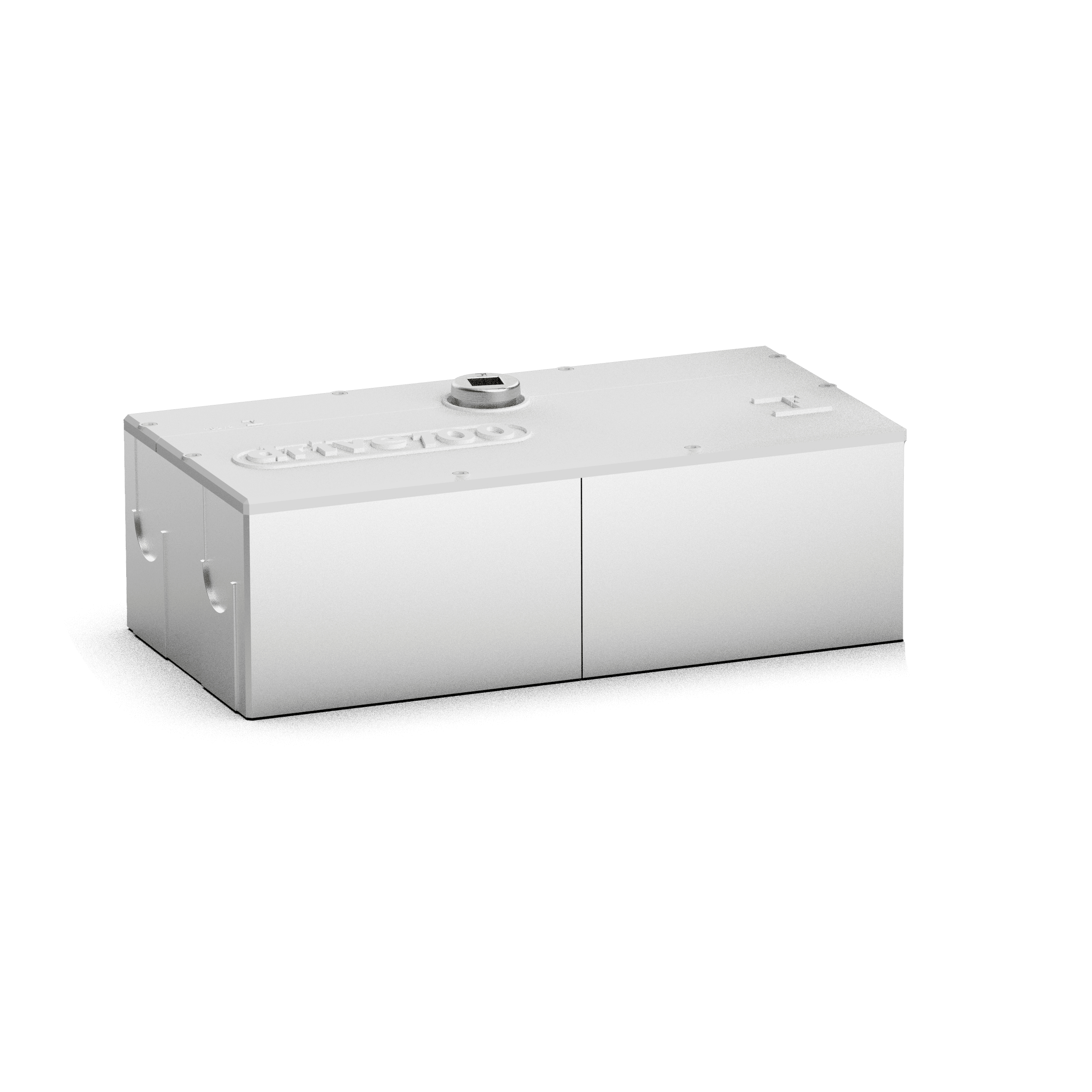

7027L | Ochranný kryt pohonu DRIVE 700 s hliníkovým krytem a spodním pantem se čtvercovým otvorem a pozinkovanou ocelovou kotevní deskou | - 25 % 3 510 Kč 2 632 Kč | 3 185 Kč | Na dotaz |
|

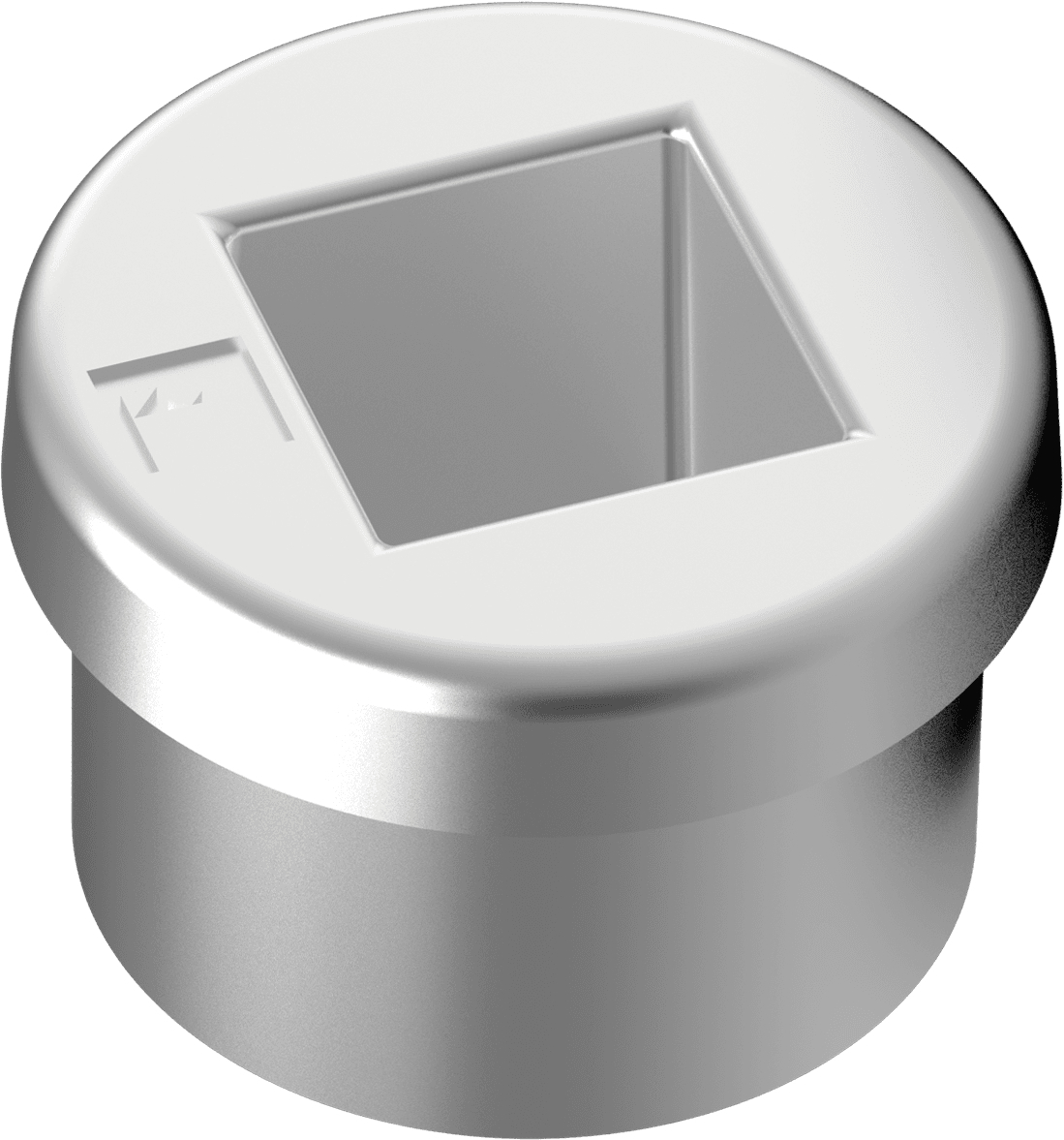

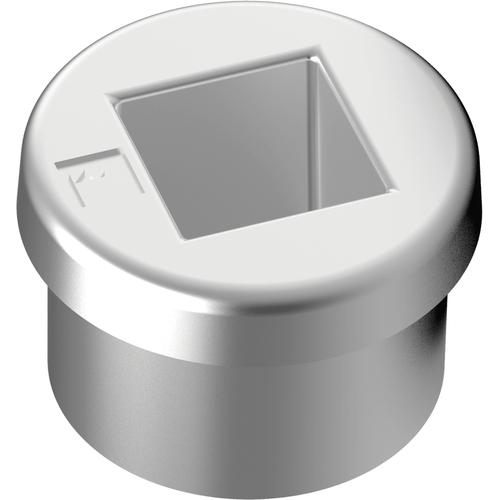

7029L | Pant se čtvercovým otvorem k navaření na křídlo brány | - 25 % 520 Kč 390 Kč | 472 Kč | Na dotaz |
|
7033L | Příslušenství k montáži pohonu mimo osu (z pozinkované oceli) | - 25 % 1 196 Kč 897 Kč | 1 085 Kč | Na dotaz |
|

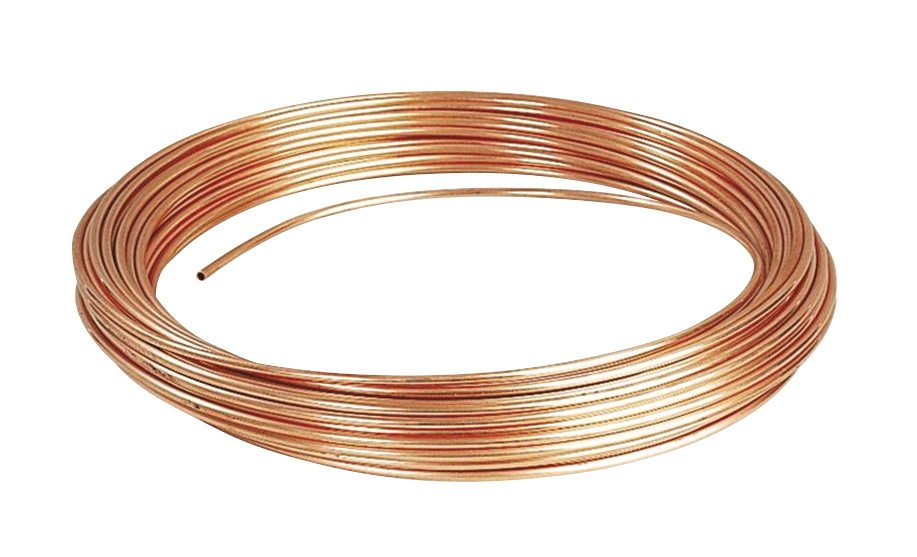

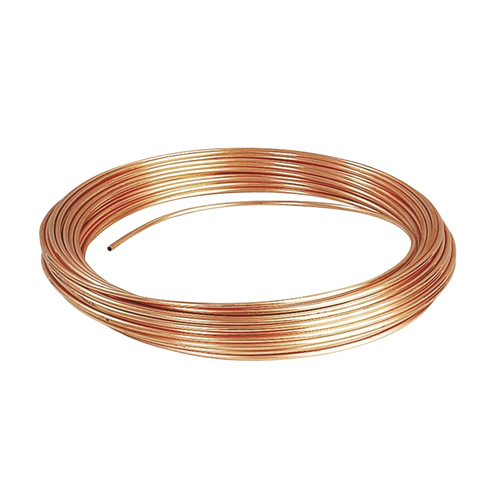

705L | Měděná trubička ø 8 mm – 50 m (12,5 kg) | - 25 % 13 078 Kč 9 808 Kč | 11 868 Kč | Na dotaz |
|
707L | Měděná trubička ø 8 mm – 4 m (1 kg) | - 25 % 1 066 Kč 799 Kč | 967 Kč | Na dotaz |
|
708L | Olej typu „FADINI HF.PLI oil“ pro pohon v kanystru o objemu 2 litry | - 25 % 1 170 Kč 878 Kč | 1 062 Kč | Do košíku |
Řídicí jednotka
| Kód | Popis | Cena bez DPH |
Cena s DPH |
||
|

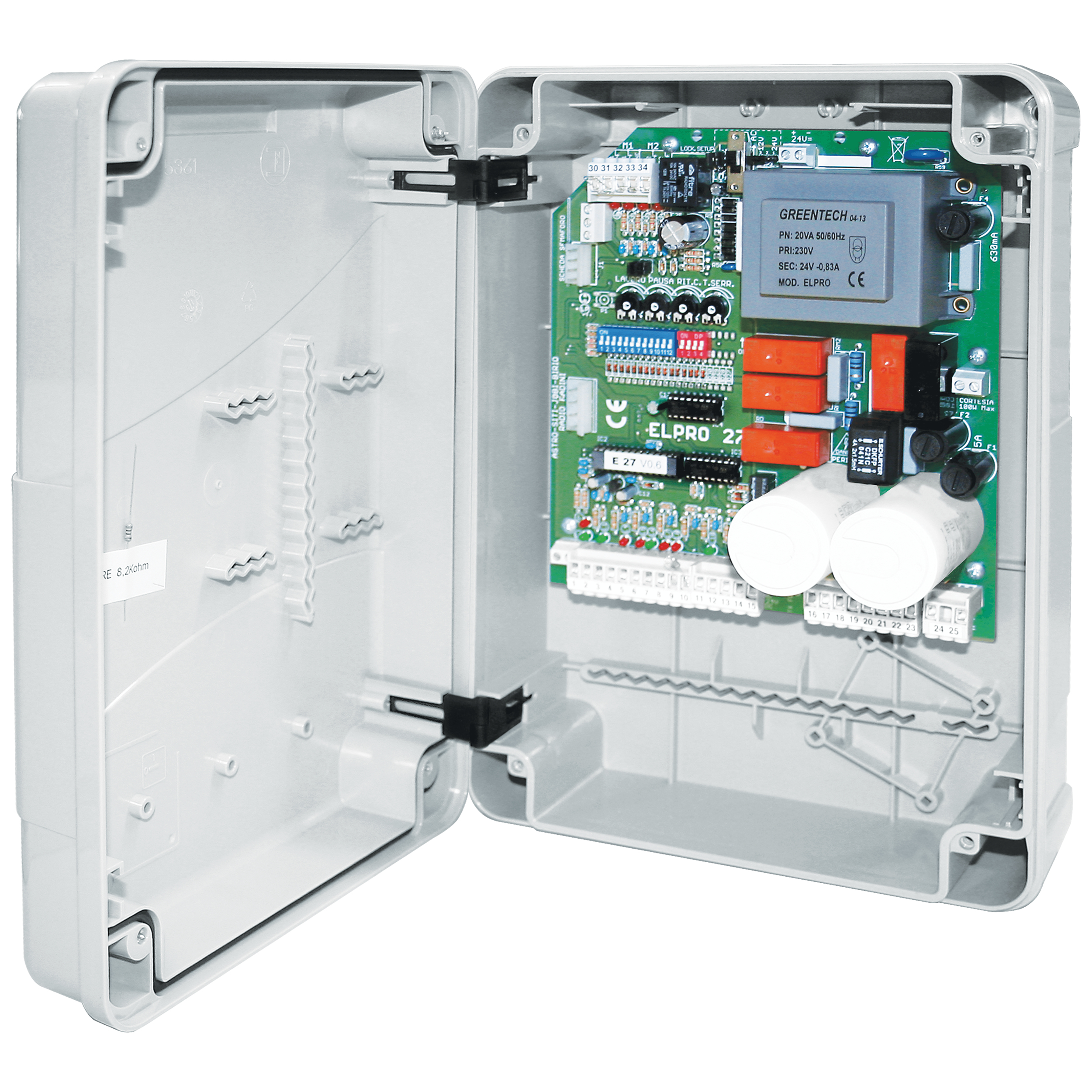

7047L | ELPRO 27 elektronická řídicí jednotka pro rotační brány s jedním nebo se dvěma křídly 230 V ac 1PH | - 25 % 7 436 Kč 5 577 Kč | 6 748 Kč | Do košíku |
Technické údaje
Napájecí napětí (V ac - Hz)
230 - 50
Příkon (W)
400
Proud (A)
2
Max. krouticí moment (Nm)
235
Max. tlak (atm)
30
Doba otevírání/zavírání (s)
~ 23 [110°]
~ 28 [175°]
~ 28 [175°]
Provozní teplota (°C)
-20 ÷ +80
Stupeň ochrany
IP 67
Typ oleje
708L
Statická hmotnost jednotky (kg)
8
Hmotnost pohonu s přísluš. (kg)
16
Frekvence použití
polointenzivní

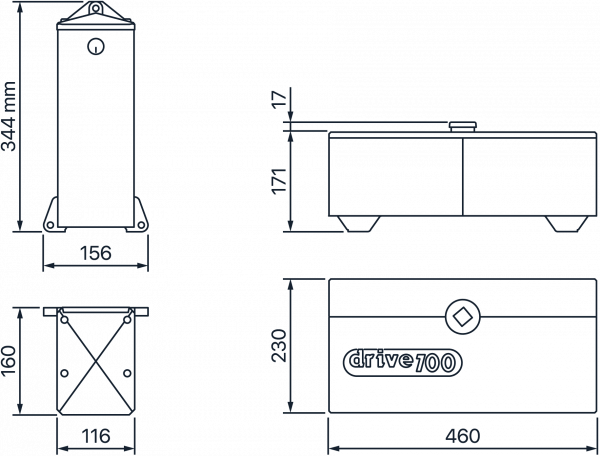

Rozměry

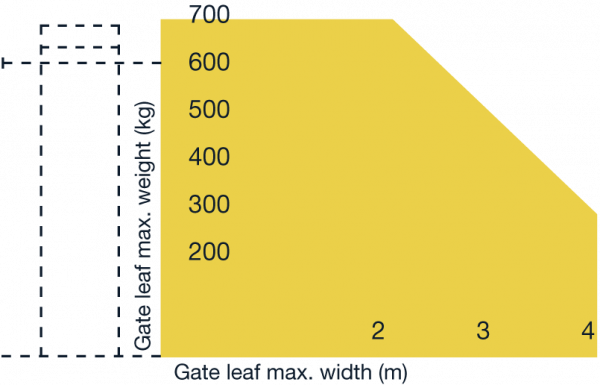

Aplikace
