MEC 200
Pro posuvné brány
Elektromechanický pohon
Pro průmyslové použití
SILNÝ
Elektromechanický pohon 230 V ac a 400 V ac se spojkou z oceli a bronzu v olejové lázni, uloženou ve vysoce kvalitních a spolehlivých kuličkových ložiscích.
SPOLEHLIVÝ
Kryt z hliníku chránící pohon po celou dobu životnosti.
BEZPEČNÝ
Mechanická spojka pro regulaci síly; disky jsou mazány tekutým mazivem pro lepší účinnost.
PEVNÝ A KOMPAKTNÍ
Základová deska z tlakově litého hliníku.
VÍCEÚČELOVÝ

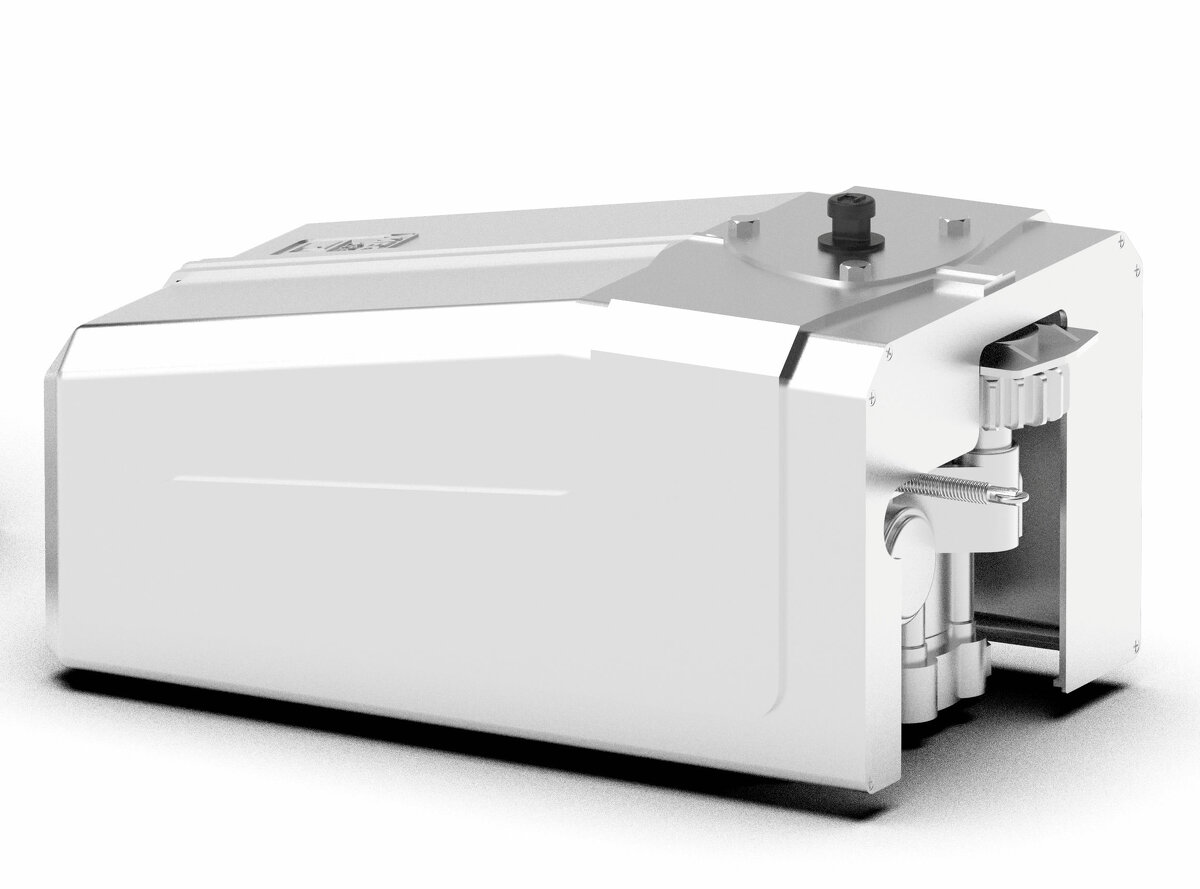

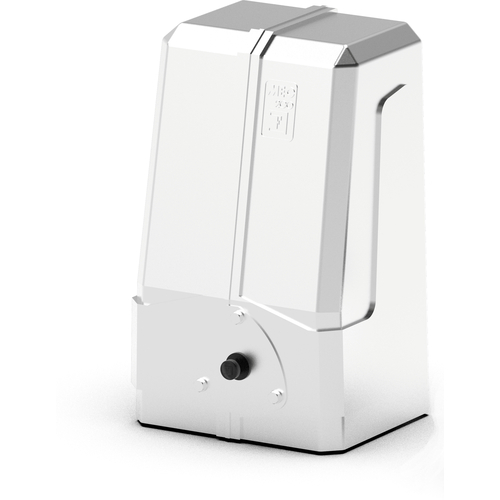

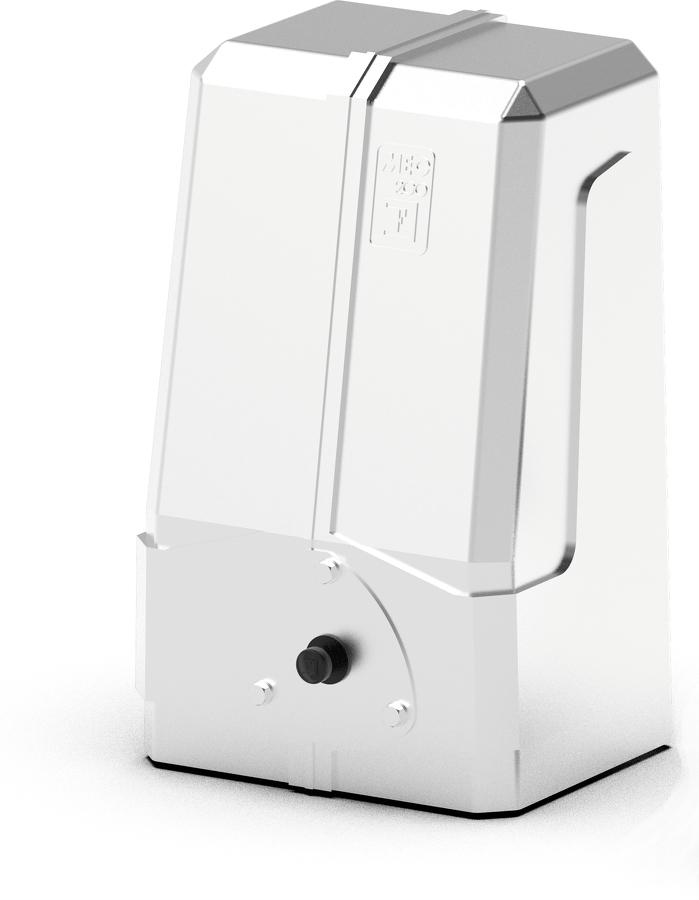

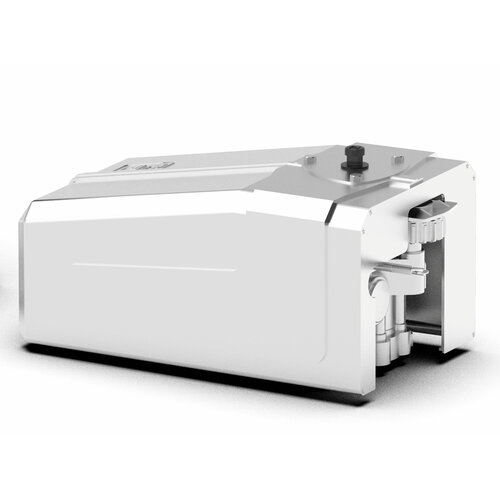

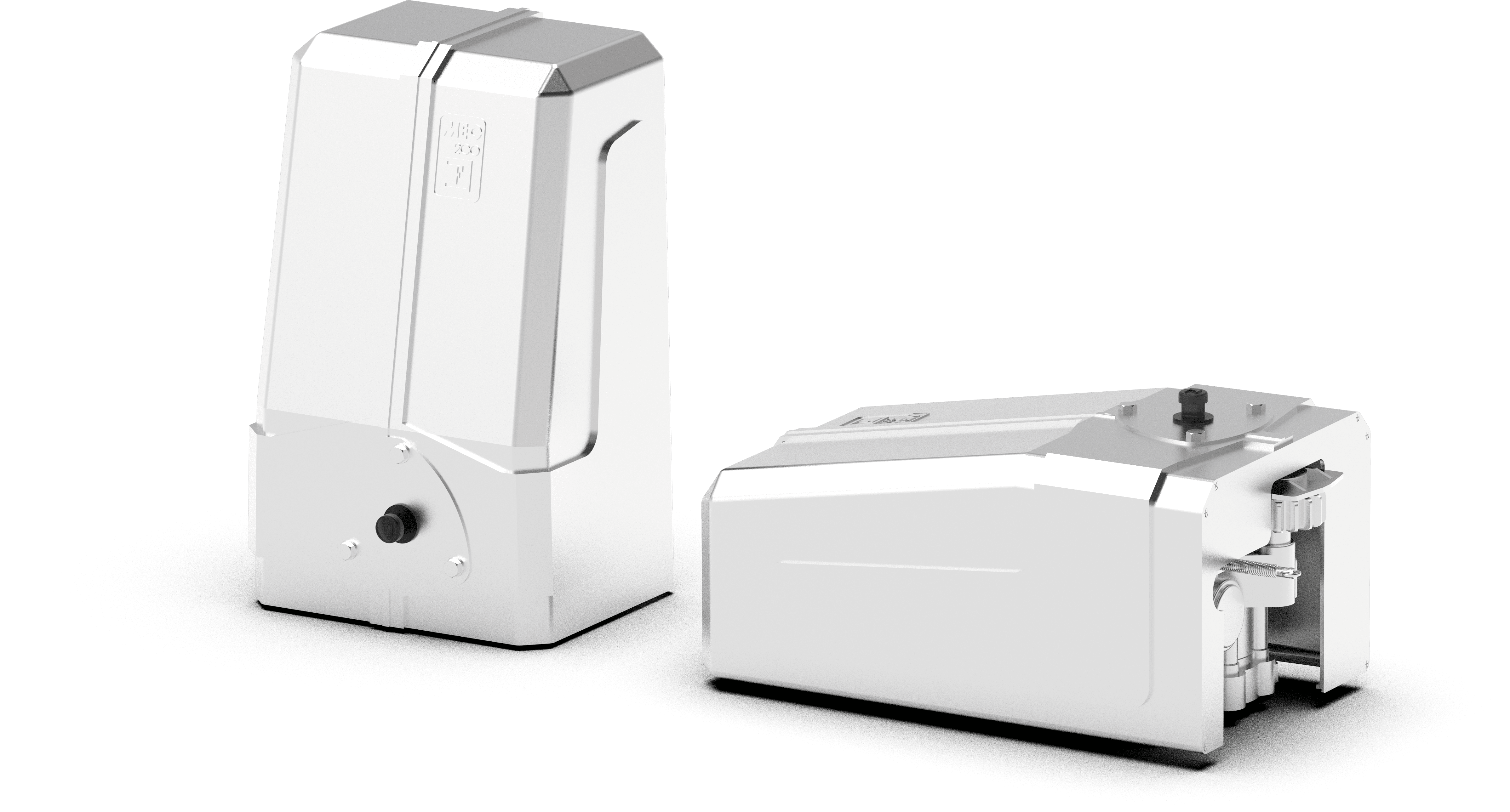

Kompletní modelová řada s různými typy elektrických motorů, k dispozici rovněž se vzduchem chlazeným motorem a elektronickou brzdou. V závislosti na orientaci hřebenu na bráně lze zvolit horizontální či vertikální verzi. Elektronická řídicí jednotka může být uložena uvnitř pohonu MEC 200 nebo může mít vlastní polykarbonátový kryt pro vnější instalaci.
TESTOVANÝ A CERTIFIKOVANÝ
Označení CE s přezkoušením typu.
Varianty
| Kód | Verze | Výkon (kW / HP) | Integrováno | Motor s větráním a elektrickou brzdou | Max. hmotnost (kg) | Cena bez DPH |
Cena s DPH |
||
|
1964L | 230 V ac 1PH horizont. | 0,37 / 0,5 | - | - | 1.200 | - 25 % 20 670 Kč 15 502 Kč | 18 758 Kč | Na dotaz |
|
196L | 230/400 V ac 3PH horizont. | 0,37 / 0,5 | - | - | 1.250 | - 25 % 20 956 Kč 15 717 Kč | 19 018 Kč | Na dotaz |
|
197567L | 230 V ac 1PH horizont. | 0,73 / 1 | - | • | 1.800 | - 25 % 25 636 Kč 19 227 Kč | 23 265 Kč | Na dotaz |
|
19767L | 230/400 V ac 3PH horizont. | 0,73 / 1 | - | • | 1.850 | - 25 % 24 804 Kč 18 603 Kč | 22 510 Kč | Na dotaz |
|
197L | 230/400 V ac 3PH horizont. | 0,73 / 1 | - | - | 1.850 | - 25 % 21 216 Kč 15 912 Kč | 19 254 Kč | Na dotaz |
|
19867L | 230/400 V ac 3PH horizont. | 1,1 / 1,5 | - | • | 2.000 | - 25 % 27 274 Kč 20 455 Kč | 24 751 Kč | Do košíku |
|
198L | 230/400 V ac 3PH horizont. | 1,1 / 1,5 | - | - | 2.000 | - 25 % 23 712 Kč 17 784 Kč | 21 519 Kč | Do košíku |
|
1994L | 230 V ac 1PH horizont. | 0,37 / 0,5 | ELPRO 70/3 Plus | - | 1.200 | - 25 % 30 316 Kč 22 737 Kč | 27 512 Kč | Na dotaz |
|
199L | 230/400 V ac 3PH horizont. | 0,37 / 0,5 | ELPRO 70/3 Plus | - | 1.250 | - 25 % 29 224 Kč 21 918 Kč | 26 521 Kč | Na dotaz |
|
2114L | 230 V ac 1PH vert. | 0,37 / 0,5 | - | - | 1.200 | - 25 % 20 124 Kč 15 093 Kč | 18 263 Kč | Do košíku |
|
211L | 230/400 V ac 3PH vert. | 0,37 / 0,5 | - | - | 1.250 | - 25 % 20 384 Kč 15 288 Kč | 18 498 Kč | Na dotaz |
|
212567L | 230 V ac 1PH vert. | 0,73 / 1 | - | • | 1.800 | - 25 % 24 804 Kč 18 603 Kč | 22 510 Kč | Do košíku |
|
21267L | 230/400 V ac 3PH vert. | 0,73 / 1 | - | • | 1.850 | - 25 % 25 090 Kč 18 817 Kč | 22 769 Kč | Do košíku |
|
212L | 230/400 V ac 3PH vert. | 0,73 / 1 | - | - | 1.850 | - 25 % 21 502 Kč 16 126 Kč | 19 513 Kč | Do košíku |
|
21367L | 230/400 V ac 3PH vert. | 1,1 / 1,5 | - | • | 2.000 | - 25 % 27 274 Kč 20 455 Kč | 24 751 Kč | Do košíku |
|
213L | 230/400 V ac 3PH vert. | 1,1 / 1,5 | - | - | 2.000 | - 25 % 23 712 Kč 17 784 Kč | 21 519 Kč | Na dotaz |
|
2154L | 230 V ac 1PH vert. | 0,37 / 0,5 | ELPRO 70/3 Plus | - | 1.200 | - 25 % 29 484 Kč 22 113 Kč | 26 757 Kč | Do košíku |
|
215L | 230/400 V ac 3PH vert. | 0,37 / 0,5 | ELPRO 70/3 Plus | - | 1.250 | - 25 % 30 030 Kč 22 522 Kč | 27 252 Kč | Na dotaz |
|
7154L | 230 V ac 1PH vert. reverz | 0,37 / 0,5 | - | - | 1.200 | - 25 % 31 694 Kč 23 770 Kč | 28 762 Kč | Na dotaz |
|
7155L | 230/400 V ac 50 Hz 3PH vert. reverz | 0,37 / 0,5 | - | - | 1.250 | - 25 % 31 694 Kč 23 770 Kč | 28 762 Kč | Na dotaz |
Příslušenství
| Kód | Popis | Cena bez DPH |
Cena s DPH |
||
|
204L | Ocelový, galvanicky pozinkovaný hřeben s otvory pro upevnění, modul 4, rozměry 30×8, délka 1 m | - 25 % 728 Kč 546 Kč | 661 Kč | Na dotaz |
|

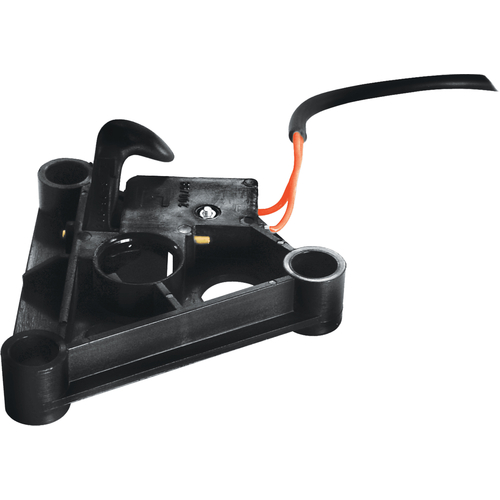

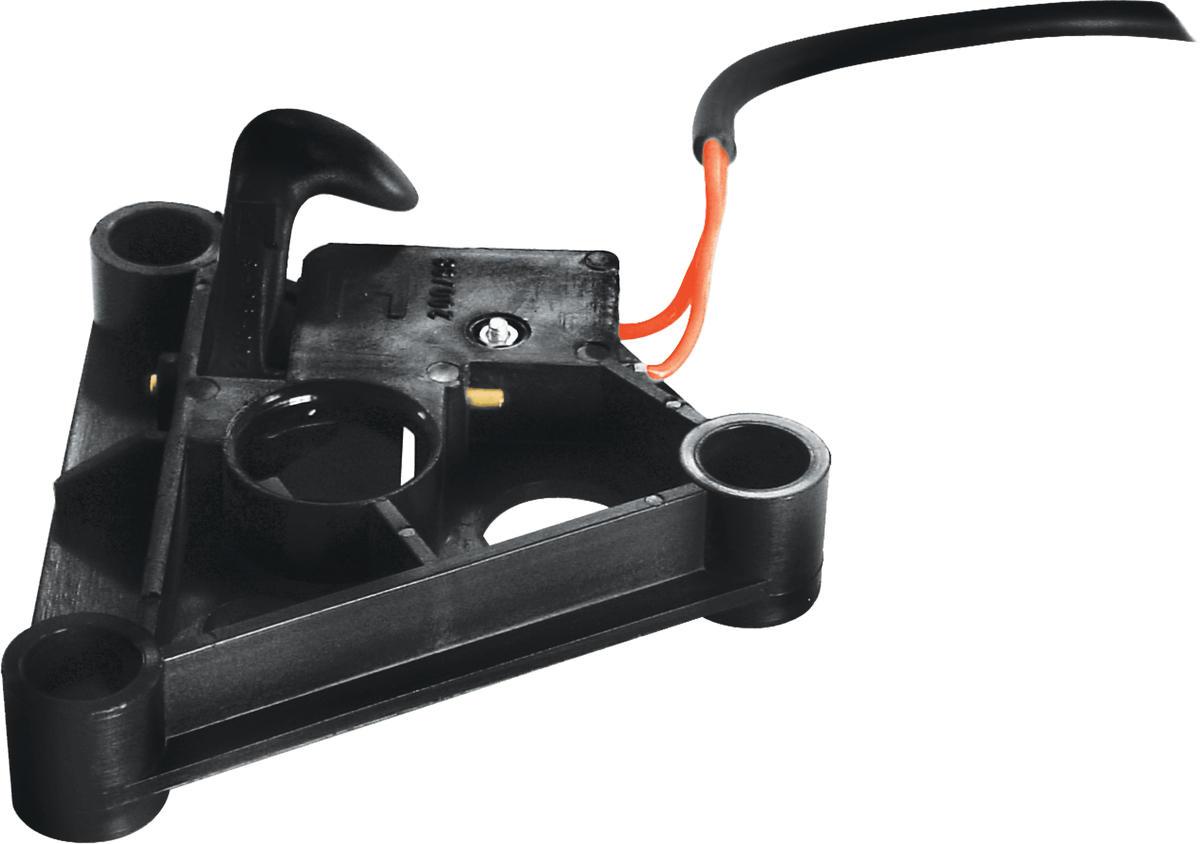

206L | Bezpečnostní pojistka pro vypnutí ovládacího napětí 24 V ac. Zařízení se dodává již namontované na pohon MEC 200 | - 25 % 832 Kč 624 Kč | 755 Kč | Na dotaz |
|
ACRS6 | Plastový hřeben ACRS6 s ocelovým jádrem MODUL 4 | - 25 % 250 Kč 188 Kč | 227 Kč | Do košíku |
|
ACRV6 | Plastový hřeben ACRV6 s ocelovým jádrem MODUL 4 | - 25 % 250 Kč 188 Kč | 227 Kč | Do košíku |
|
V6-1200 | Plastový hřeben V6–1200 s ocelovým jádrem MODUL 4 | - 25 % 280 Kč 210 Kč | 254 Kč | Do košíku |
Řídicí jednotka
| Kód | Popis | Cena bez DPH |
Cena s DPH |
||
|
7060L | ELPRO 70/3 PLUS elektronická řídicí jednotka pro pohon MEC 200 | - 25 % 7 020 Kč 5 265 Kč | 6 371 Kč | Na dotaz |
|
7087L | ELPRO 37 elektronická řídicí jednotka pro motor 230/400 V ac 1PH nebo 3PH, integrovaná elektronická brzda | - 25 % 7 852 Kč 5 889 Kč | 7 126 Kč | Do košíku |
|
7180L | ELPRO 37 DS elektronická řídicí jednotka pro dva motory 230/400 V ac 1PH nebo 3PH, elektronická brzda | - 25 % 11 908 Kč 8 931 Kč | 10 807 Kč | Na dotaz |
Technické údaje
0,5 HP - 1PH
0,5 HP - 3PH
1 HP - 1PH
1 HP - 3PH
1,5 HP - 3PH
Napájecí napětí (V ac - Hz)
230 - 50
230/400 - 50
230 - 50
230/400 - 50
230/400 - 50
Příkon (W)
510
575
1.130
1.030
1.500
Proud (A)
2,4
2,1/1,2
5,7
3,7/2,2
5,1/3
Výkon (kW)
0,37
0,37
0,73
0,73
1,1
Rychlost otáčení motoru (rpm)
1.380
1.380
1.380
1.380
1.380
Kondenzátor (μF)
20
-
40
-
-
Jmenovitý krouticí moment (Nm)
40
40
80
80
110
Rychlost pohybu (m/min)
10
10
10
10
10
Redukční poměr
1/32
1/32
1/32
1/32
1/32
Provozní teplota (°C)
-25 ÷ +80
-25 ÷ +80
-25 ÷ +80
-25 ÷ +80
-25 ÷ +80
Koncový spínač
mechanický
mechanický
mechanický
mechanický
mechanický
Stupeň ochrany
IP 55
IP 55
IP 55
IP 55
IP 55
Typ oleje
706L
706L
706L
706L
706L
Hmotnost (kg)
19,5 hor.* - 19 vert.*
18,5 hor. - 18 vert.
23,5 hor. - 23 vert.
21,5 hor. - 21 vert.
25,5 hor. - 25 vert.
Frekvence použití
velmi intenzivní
velmi intenzivní
velmi intenzivní
velmi intenzivní
velmi intenzivní

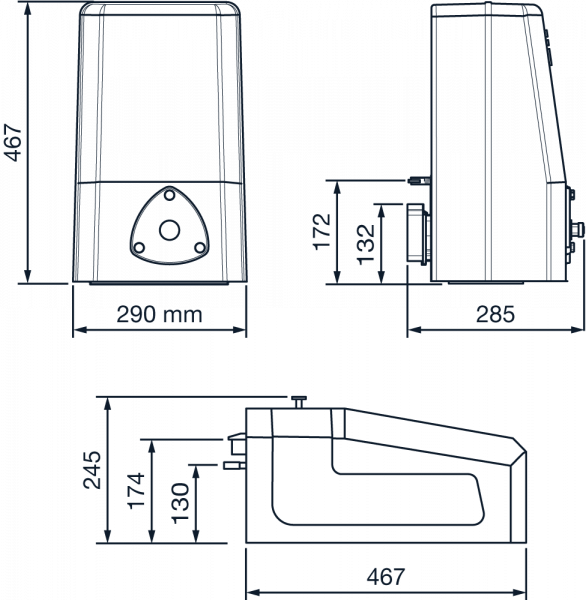

Rozměry
