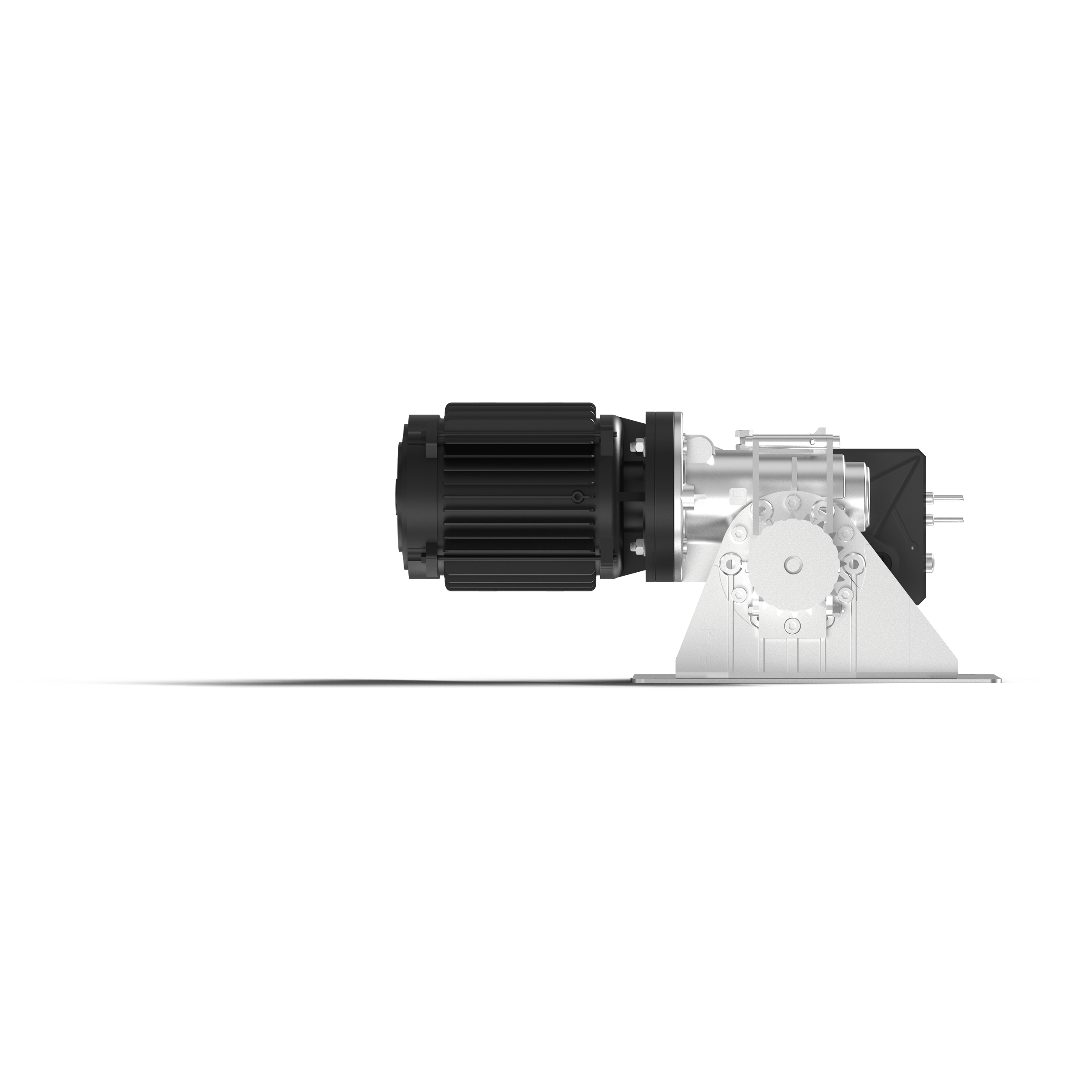

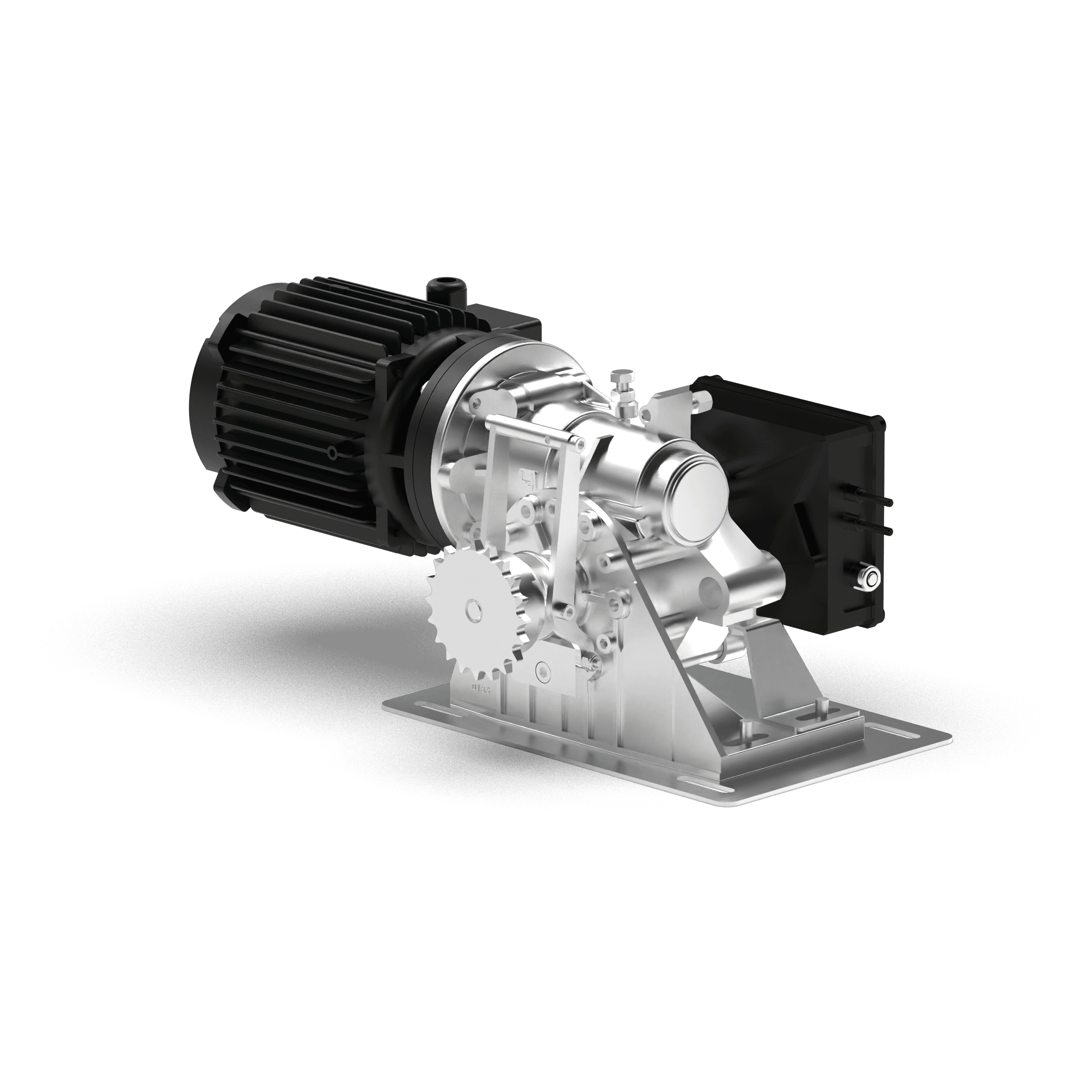

MEC 200 LB

Pro sekční, skládací a průmyslová vrata Elektromechanický řetězový pohon Pro průmyslové použití
230/400 V ac
MAX 50 m²

ROBUSTNÍ

Motor 230 V ac a 400 V ac, převodové soukolí pohonu je vyrobeno z bronzu a uloženo v olejové lázni, v kuličkových ložiscích.

JEDNODUCHÝ

Regulace síly a poloh koncových spínačů v poloze otevírání a zavírání pomocí mechanické spojky. K dispozici i s motorem s větráním a elektrickou brzdou. Verze s integrovaným koncovým spínačem (volitelné příslušenství).

BEZPEČNÝ

Dálkové manuální odblokování pomocí bezpečnostního klíče. Široká řada příslušenství pro kompletní instalaci.

Varianty

Kód Verze Výkon (kW / HP) Motor s větráním s elektrickou brzdou Povrch vrat (m²) Cena
bez DPH		 Cena
s DPH
205148L 230 Vac 1PH bez blokování 0,37 / 0,5 - 25 - 25 % 22 334 Kč 16 750 Kč 20 268 Kč Na dotaz
20514L 230 Vac 1PH 0,37 / 0,5 - 25 - 25 % 20 124 Kč 15 093 Kč 18 263 Kč Na dotaz
205180L 230/400 Vac 3PH bez blokování 0,37 / 0,5 - 25 - 25 % 22 334 Kč 16 750 Kč 20 268 Kč Na dotaz
2051L 230/400 Vac 3PH 0,37 / 0,5 - 25 - 25 % 19 838 Kč 14 879 Kč 18 003 Kč Na dotaz
2052567L 230 Vac 1PH 0,73 / 1 • 50 - 25 % 24 804 Kč 18 603 Kč 22 510 Kč Na dotaz
205267L 230/400 Vac 3PH 0,73 / 1 • 50 - 25 % 24 258 Kč 18 193 Kč 22 014 Kč Na dotaz
2052L 230/400 Vac 3PH 0,73 / 1 - 50 - 25 % 20 670 Kč 15 502 Kč 18 758 Kč Na dotaz
205867L 230/400 Vac 3PH 1,1 / 1,5 • 50 - 25 % 27 014 Kč 20 260 Kč 24 515 Kč Na dotaz
2058L 230/400 Vac 3PH 1,1 / 1,5 - 50 - 25 % 23 426 Kč 17 569 Kč 21 259 Kč Na dotaz

Příslušenství

Kód Popis Cena
bez DPH		 Cena
s DPH

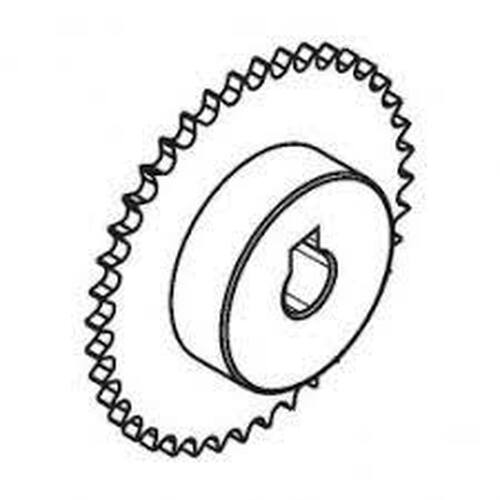

2036L Pastorek 1/2” Z40 z pozinkované oceli s otvorem ø 25 mm pro sekční vrata - 25 % 2 210 Kč 1 658 Kč 2 006 Kč Na dotaz

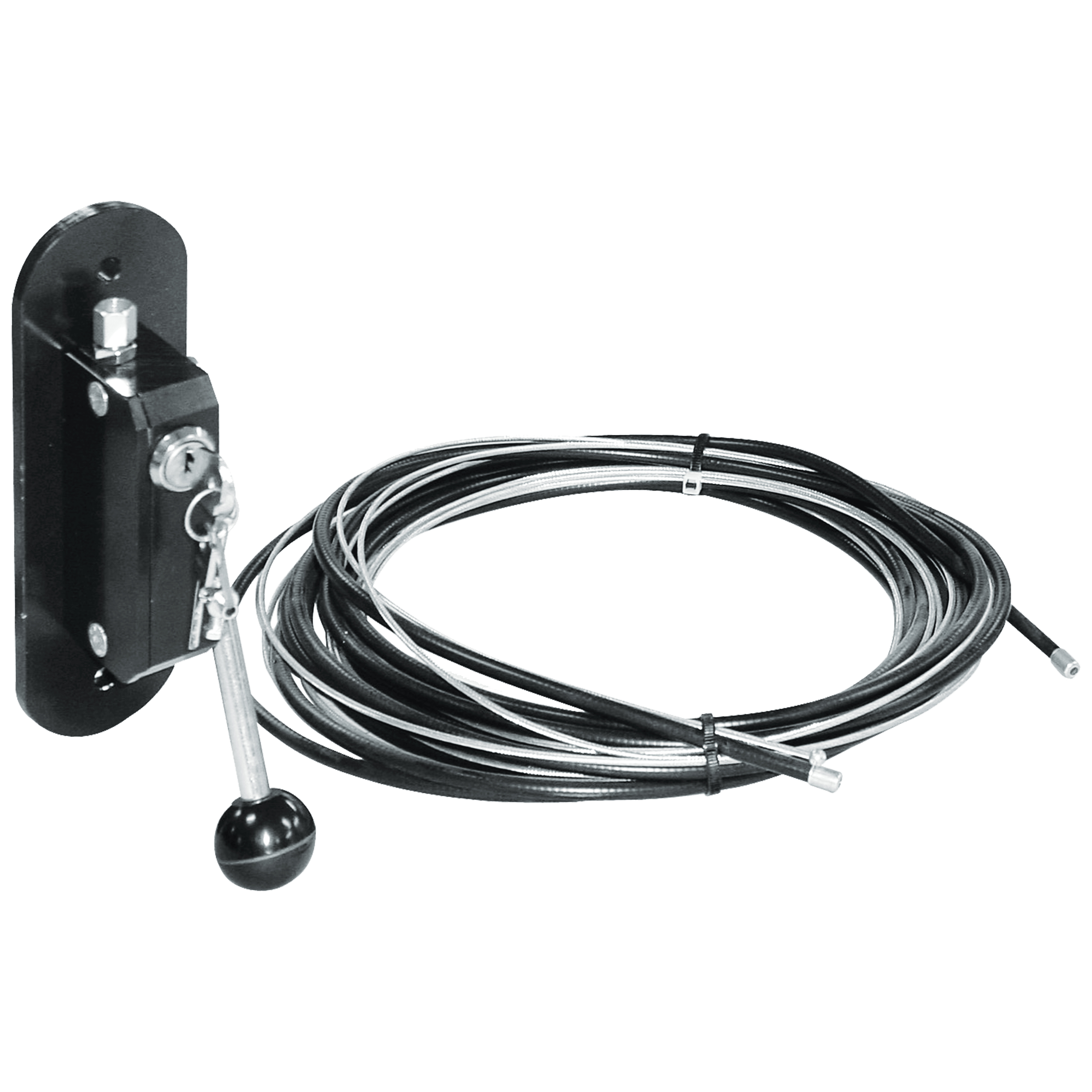

2044L Uzamykatelné nouzové odblokování ocelovým lankem o délce 7 m a klíčem - 25 % 3 718 Kč 2 788 Kč 3 374 Kč Na dotaz

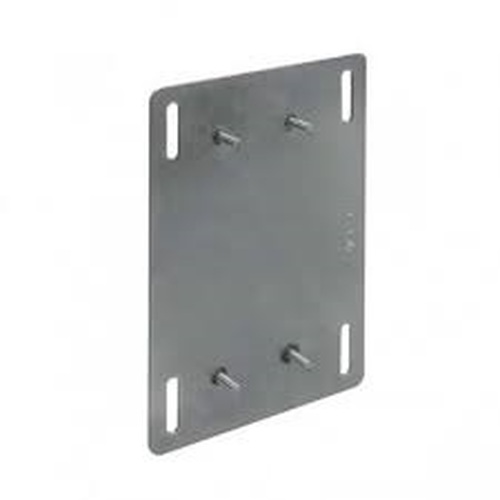

2046L Deska z pozinkované oceli pro připevnění pohonu na stěnu - 25 % 884 Kč 663 Kč 802 Kč Na dotaz

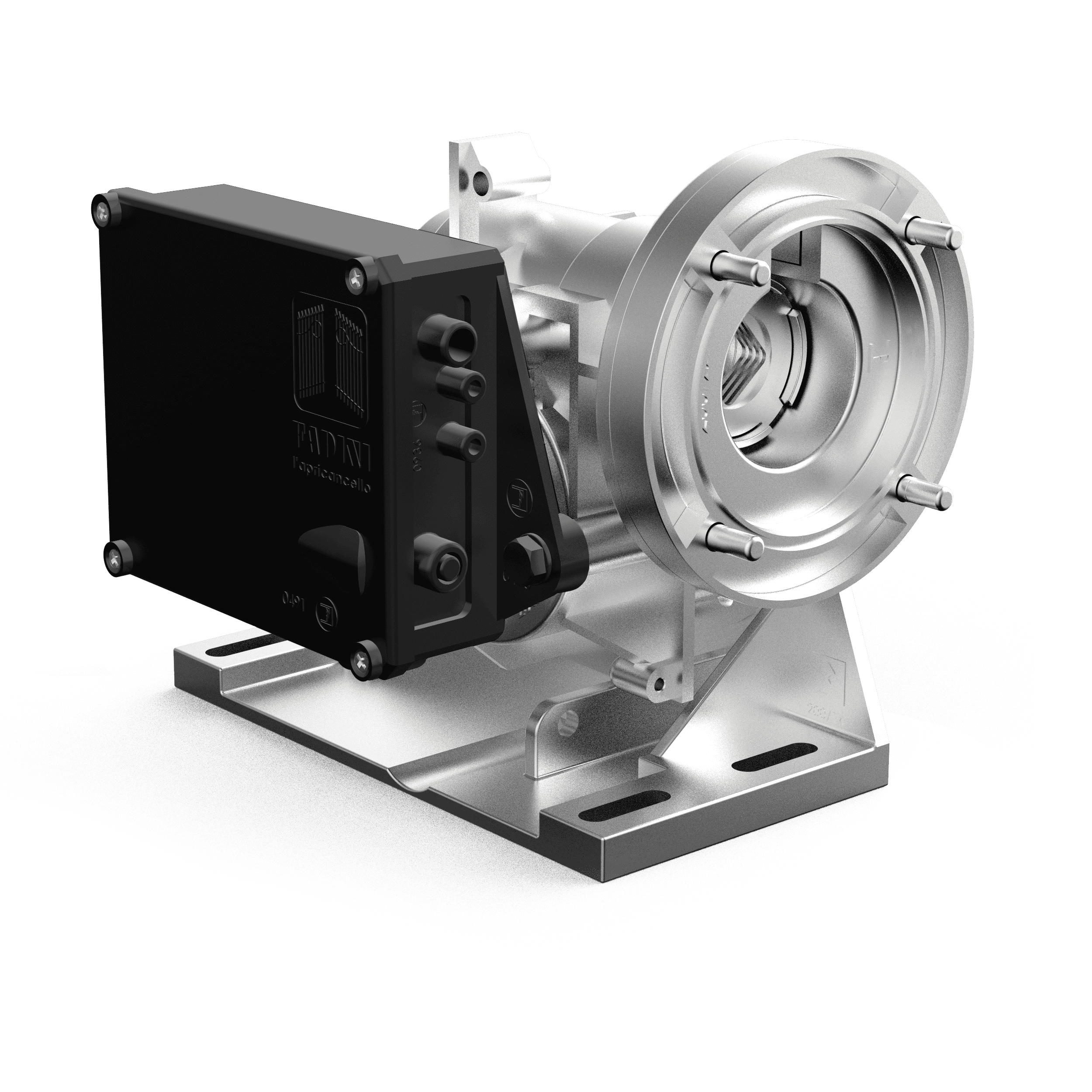

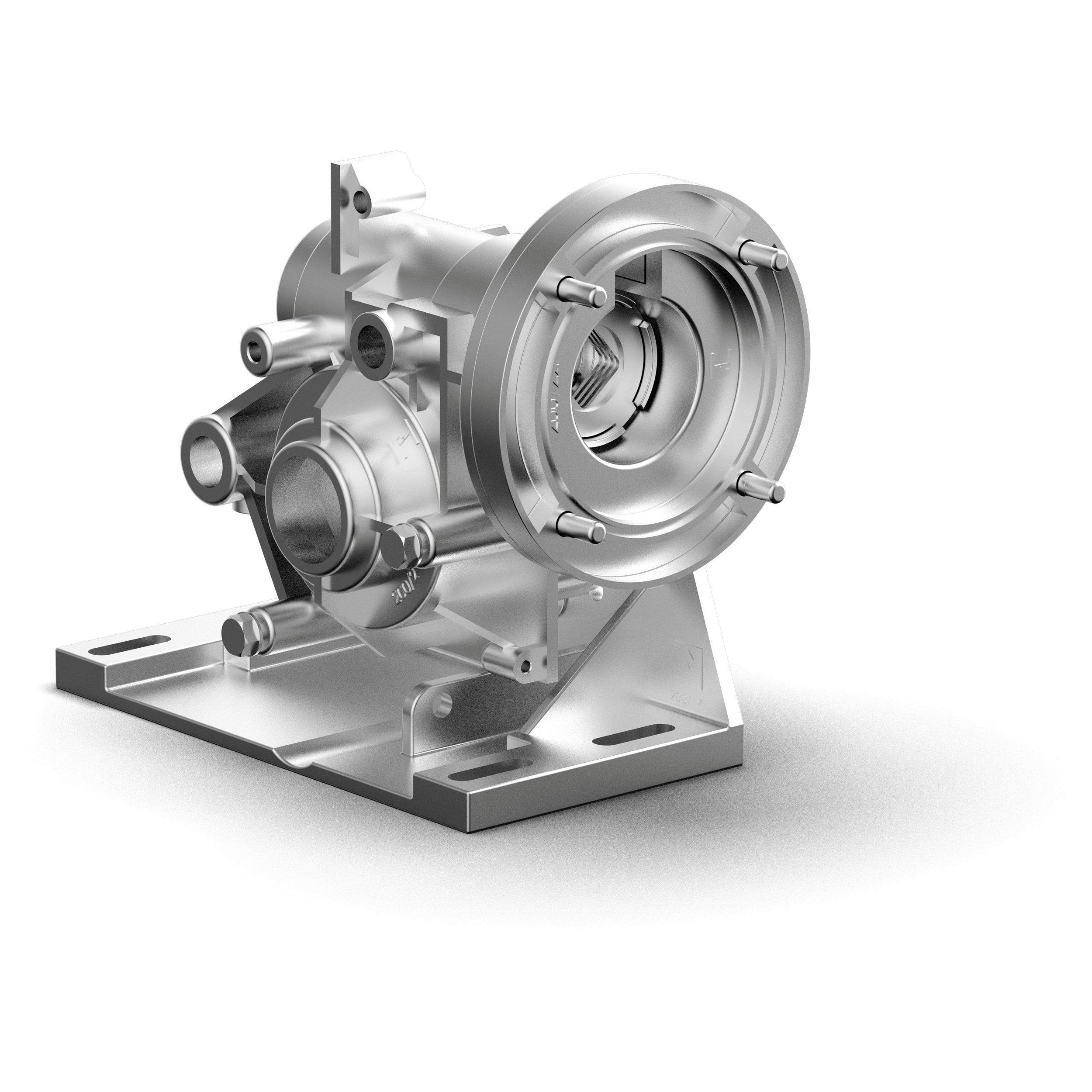

2049L Pohon MEC 200 LB bez elektrického motoru se základovou deskou, spojkou a s integrovaným koncovým spínačem - 25 % 19 292 Kč 14 469 Kč 17 507 Kč Na dotaz
2050L Pohon MEC 200 LB bez elektrického motoru a bez integrovaného koncového spínače, se základovou deskou a spojkou - 25 % 14 872 Kč 11 154 Kč 13 496 Kč Na dotaz

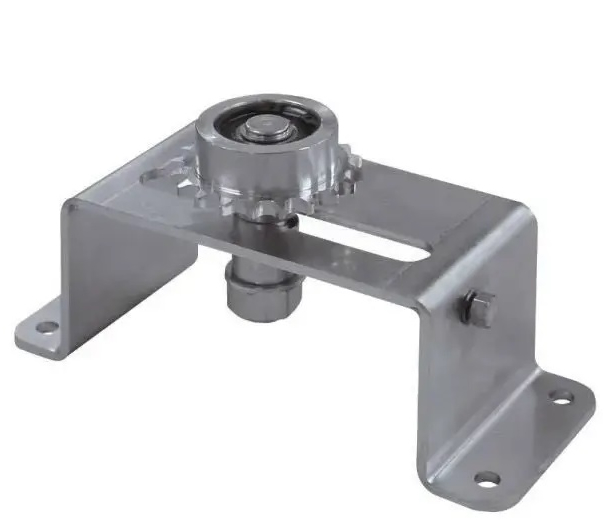

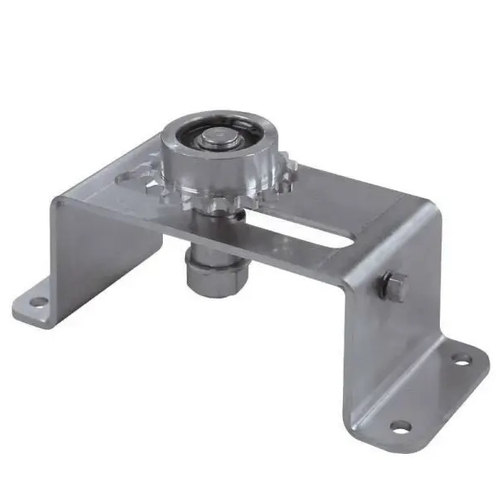

2053L Napínák řetězu s pastorkem 1/2” Z20 s podpůrným úchytem, s konzolou, s regulačním šroubem - 25 % 3 536 Kč 2 652 Kč 3 209 Kč Na dotaz

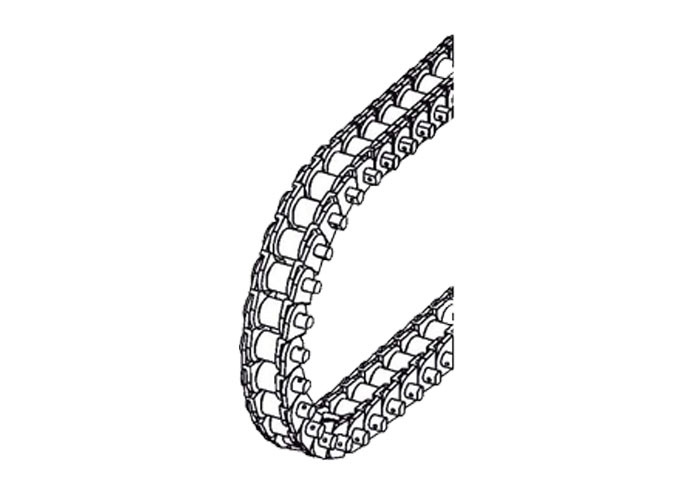

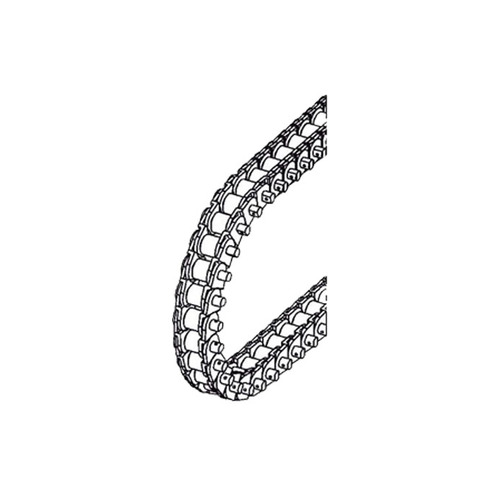

2054L Jednoduchý řetěz 1/2” o délce 5 m - 25 % 2 574 Kč 1 931 Kč 2 336 Kč Na dotaz

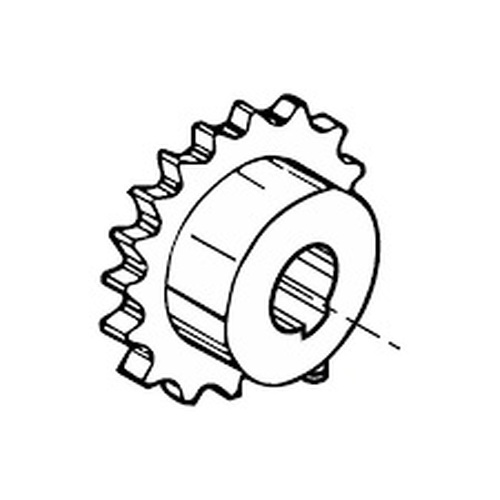

2055L Pastorek 1/2” Z20 z pozinkované oceli - 25 % 546 Kč 409 Kč 495 Kč Na dotaz

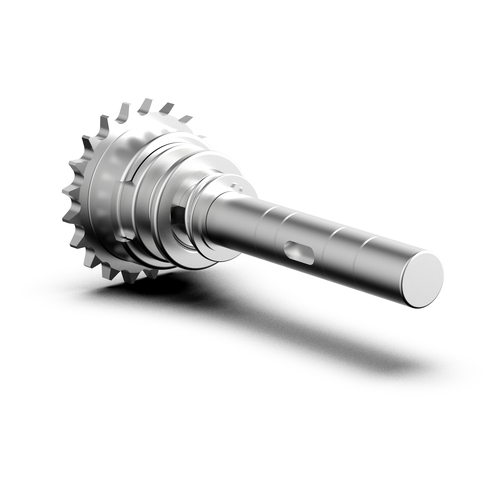

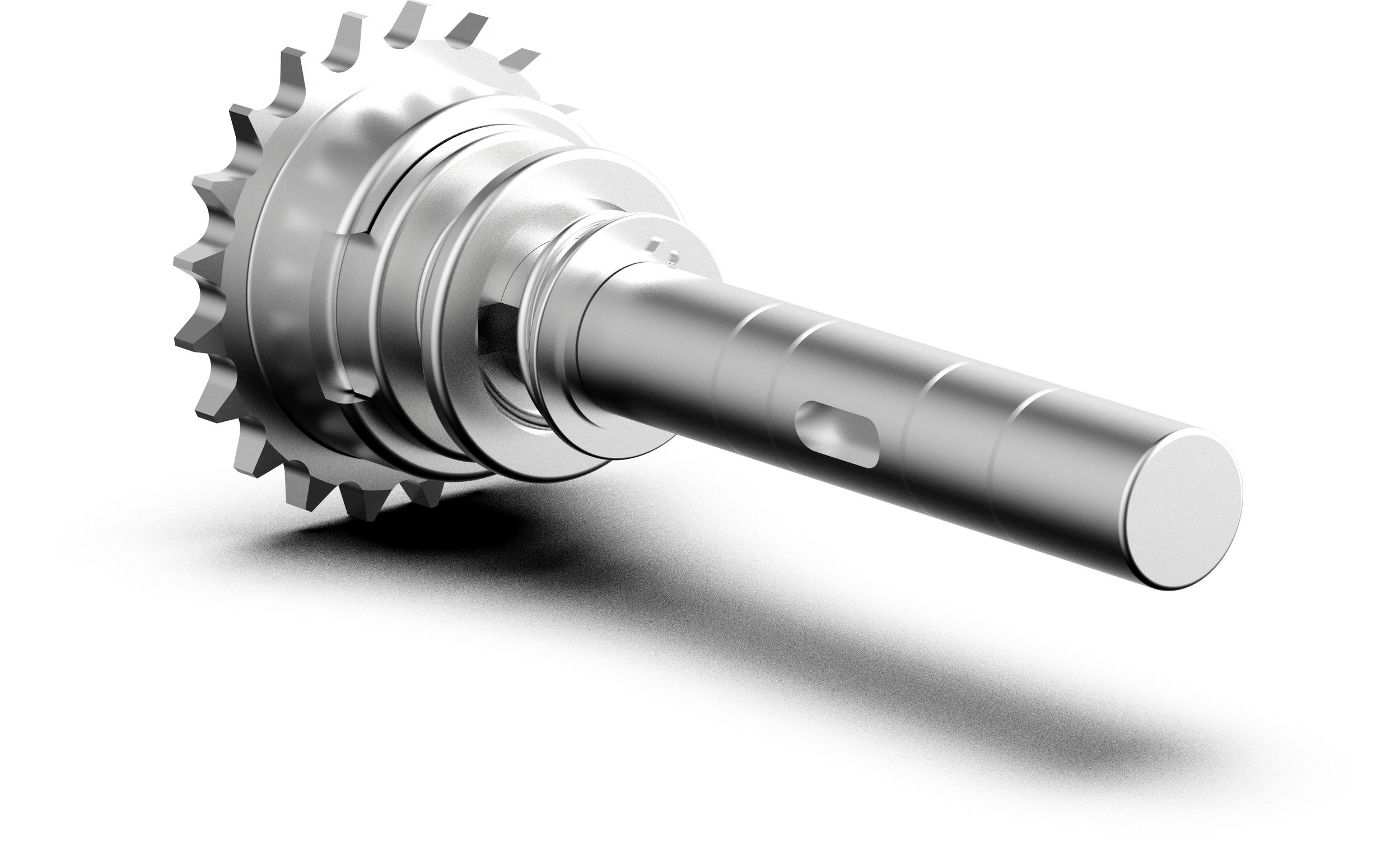

2056L Pastorek 1/2” Z20 z pozinkované oceli s hřídelí a ložiskem - 25 % 2 912 Kč 2 184 Kč 2 643 Kč Na dotaz

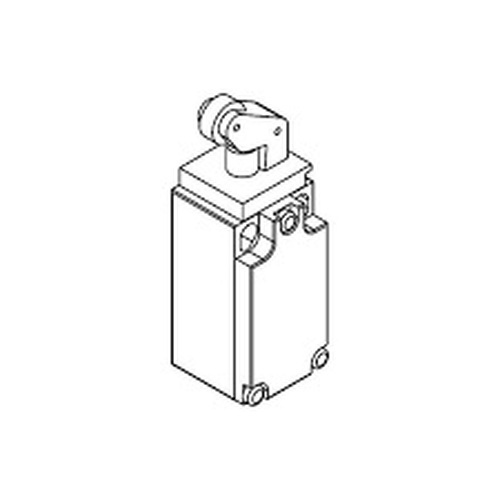

2057L Koncový spínač pro vnější použití - 25 % 1 326 Kč 994 Kč 1 203 Kč Na dotaz

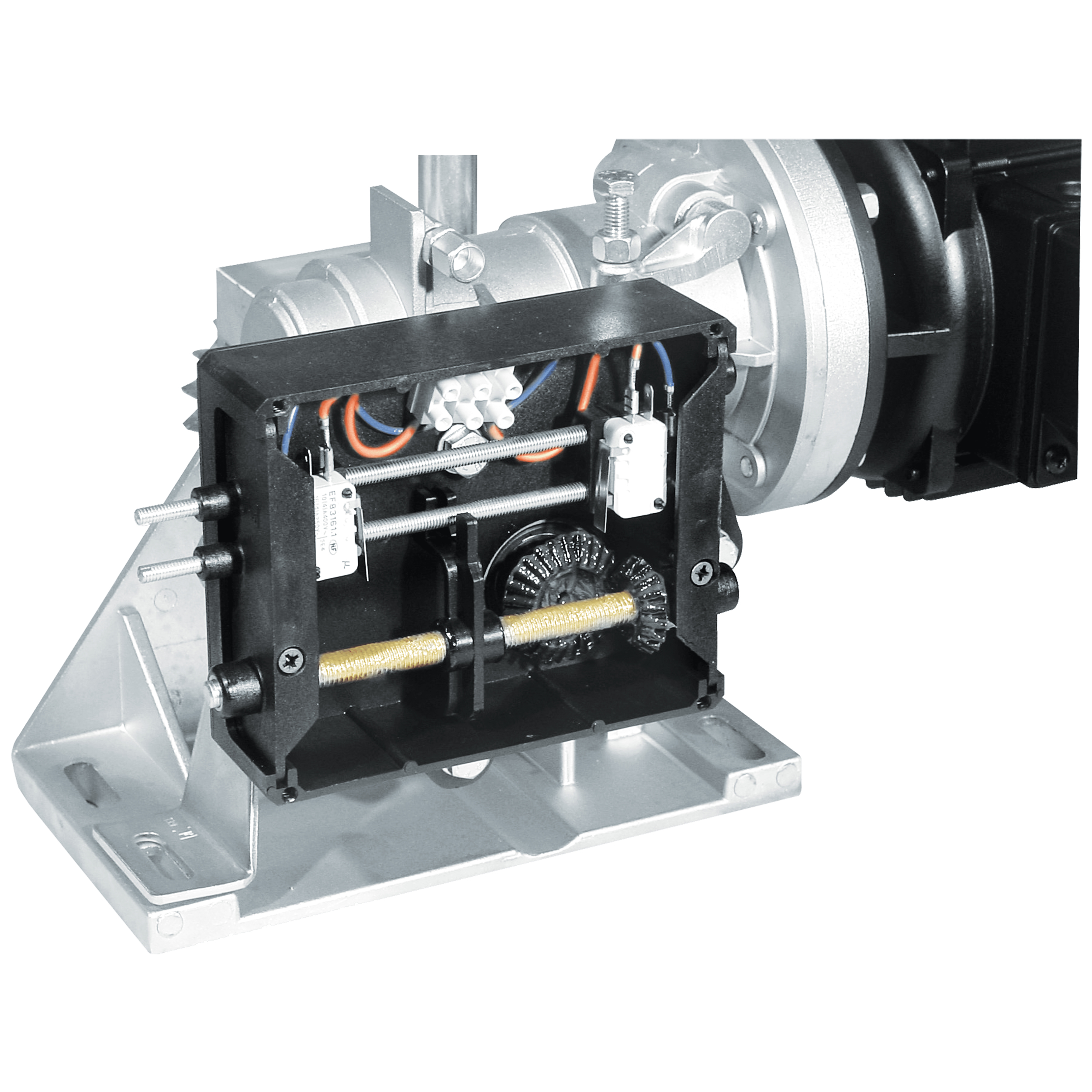

2059L Integrovaný koncový spínač s krytem, mikrospínačem, svorkovnicí, pastorky a regulačními šrouby - 25 % 4 134 Kč 3 101 Kč 3 752 Kč Na dotaz
706L Olej typu „FADINI UTTO oil“ pro pohon v kanystru o objemu 2 litry - 25 % 1 170 Kč 878 Kč 1 062 Kč Do košíku

Řídicí jednotka

Kód Popis Cena
bez DPH		 Cena
s DPH
7087L ELPRO 37 elektronická řídicí jednotka pro motor 230/400 V ac 1PH nebo 3PH, integrovaná elektronická brzda - 25 % 7 852 Kč 5 889 Kč 7 126 Kč Do košíku
Technické údaje
1,5 HP - 3PH
3 HP - 3PH
Napájecí napětí (V ac - Hz)
230/400 - 50/60
230/400 - 50/60
Příkon (W)
1.500
2.800
Proud (A)
5,1/3
9,4/5,4
Výkon (kW - HP)
1,1 - 1,5
2,2 - 3
Rychlost otáčení motoru (rpm - Hz)
1.400 - 50
1.700 - 60
1.400 - 50
1.700 - 60
Jmenovitý krouticí moment (Nm - Hz)
300 - 50
840 - 50
Jmenovitý krouticí moment (Nm - Hz)
247 - 60
700 - 60
Rychlost pohybu (m/min - rpm - Hz)
9 - 1.400 - 50
9 - 1.400 - 60
Rychlost pohybu (m/min - rpm - Hz)
11 - 1.700 - 50
11 - 1.700 - 60
Redukční poměr
1/40
1/56
Provozní teplota (°C)
-25 ÷ +80
-25 ÷ +80
Koncový spínač
vnější
vnější
Stupeň ochrany
IP 55
IP 55
Typ oleje
706L
706L
Hmotnost (kg)
28
52
Frekvence použití
intenzivní
intenzivní

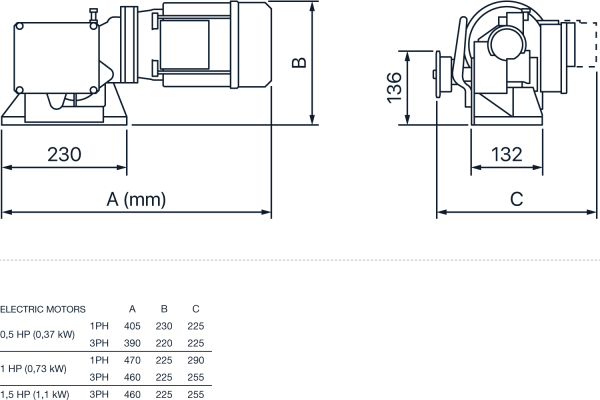

Rozměry
