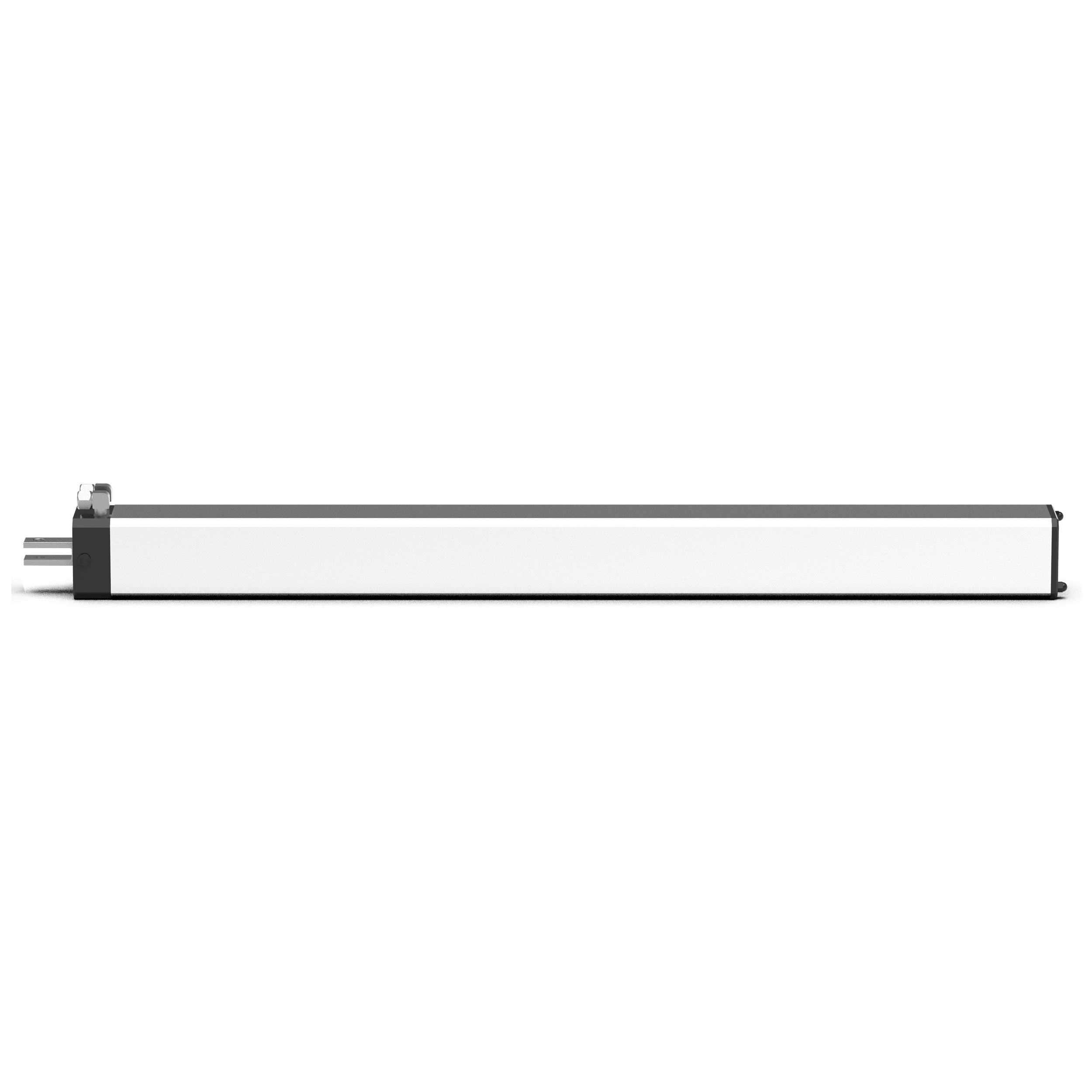

MEC 800 SPECIAL
Pro rotační brány s maximální velikostí křídla 10 m

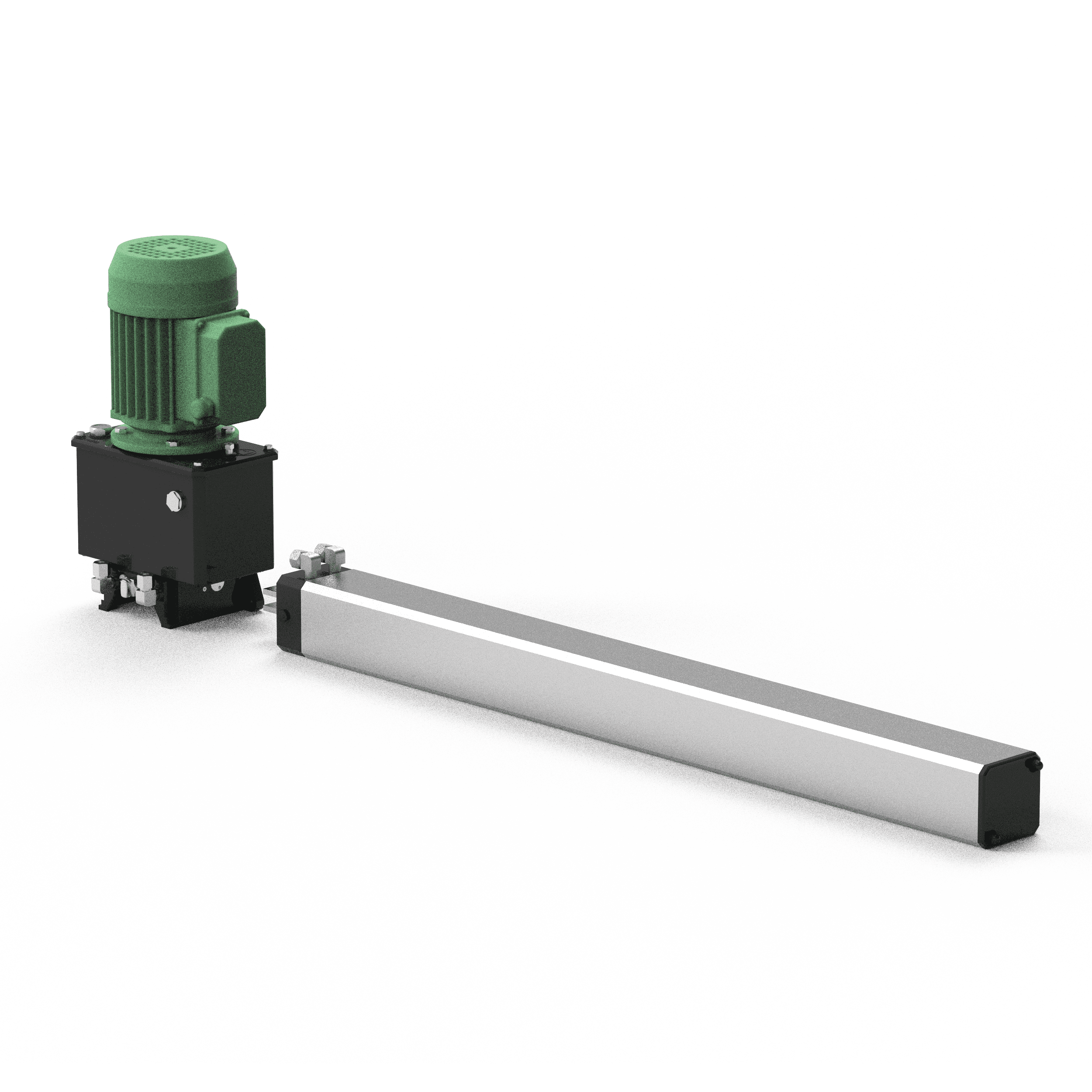

Hydraulický pohon pro vnější instalaci pro rotační brány velkých rozměrů s oddělenou hydraulickou jednotkou
Pro průmyslové použití
PEVNÝ
Hydraulická jednotka je oddělena od pístu. Vysoce účinný u křídel velkých rozměrů, vrat, velmi těžkých bran a poklopů (i s plnou výplní) bez omezení počtu cyklů.
KOMPLETNÍ
Různé zdvihy pístu až do 1.000 mm. Zpomalení (brzdění) ve fázi otevírání / zavírání (volitelné). Na jedno křídlo je díky hydraulické jednotce s dvojitou nádrží možné namontovat i dva pohony.
SPOLEHLIVÝ
Vysoká kvalita všech komponentů, které jsou odolné vůči extrémním klimatickým podmínkám. Odblokování pomocí speciálního klíče na hydraulické jednotce.
MEC 800 SPECIAL

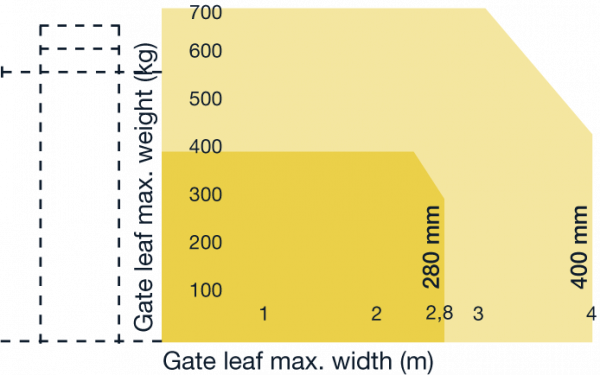

| Kód | Zdvih pístu (mm) | Brzdění (zpomalení) | Max. délka křídla (m) | Max. hmotnost křídla (kg) | Cena bez DPH |
Cena s DPH |
||
|
701284L | 280 | při otevírání/zavírání | 2,8 | 400 | - 25 % 11 908 Kč 8 931 Kč | 10 807 Kč | Na dotaz |
|
7012L | 280 | - | 2,8 | 400 | - 25 % 9 880 Kč 7 410 Kč | 8 966 Kč | Na dotaz |
|
703784L | 400 | při otevírání/zavírání | 4 | 700 | - 25 % 13 520 Kč 10 140 Kč | 12 269 Kč | Na dotaz |
|
7037L | 400 | - | 4 | 700 | - 25 % 11 492 Kč 8 619 Kč | 10 429 Kč | Na dotaz |
|
711484L | 500 | při otevírání/zavírání | 5 | 700 | - 25 % 15 548 Kč 11 661 Kč | 14 110 Kč | Na dotaz |
|
7114L | 500 | - | 5 | 700 | - 25 % 13 520 Kč 10 140 Kč | 12 269 Kč | Na dotaz |
|
711584L | 600 | při otevírání/zavírání | 6 | 800 | - 25 % 17 706 Kč 13 279 Kč | 16 068 Kč | Na dotaz |
|
7115L | 600 | - | 6 | 800 | - 25 % 15 678 Kč 11 759 Kč | 14 228 Kč | Na dotaz |
|
711684L | 700 | při otevírání/zavírání | 7 | 900 | - 25 % 19 864 Kč 14 898 Kč | 18 027 Kč | Na dotaz |
|
7116L | 700 | - | 7 | 900 | - 25 % 17 836 Kč 13 377 Kč | 16 186 Kč | Na dotaz |
|
711784L | 800 | při otevírání/zavírání | 8 | 1.000 | - 25 % 22 048 Kč 16 536 Kč | 20 009 Kč | Na dotaz |
|
7117L | 800 | - | 8 | 1.000 | - 25 % 20 020 Kč 15 015 Kč | 18 168 Kč | Na dotaz |
|
711884L | 900 | při otevírání/zavírání | 9 | 1.100 | - 25 % 24 206 Kč 18 155 Kč | 21 967 Kč | Na dotaz |
|
7118L | 900 | - | 9 | 1.100 | - 25 % 22 178 Kč 16 634 Kč | 20 127 Kč | Na dotaz |
|
711984L | 1.000 | při otevírání/zavírání | 10 | 1.200 | - 25 % 26 364 Kč 19 773 Kč | 23 925 Kč | Na dotaz |
|
7119L | 1.000 | - | 10 | 1.200 | - 25 % 24 336 Kč 18 252 Kč | 22 085 Kč | Na dotaz |

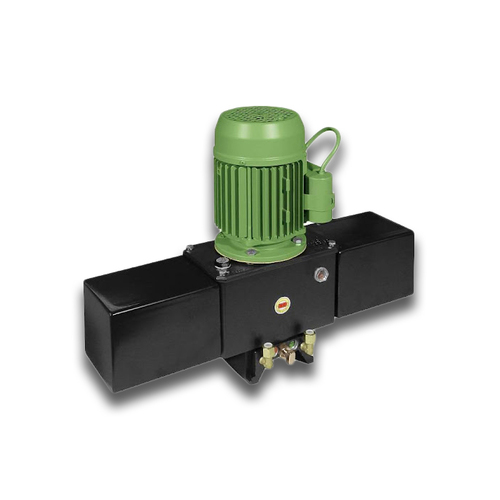

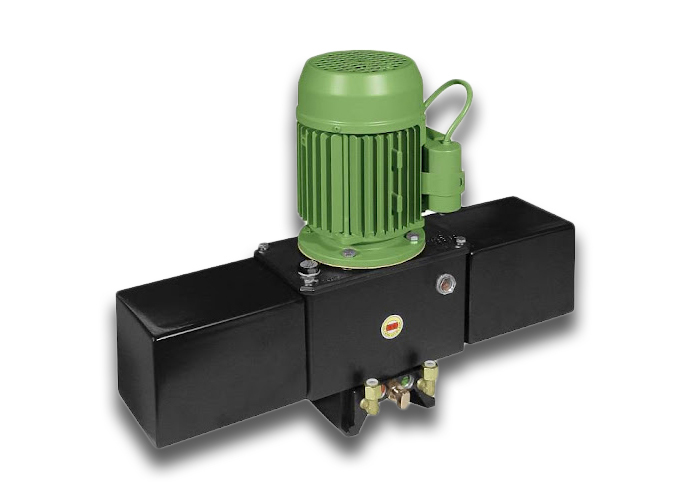

MEC 700/80 VENTIL
| Kód | Čerpadlo | Typ nádrže | Hydraulické blokování | Cena bez DPH |
Cena s DPH |
||
|
701486P12L | P12 rychlé | dvojitá | bez blokování | - 25 % 19 474 Kč 14 606 Kč | 17 673 Kč | Na dotaz |
|
701486P6L | P6 pomalé | dvojitá | bez blokování | - 25 % 19 474 Kč 14 606 Kč | 17 673 Kč | Na dotaz |
|

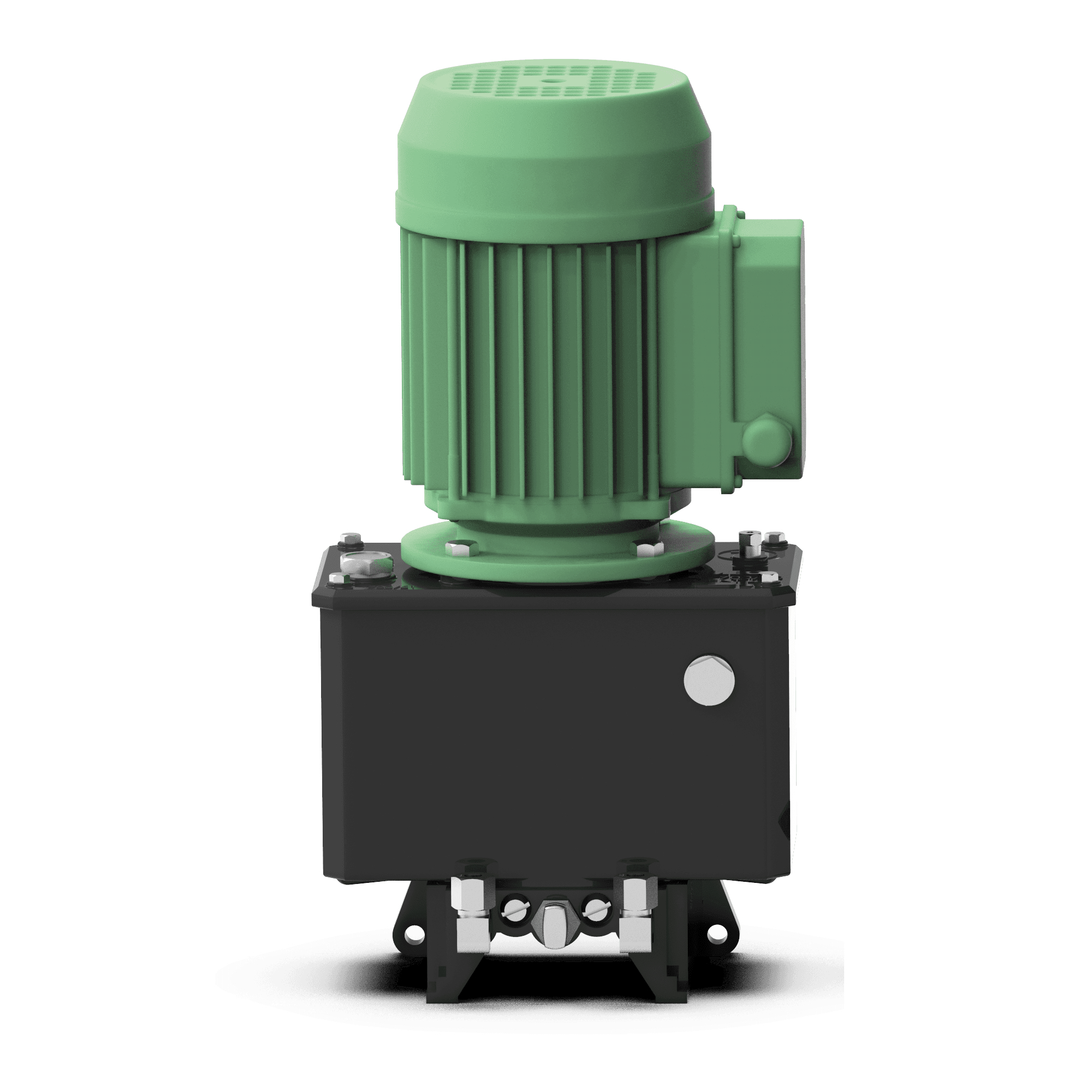

7014P12L | P12 rychlé | jednoduchá | bez blokování | - 25 % 13 520 Kč 10 140 Kč | 12 269 Kč | Na dotaz |
|
7014P6L | P6 pomalé | jednoduchá | bez blokování | - 25 % 13 520 Kč 10 140 Kč | 12 269 Kč | Na dotaz |
|
702286P12L | P12 rychlé | dvojitá | obousměrné | - 25 % 21 086 Kč 15 815 Kč | 19 136 Kč | Na dotaz |
|
702286P6L | P6 pomalé | dvojitá | obousměrné | - 25 % 21 086 Kč 15 815 Kč | 19 136 Kč | Na dotaz |
|
7022P12L | P12 rychlé | jednoduchá | obousměrné | - 25 % 15 132 Kč 11 349 Kč | 13 732 Kč | Na dotaz |
|
7022P6L | P6 pomalé | jednoduchá | obousměrné | - 25 % 15 132 Kč 11 349 Kč | 13 732 Kč | Na dotaz |
Příslušenství
| Kód | Popis | Cena bez DPH |
Cena s DPH |
||
|

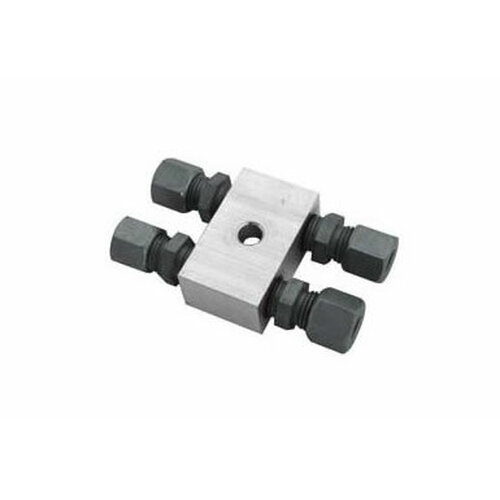

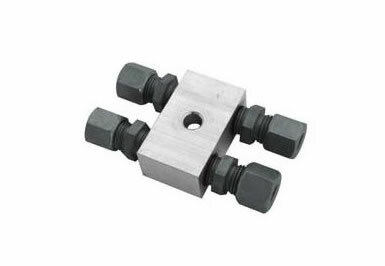

7013L | Čtyřcestná přípojka pro napojení pohonu | - 25 % 1 534 Kč 1 150 Kč | 1 392 Kč | Na dotaz |
|

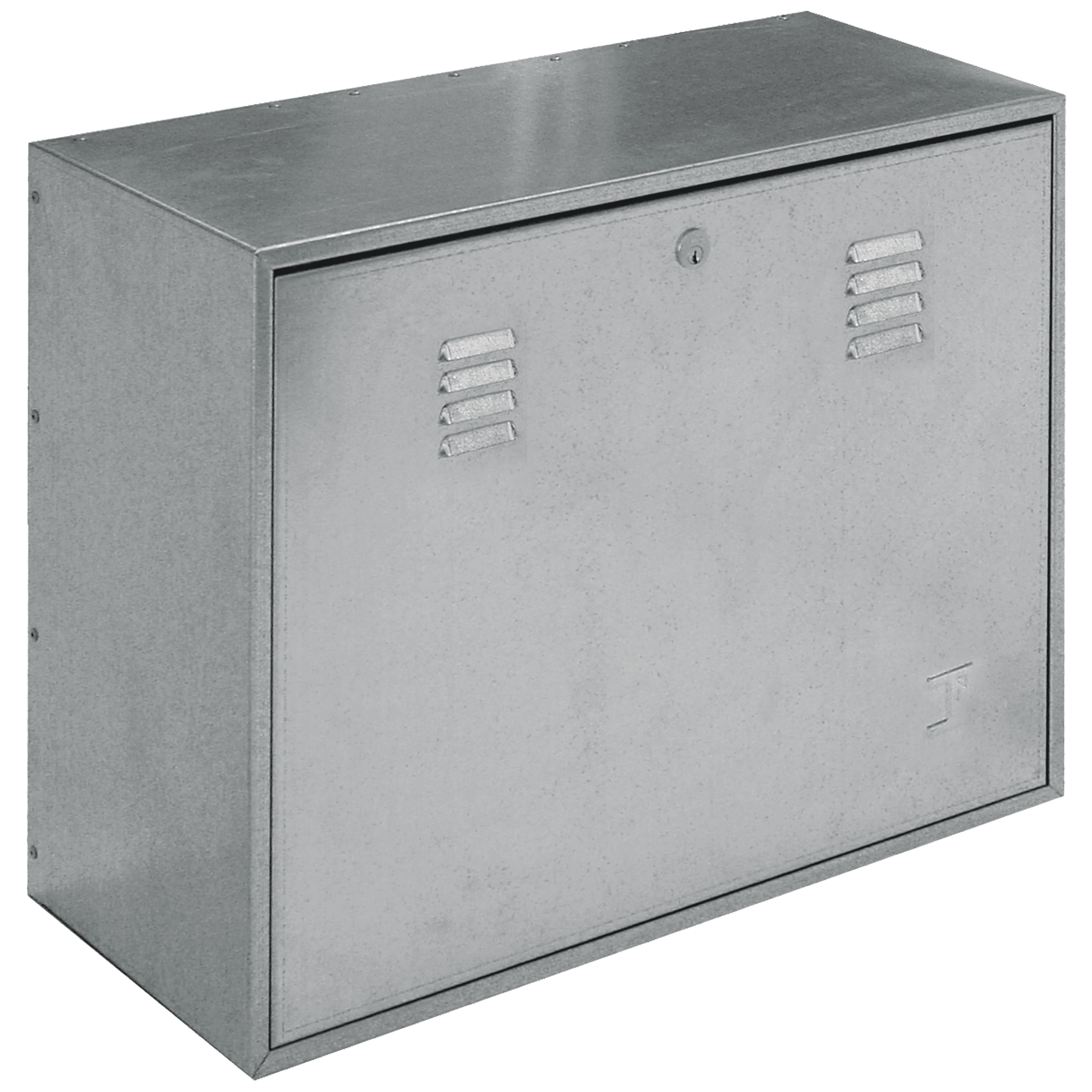

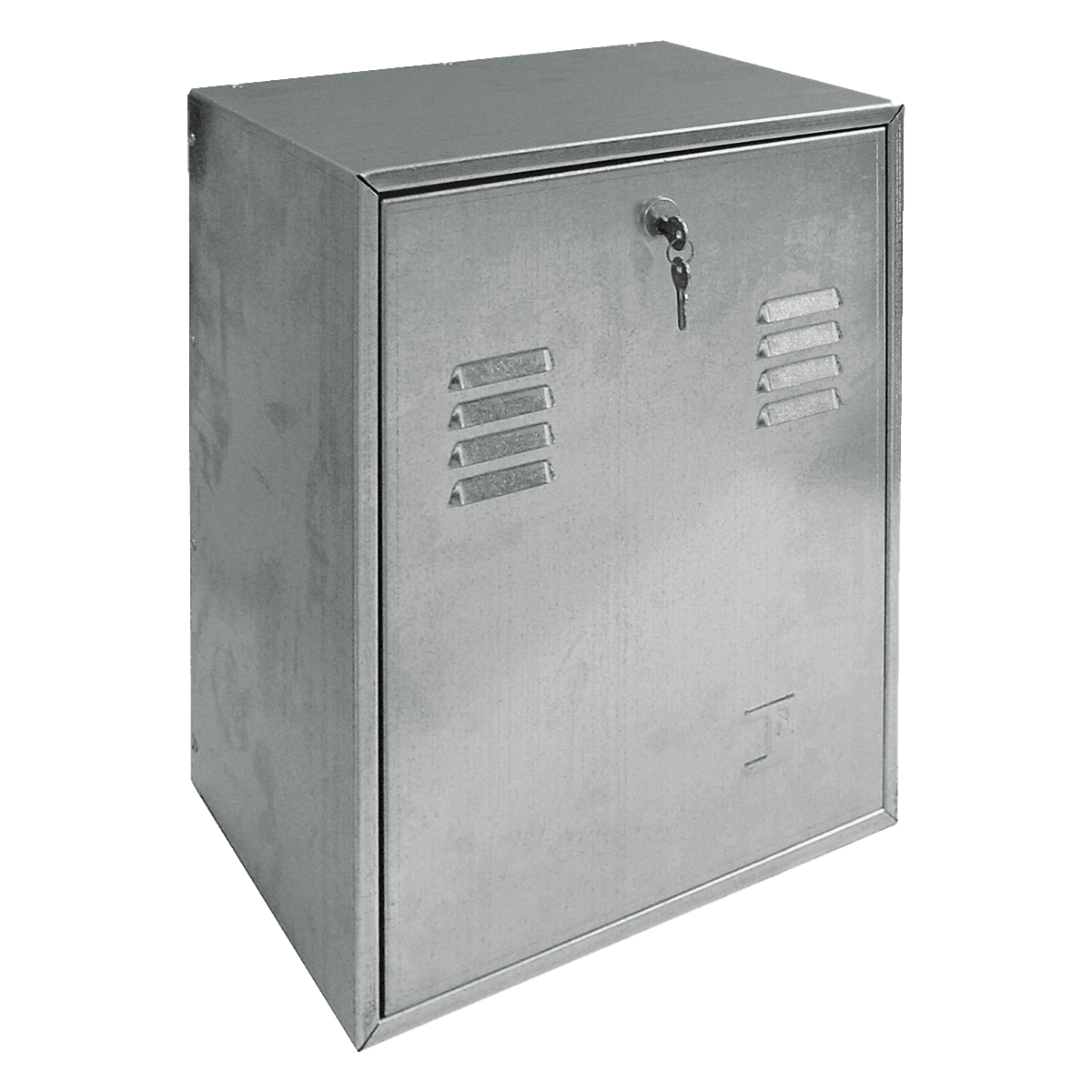

7016L | Ochranný kryt z pozinkovaného plechu pro hydraulickou jednotku MEC 700/80 VENTIL s jednoduchou nádrží | - 25 % 4 472 Kč 3 354 Kč | 4 058 Kč | Na dotaz |
|

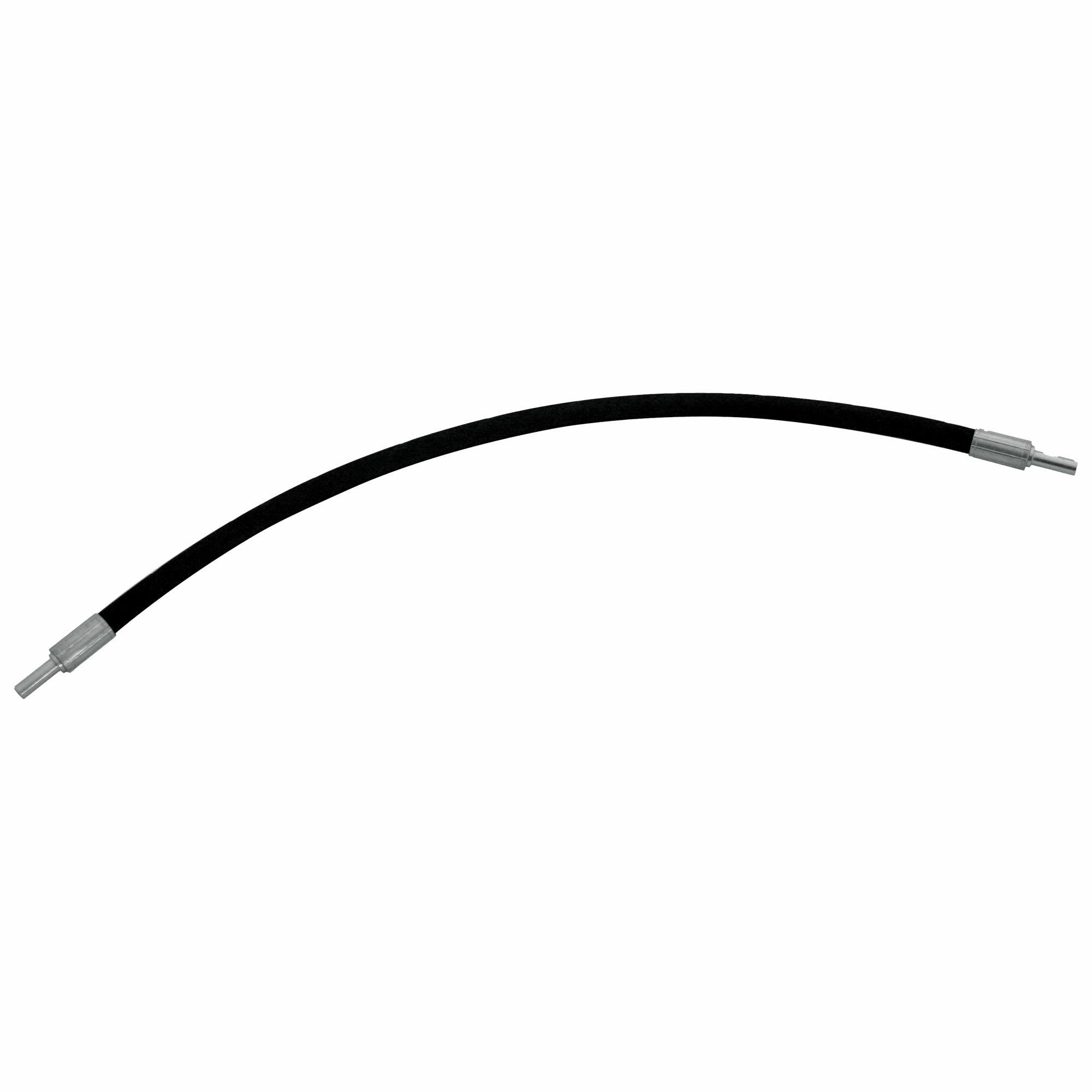

7018L | Hadička o délce 0,6 m | - 25 % 1 066 Kč 799 Kč | 967 Kč | Na dotaz |
|

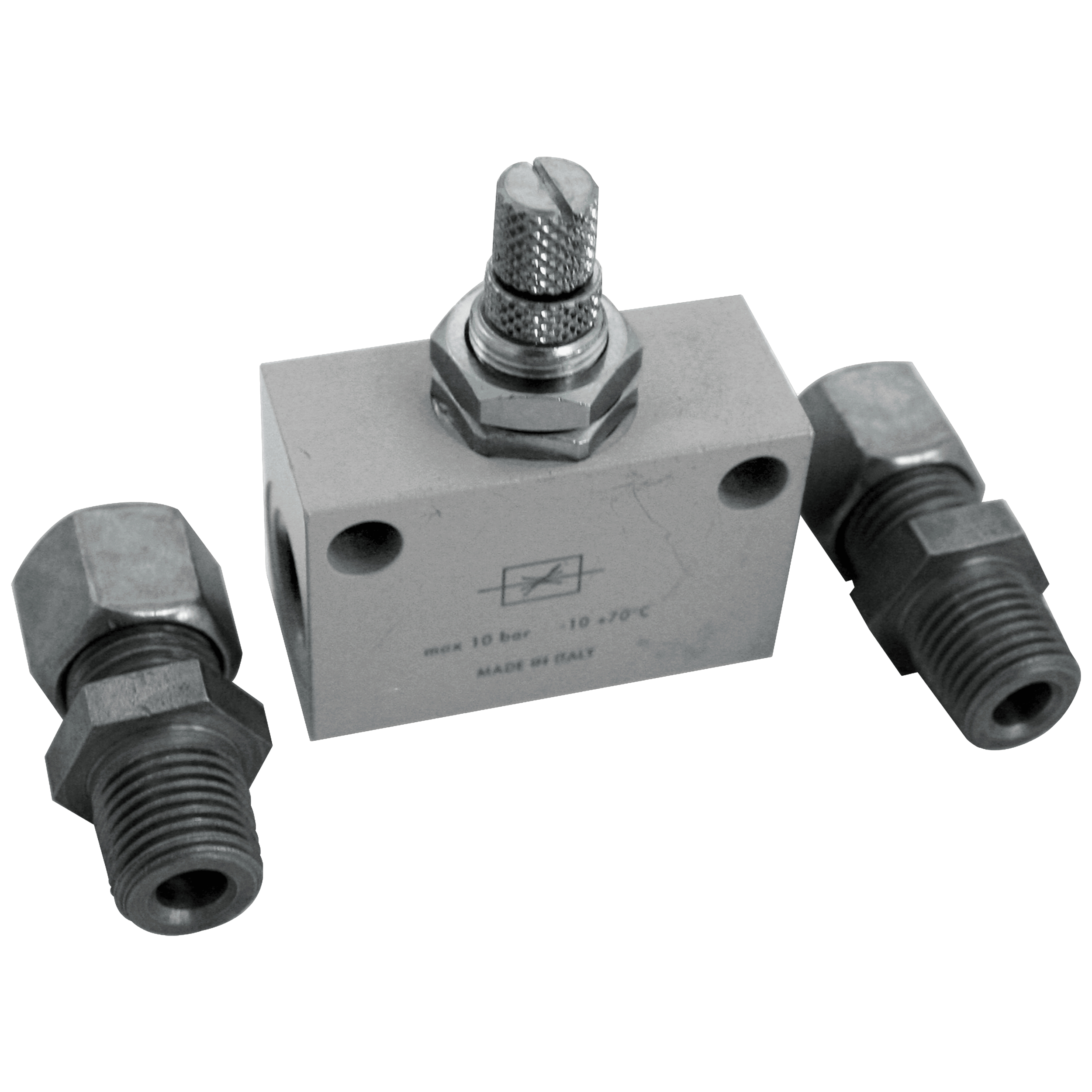

7019L | Regulátor průtoku se spojkami | - 25 % 1 768 Kč 1 326 Kč | 1 604 Kč | Na dotaz |
|
7025L | Ochranný kryt z pozinkovaného plechu pro hydraulickou jednotku MEC 700/80 VENTIL | - 25 % 5 954 Kč 4 465 Kč | 5 403 Kč | Na dotaz |
|

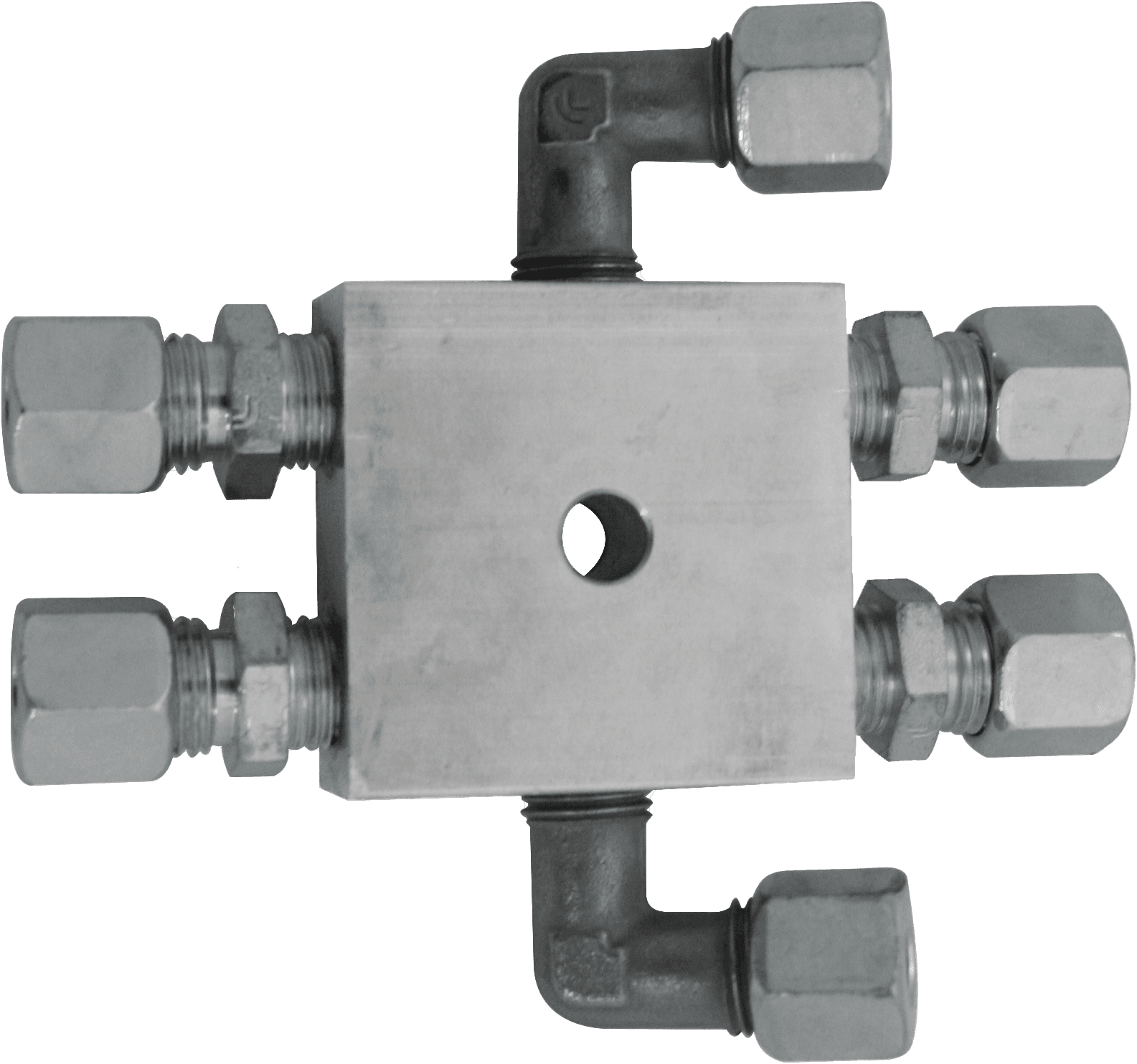

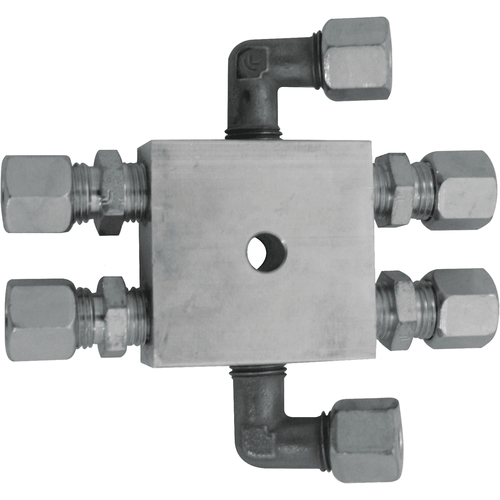

7038L | Šesticestná přípojka pro napojení pohonu | - 25 % 1 950 Kč 1 463 Kč | 1 770 Kč | Na dotaz |
|
705L | Měděná trubička ø 8 mm – 50 m (12,5 kg) | - 25 % 13 078 Kč 9 808 Kč | 11 868 Kč | Na dotaz |
|
707L | Měděná trubička ø 8 mm – 4 m (1 kg) | - 25 % 1 066 Kč 799 Kč | 967 Kč | Na dotaz |
|
708L | Olej typu „FADINI HF.PLI oil“ pro pohon v kanystru o objemu 2 litry | - 25 % 1 170 Kč 878 Kč | 1 062 Kč | Do košíku |
|
9730L | Tepelná sonda s elektrickým rezistorem 230 V ac – 50 Hz, včetně napájecího kabelu | - 25 % 6 630 Kč 4 973 Kč | 6 017 Kč | Na dotaz |
Řídicí jednotka
| Kód | Popis | Cena bez DPH |
Cena s DPH |
||
|
7047L | ELPRO 27 elektronická řídicí jednotka pro rotační brány s jedním nebo se dvěma křídly 230 V ac 1PH | - 25 % 7 436 Kč 5 577 Kč | 6 748 Kč | Do košíku |
Technické údaje
JEDNOTKA MEC 700/80 VENTIL
Napájecí napětí (V ac - Hz)
230 - 50
Příkon (W)
510
Proud (A)
2,4
Max. tlak (atm)
40
Provozní teplota (°C)
-25 ÷ +80
Stupeň ochrany
IP 65
Výkon hydr. čerpadla (l/min)
1,6 [P6] | 2,6 [P12]
Typ oleje
708L
Frekvence použití
intenzivní
Hmotnost - kód 7014P6L (kg)
10
HHmotnost - kód 7012L (kg)
5,5
Hmotnost - kód 7037L (kg)
7,2
POHON MEC 800 SPECIAL
Průměr pístu (mm)
22
Zdvih pístu (mm)
280 / 400 / 500 /
600 / 700 / 800 /
900 / 1.000
Síla (N)
0 ÷ 7.000

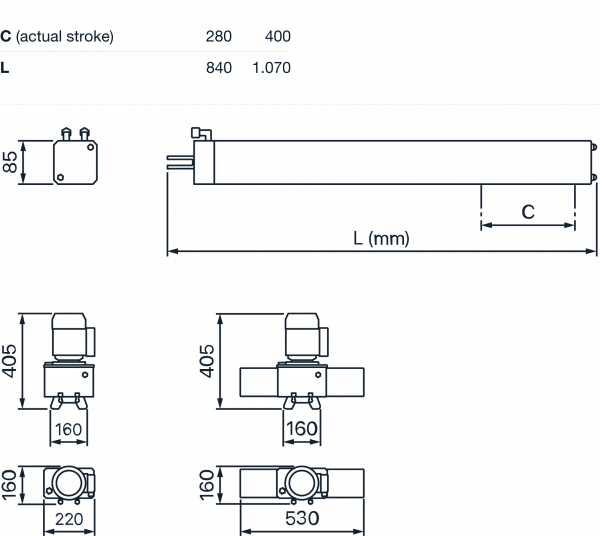

Rozměry
