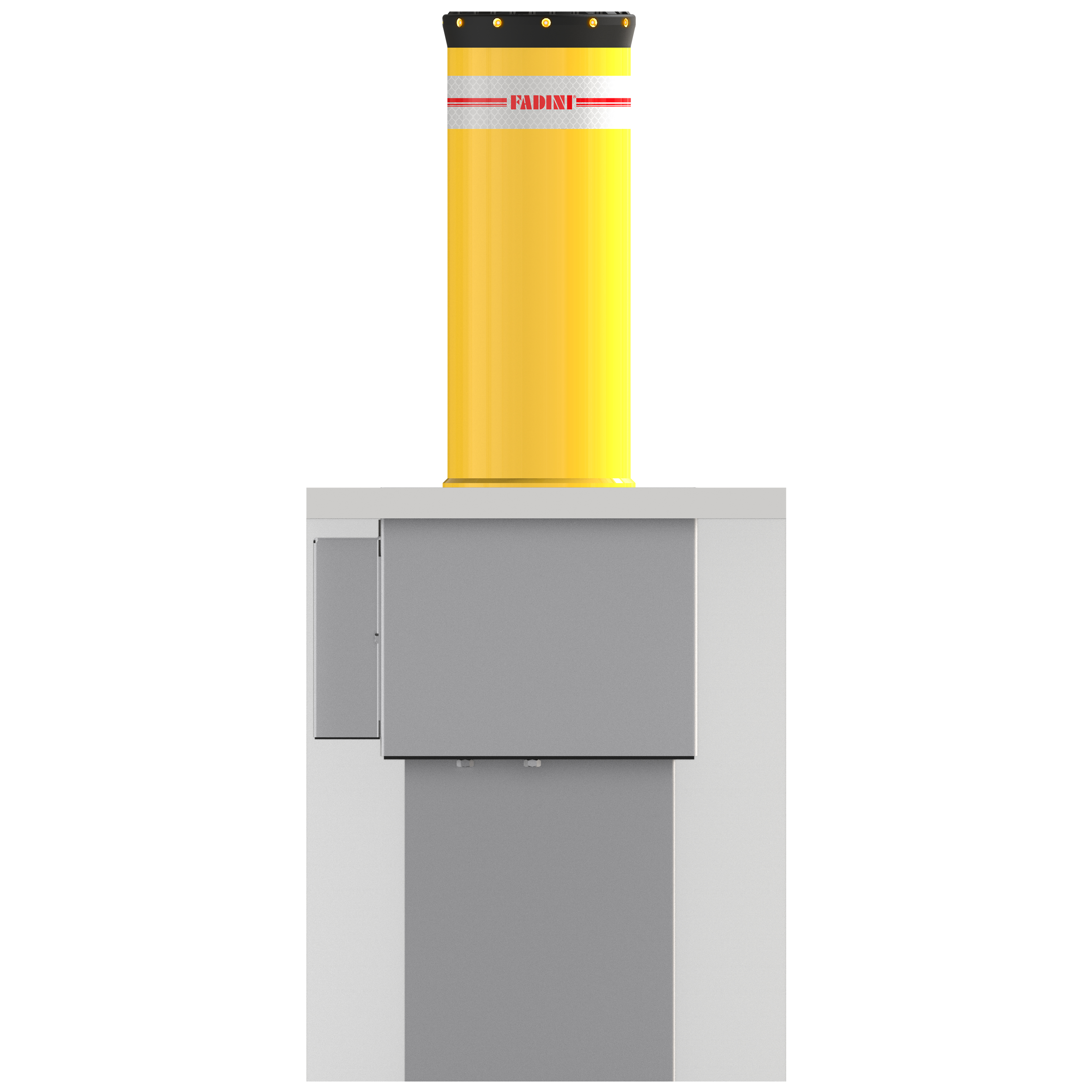

TALOS 94

Zcela zásuvný automatický hydraulický sloup pro regulaci provozu Automatický hydraulický pohon 230 V ac

ROZMĚRY (mm)

  • ø 275
  • h 500/600/700/800
  • δ 4

NAVRŽENÝ A VYROBENÝ

Sloup je určen pro regulaci provozu v rezidenčních prostorách a v komerčních, průmyslových a veřejných prostorách s vysokou frekvencí provozu.

HYDRAULICKÝ

Hydraulické zablokování v poloze vysunutí (sériové) a nouzové zasunutí sloupu pomocí klíče ve výbavě. Elektrický ventil (volitelné příslušenství) pro automatické zasunutí v případě výpadku dodávky elektrické energie. Detektor překážek zabraňující vysunutí sloupu v případě přítomnosti překážky. Vytápěcí zařízení pro použití při nízkých teplotách (-40 °C).

SNADNÝ PŘÍSTUP K HYDRAULICKÝM SOUČÁSTEM

Snadno přístupné uložení hydraulické jednotky a pístu uvnitř sloupu usnadňuje údržbu a umožňuje zkrátit dobu zásahu. Součásti jsou také více povrchově ošetřené, čímž se redukuje případný výskyt rzi či jiných projevů opotřebení.

ROBUSTNÍ

Ocelový sloup s úpravou proti otěru, lakovaný kataforézou a polyesterovým práškovým lakem; k dispozici i v provedení z kartáčované nerezové oceli AISI 304 a AISI 316. Model HRC (High Resistance Cylinder) pro vyšší odolnost proti srážce: 420.000 J. Konektor a spojovací svorková skříň pro kabeláž, stupeň ochrany IP 66. Koncové spínače s Hallovým efektem, hlava sloupu s gumovým víkem a integrovaná LED světla.

VÍCEÚČELOVÝ

Široká řada ovládacího a bezpečnostního příslušenství pro zaručení účinné a pečlivé kontroly zařízení. Bzučák pro signalizaci pohybu sloupu. Elektronickou řídicí jednotku lze rozšířit tak, aby ovládala několik sloupů současně.

Varianty

Kód Výška (mm) Zesílení (mm) Povrchová úprava sloupu Hmotnost (kg) Doba vysunutí (s) Rychlost [cm/s] Doba zasunutí (s) Rychlost [cm/s] Cena
bez DPH		 Cena
s DPH
9450L 500 200 RAL 1028 196 (~2,14) [23] (~2,00) [25] - 25 % 112 320 Kč 84 240 Kč 101 930 Kč Na dotaz
9450HL 500 400 HRC RAL 1028 202 (~2,14) [23] (~2,00) [25] - 25 % 120 744 Kč 90 558 Kč 109 575 Kč Na dotaz
9450A4L 500 200 inox AISI 304 196 (~2,14) [23] (~2,00) [25] - 25 % 134 784 Kč 101 088 Kč 122 316 Kč Na dotaz
9450A4HL 500 400 HRC inox AISI 304 202 (~2,14) [23] (~2,00) [25] - 25 % 151 632 Kč 113 724 Kč 137 606 Kč Na dotaz
9450A6L 500 200 inox AISI 316 196 (~2,14) [23] (~2,00) [25] - 25 % 146 016 Kč 109 512 Kč 132 510 Kč Na dotaz
9450A6HL 500 400 HRC inox AISI 316 202 (~2,14) [23] (~2,00) [25] - 25 % 162 864 Kč 122 148 Kč 147 799 Kč Na dotaz
9460L 600 200 RAL 1028 226 (~2,57) [23] (~2,40) [25] - 25 % 117 936 Kč 88 452 Kč 107 027 Kč Na dotaz
9460HL 600 400 HRC RAL 1028 234 (~2,57) [23] (~2,40) [25] - 25 % 126 360 Kč 94 770 Kč 114 672 Kč Na dotaz
9460A4L 600 200 inox AISI 304 226 (~2,57) [23] (~2,40) [25] - 25 % 140 400 Kč 105 300 Kč 127 413 Kč Na dotaz
9460A4HL 600 400 HRC inox AISI 304 235 (~2,57) [23] (~2,40) [25] - 25 % 157 248 Kč 117 936 Kč 142 703 Kč Na dotaz
9460A6L 600 200 inox AISI 316 226 (~2,57) [23] (~2,40) [25] - 25 % 151 632 Kč 113 724 Kč 137 606 Kč Na dotaz
9460A6HL 600 400 HRC inox AISI 316 226 (~2,57) [23] (~2,40) [25] - 25 % 168 480 Kč 126 360 Kč 152 896 Kč Na dotaz
9470L 700 200 RAL 1028 232 (~3,00) [23] (~2,80) [25] - 25 % 123 552 Kč 92 664 Kč 112 123 Kč Do košíku
9470HL 700 400 HRC RAL 1028 240 (~3,00) [23] (~2,80) [25] - 25 % 131 976 Kč 98 982 Kč 119 768 Kč Na dotaz
9470A4L 700 200 inox AISI 304 232 (~3,00) [23] (~2,80) [25] - 25 % 146 016 Kč 109 512 Kč 132 510 Kč Na dotaz
9470A4HL 700 400 HRC inox AISI 304 242 (~3,00) [23] (~2,80) [25] - 25 % 162 864 Kč 122 148 Kč 147 799 Kč Na dotaz
9470A6L 700 200 inox AISI 316 232 (~3,00) [23] (~2,80) [25] - 25 % 158 652 Kč 118 989 Kč 143 977 Kč Na dotaz
9470A6HL 700 400 HRC inox AISI 316 234 (~3,00) [23] (~2,80) [25] - 25 % 176 904 Kč 132 678 Kč 160 540 Kč Na dotaz
9480L 800 200 RAL 1028 240 (~3,42) [23] (~3,20) [25] - 25 % 129 168 Kč 96 876 Kč 117 220 Kč Na dotaz
9480HL 800 400 HRC RAL 1028 246 (~3,42) [23] (~3,20) [25] - 25 % 137 592 Kč 103 194 Kč 124 865 Kč Na dotaz
9480A4L 800 200 inox AISI 304 245 (~3,42) [23] (~3,20) [25] - 25 % 151 632 Kč 113 724 Kč 137 606 Kč Na dotaz
9480A4HL 800 400 HRC inox AISI 304 248 (~3,42) [23] (~3,20) [25] - 25 % 168 480 Kč 126 360 Kč 152 896 Kč Na dotaz
9480A6L 800 200 inox AISI 316 240 (~3,42) [23] (~3,20) [25] - 25 % 164 268 Kč 123 201 Kč 149 073 Kč Na dotaz
9480A6HL 800 400 HRC inox AISI 316 246 (~3,42) [23] (~3,20) [25] - 25 % 182 520 Kč 136 890 Kč 165 637 Kč Na dotaz

Řídicí jednotka

Kód Popis Cena
bez DPH		 Cena
s DPH
7278L ELPRO S20 elektronická řídicí jednotka pro ovládání až dvou automatických sloupů 230 V ac 1PH - 25 % 8 372 Kč 6 279 Kč 7 598 Kč Do košíku
7280L ELPRO S40 elektronická řídicí jednotka pro ovládání až čtyř automatických sloupů 230 V ac 1PH - 25 % 12 168 Kč 9 126 Kč 11 042 Kč Do košíku
Technické údaje
Průměr sloupu (mm)
275
Tloušťka sloupu (mm)
4
Nadzemní výška sloupu (mm)
500/600/700/800
Materiál sloupu
ocel S235JRH
nerezová ocel AISI 304
nerezová ocel AISI 316
Povrchová úprava sloupu
kataforéza a polyesterový práškový lak RAL 1028
kartáčovaná nerezová ocel
Pouzdro
žárově pozinkováno
Provozní teplota (°C)
-20 ÷ +80 (-40 s vytápěcím zařízením)
Typ oleje
708L
Napájecí napětí (V ac - Hz)
230 - 50
Příkon (W)
1.100
Proud (A)
1,8 ÷ 3,5
Výkon (kW / HP)
0,25 / 0,33
Stupeň ochrany IP hydraulické jednotky
67
Frekvence použití (cyklů/den)
intenzivní použití / 2.000
Odolnost proti nárazu (J)
52.000 | 70.000 - HRC
Odolnost proti srážce (J)
320.000 | 420.000 - HRC
Maximální statické zatížení (kg)
20.000
Rozměry
Aplikace
Popis

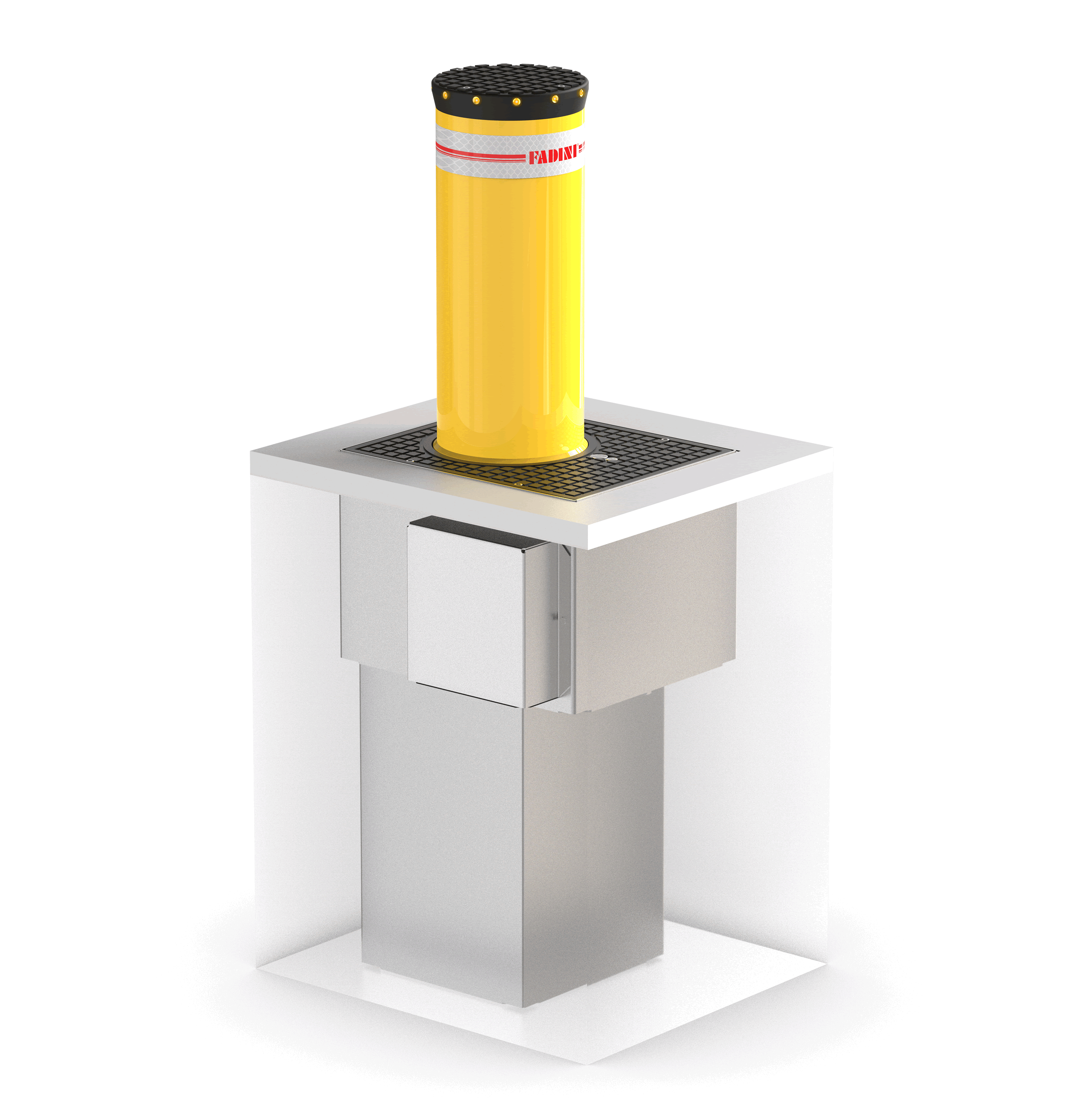

Zcela zásuvný hydraulický sloup pro intenzivní použití, tvořený integrovanou hydraulickou jednotkou a hydraulickým pístem, který se nachází uvnitř sloupu. Je vhodný k použití v soukromých rezidenčních a komerčních prostorách, pro průmyslové instalace a veřejná místa. Stupeň krytí IP 67. Nadzemní výška sloupu může být 500, 600, 700 nebo 800 mm. Sloup s úpravou proti otěru z oceli S235JRH o tloušťce 4 mm a ø 275 mm je lakovaný kataforézou a polyesterovým práškovým lakem nebo je v úpravě z kartáčované nerezové oceli AISI 304 nebo AISI 316. Hlava sloupu je z hliníku a je opatřena gumovým víkem, je do ní integrováno 12 LED světel jantarové barvy, hliníkový kryt je lakován kataforézou. Hlava i kryt mají protiskluzovou úpravu a lze po nich přejít i přejet. Sloup s homologovanou mikroprizmatickou reflexní samolepkou s vysokou intenzitou (h 80 mm). Pouzdro k zabetonování z žárově pozinkované oceli. Přístup k manuálnímu odblokování hydraulického okruhu pomocí speciálního klíče trojúhelníkového tvaru pro manuální zasunutí sloupu v případě nouzového stavu.

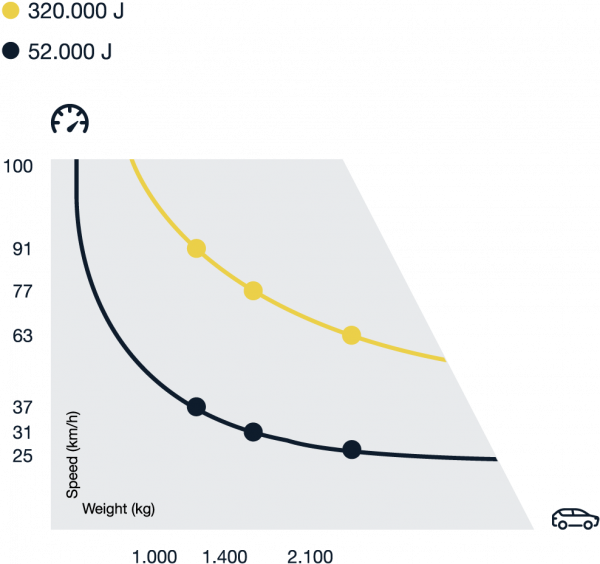

Odolnost proti nárazu 52.000 J [HRC: 70.000 J], odolnost proti srážce 320.000 J [HRC: 420.000 J], max. statické zatížení 1.500 kg (při vysunutém sloupu), max. 20.000 kg (při zasunutém sloupu).

Provozní teplota -40 ÷ +80 °C.
Napájecí napětí 230 V ac ± 10 %, 50 Hz.
Příkon 1.100 W.
Doba vysunutí ~ 2,14 s [ nadzemní výška sloupu 500 mm], ~ 2,57 s [nadzemní výška sloupu 600 mm], ~ 3,00 s [nadzemní výška sloupu 700 mm], ~ 3,42 s [nadzemní výška sloupu 800 mm].
Pro intenzivní použití, 2.000 cyklů/den.
