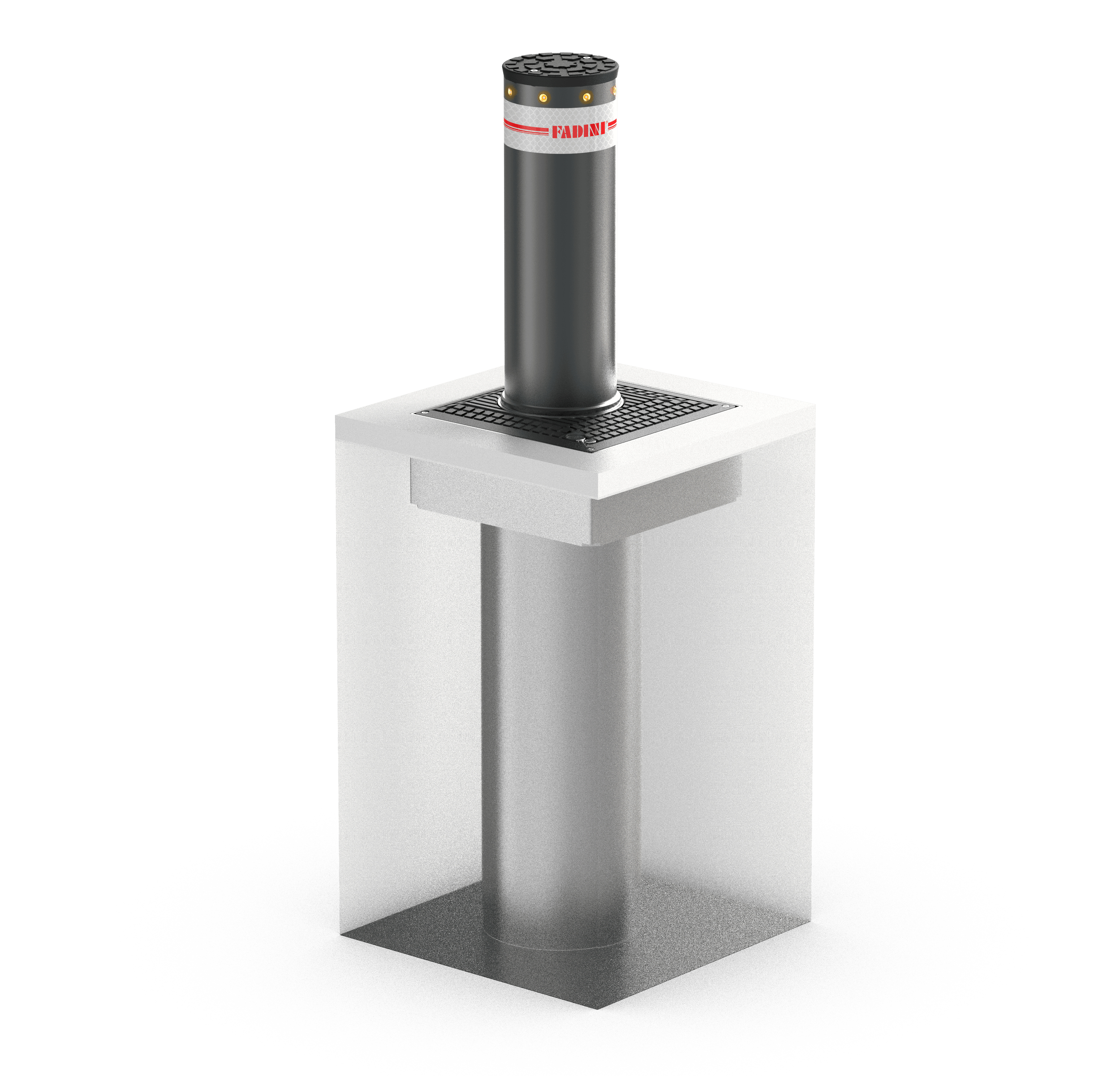

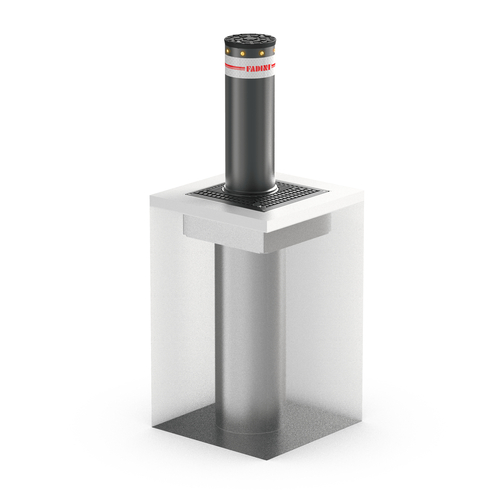

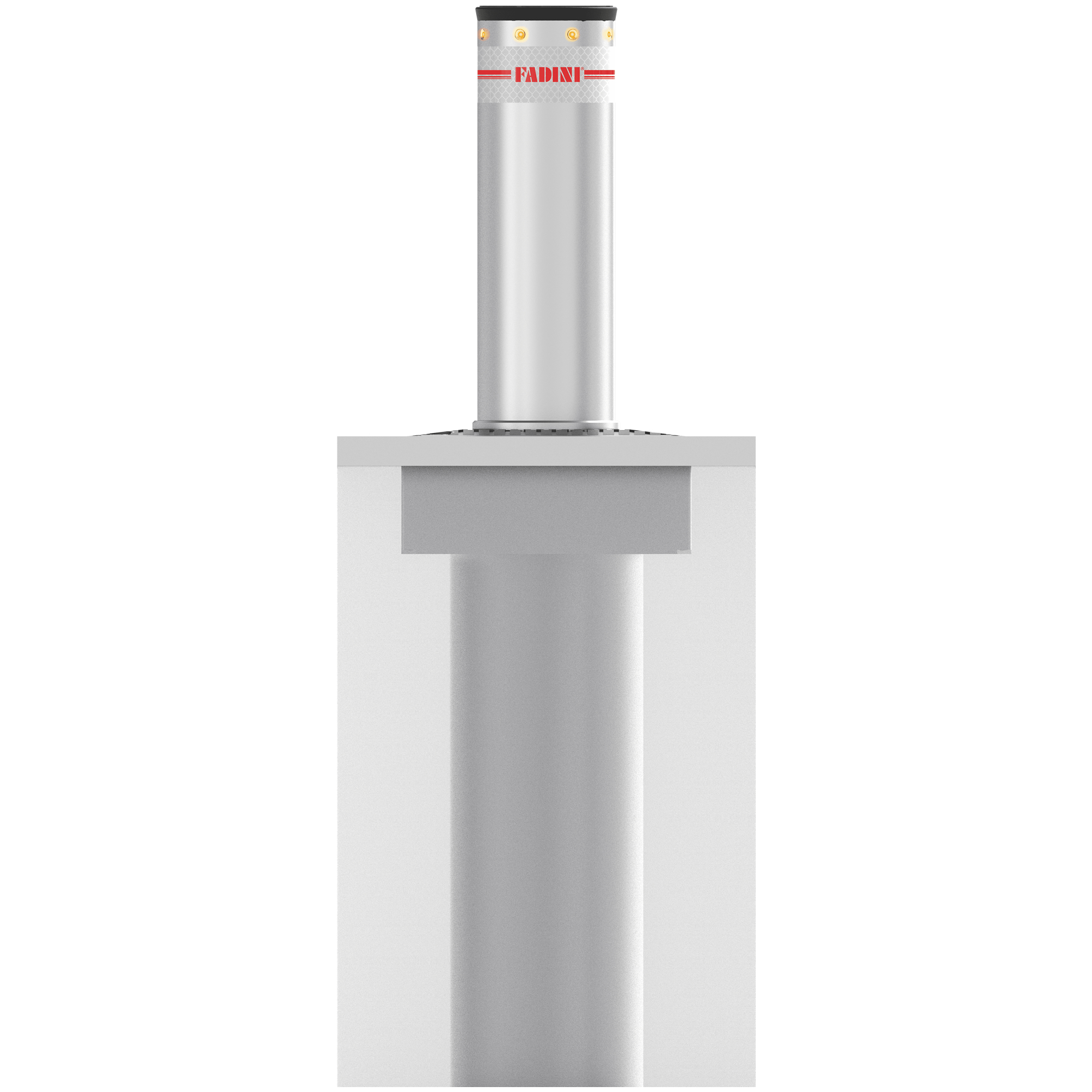

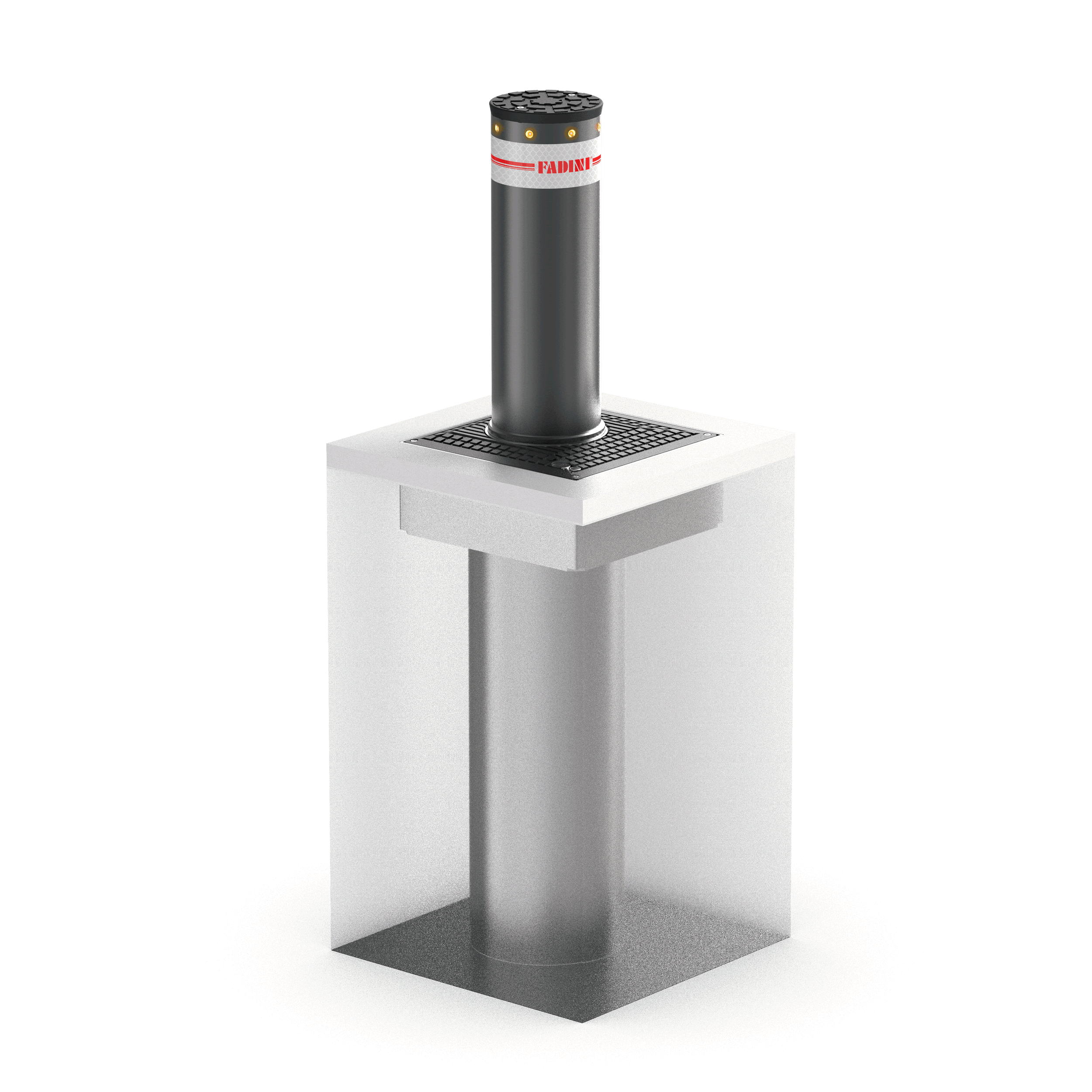

VIGILO

Zcela zásuvný sloup pro zamezení vjezdu Automatický hydraulický pohon 230 V ac

ROZMĚRY (mm)

  • ø 200
  • h 500/600/800
  • δ 4

NAVRŽENÉ A VYROBENÉ

Sloupy jsou určeny pro regulaci provozu v rezidenčních prostorách a k zamezení vjezdu do komerčních a průmyslových komplexů.

HYDRAULICKÉ

Hydraulické zablokování v poloze vysunutí (sériové) a nouzové zasunutí sloupu pomocí klíče ve výbavě. Elektrický ventil (volitelné příslušenství) pro automatické zasunutí v případě výpadku dodávky elektrické energie. Sloupy jsou testovány pro intenzivní používání při nízkých a vysokých teplotách.

SNADNÝ PŘÍSTUP K HYDRAULICKÝM SOUČÁSTEM

Snadno přístupné uložení hydraulické jednotky a pístu uvnitř sloupu usnadňuje údržbu a umožňuje zkrátit dobu zásahu. Součásti jsou také více povrchově ošetřené, čímž se redukuje případný výskyt rzi či jiných projevů opotřebení.

SNADNÉ A RYCHLÉ ZPROVOZNĚNÍ

Díky menší hmotnosti pouzdra nevyžaduje instalace zvláštní výkopy ani zednické práce. Ocelový sloup s úpravou proti otěru, lakovaný kataforézou a polyesterovým práškovým lakem; k dispozici i v provedení z kartáčované nerezové oceli AISI 304. Koncové spínače s Hallovým efektem, hlava sloupu s gumovým víkem, LED světla (volitelné příslušenství).

VÍCEÚČELOVÉ

Široká řada ovládacího a bezpečnostního příslušenství pro zaručení účinné a pečlivé kontroly zařízení. Elektronickou řídicí jednotku lze rozšířit tak, aby současně ovládala několik sloupů.

Varianty

Kód Výška (mm) Sloup LED světla Elektrický ventil Hmotnost (kg) Doba vysunutí (s) Rychlost [cm/s] Doba zasunutí (s) Rychlost [cm/s] Cena
bez DPH		 Cena
s DPH
2250L 500 RAL 7016 - - 102 (~5,1) [10] (~4,3) [12] - 25 % 67 392 Kč 50 544 Kč 61 158 Kč Do košíku
2252L 500 RAL 7016 - • 122 (~5,1) [10] (~4,3) [12] - 25 % 81 432 Kč 61 074 Kč 73 900 Kč Na dotaz
2264L 500 RAL 7016 • - 102 (~5,1) [10] (~4,3) [12] - 25 % 80 028 Kč 60 021 Kč 72 625 Kč Do košíku
2267L 500 RAL 7016 • • 122 (~5,1) [10] (~4,3) [12] - 25 % 95 472 Kč 71 604 Kč 86 641 Kč Na dotaz
2255L 500 inox AISI 304 - - 102 (~5,1) [10] (~4,3) [12] - 25 % 85 644 Kč 64 233 Kč 77 722 Kč Na dotaz
2257L 500 inox AISI 304 - • 122 (~5,1) [10] (~4,3) [12] - 25 % 99 684 Kč 74 763 Kč 90 463 Kč Na dotaz
2266L 500 inox AISI 304 • - 102 (~5,1) [10] (~4,3) [12] - 25 % 96 876 Kč 72 657 Kč 87 915 Kč Na dotaz
2268L 500 inox AISI 304 • • 122 (~5,1) [10] (~4,3) [12] - 25 % 113 724 Kč 85 293 Kč 103 205 Kč Na dotaz
2263L 600 RAL 7016 - - 110 (~5,9) [10] (~5,2) [12] - 25 % 74 412 Kč 55 809 Kč 67 529 Kč Na dotaz
2273L 600 RAL 7016 - • 130 (~5,9) [10] (~5,2) [12] - 25 % 88 452 Kč 66 339 Kč 80 270 Kč Na dotaz
2271L 600 RAL 7016 • - 110 (~5,9) [10] (~5,2) [12] - 25 % 87 048 Kč 65 286 Kč 78 996 Kč Na dotaz
2279L 600 RAL 7016 • • 130 (~5,9) [10] (~5,2) [12] - 25 % 102 492 Kč 76 869 Kč 93 011 Kč Na dotaz
2274L 600 inox AISI 304 - - 110 (~5,9) [10] (~5,2) [12] - 25 % 92 664 Kč 69 498 Kč 84 093 Kč Na dotaz
2276L 600 inox AISI 304 - • 130 (~5,9) [10] (~5,2) [12] - 25 % 88 185 Kč 66 139 Kč 80 028 Kč Na dotaz
2277L 600 inox AISI 304 • - 110 (~5,9) [10] (~5,2) [12] - 25 % 103 896 Kč 77 922 Kč 94 286 Kč Na dotaz
2299L 600 inox AISI 304 • • 130 (~5,9) [10] (~5,2) [12] - 25 % 120 744 Kč 90 558 Kč 109 575 Kč Na dotaz
2280L 800 RAL 7016 - - 131 (~7,7) [10] (~7,0) [12] - 25 % 81 432 Kč 61 074 Kč 73 900 Kč Do košíku
2282L 800 RAL 7016 - • 151 (~7,7) [10] (~7,0) [12] - 25 % 95 472 Kč 71 604 Kč 86 641 Kč Na dotaz
2294L 800 RAL 7016 • - 131 (~7,7) [10] (~7,0) [12] - 25 % 94 068 Kč 70 551 Kč 85 367 Kč Do košíku
2297L 800 RAL 7016 • • 151 (~7,7) [10] (~7,0) [12] - 25 % 109 512 Kč 82 134 Kč 99 382 Kč Na dotaz
2288L 800 inox AISI 304 - - 131 (~7,7) [10] (~7,0) [12] - 25 % 99 684 Kč 74 763 Kč 90 463 Kč Na dotaz
2289L 800 inox AISI 304 - • 151 (~7,7) [10] (~7,0) [12] - 25 % 113 724 Kč 85 293 Kč 103 205 Kč Na dotaz
2296L 800 inox AISI 304 • - 131 (~7,7) [10] (~7,0) [12] - 25 % 112 320 Kč 84 240 Kč 101 930 Kč Na dotaz
2298L 800 inox AISI 304 • • 151 (~7,7) [10] (~7,0) [12] - 25 % 127 764 Kč 95 823 Kč 115 946 Kč Na dotaz
Technické údaje
Průměr sloupu (mm)
200
Tloušťka sloupu (mm)
4
Nadzemní výška sloupu (mm)
500/600/800
Materiál sloupu
ocel S235JRH
nerezová ocel AISI 304
Povrchová úprava sloupu
kataforéza a polyesterový práškový lak RAL 7016
kartáčovaná nerezová ocel
Pouzdro
žárově pozinkováno
Provozní teplota (°C)
-20 (-40) ÷ +80
Typ oleje
708L
Napájecí napětí (V ac - Hz)
230 - 50
Příkon (W)
330
Proud (A)
1,8
Výkon (kW / HP)
0,25 / 0,33
Stupeň ochrany IP hydraulické jednotky
67
Frekvence použití (cyklů/den)
intenzivní použití / 2.000

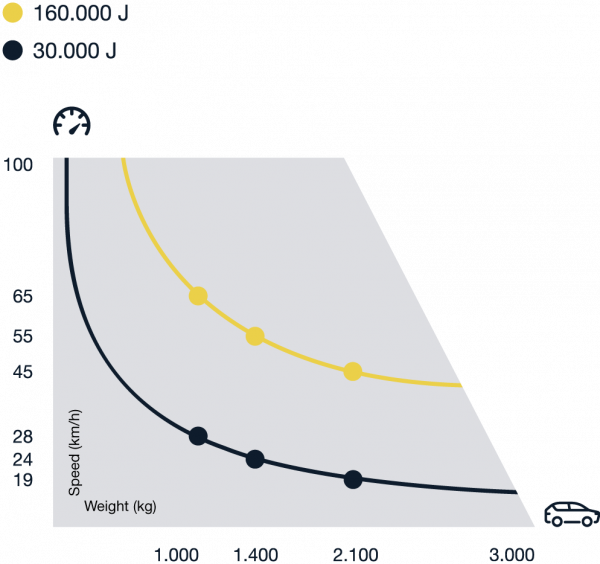

Odolnost proti nárazu (J)
30.000
Odolnost proti srážce (J)
160.000
Maximální statické zatížení (kg)
20.000
Rozměry
Aplikace
Popis

Zcela zásuvný hydraulický sloup pro intenzivní použití, tvořený integrovanou hydraulickou jednotkou a hydraulickým pístem, který se nachází uvnitř sloupu. Je vhodný k použití v soukromých rezidenčních a komerčních prostorách, pro průmyslové instalace a veřejná místa. Stupeň krytí IP 67. Nadzemní výška sloupu může být 500, 600 nebo 800 mm.

Sloup s úpravou proti otěru z oceli S235JRH o tloušťce 4 mm a ø 200 mm je lakovaný kataforézou a polyesterovým práškovým lakem nebo je v úpravě z kartáčované nerezové oceli AISI 304.

Hlava sloupu je z hliníku a je opatřena gumovým víkem, hliníkový kryt je lakován kataforézou. Hlava i kryt mají protiskluzovou úpravu a lze nich přejít i přejet. Sloup s homologovanou mikroprizmatickou reflexní samolepkou s vysokou intenzitou (h 80 mm), možnost vybavení 8 LED světly jantarové barvy, elektrické kabely o délce 10 m. Pouzdro k zabetonování z žárově pozinkované oceli, kryt sloupu s přístupem k manuálnímu odblokování hydraulického okruhu pomocí speciálního klíče pro manuální zasunutí sloupu v případě nouzového stavu.

Odolnost proti nárazu 30.000 J, odolnost proti srážce 160.000 J, max. statické zatížení 1.600 kg (při vysunutém sloupu), max. 20.000 kg (při zasunutém sloupu).

Provozní teplota -40 ÷ +80 °C.
Napájecí napětí 230 V ac ± 10 %, 50 Hz.
Příkon 330 W.
Doba vysunutí ~ 5,1 s [nadzemní výška sloupu 500 mm], ~ 5,9 s [nadzemní výška sloupu 600 mm] ~ 7,7 s [nadzemní výška sloupu 800 mm].
Pro intenzivní použití, 2.000 cyklů/den.
